Nooelec NESDR SMArt v4 SDR RTL přijímač

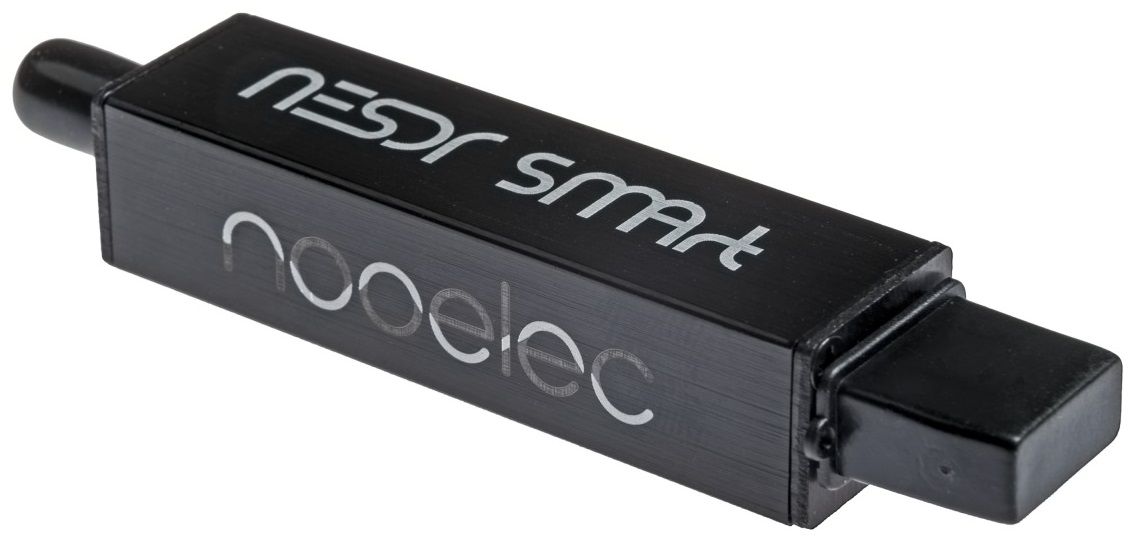

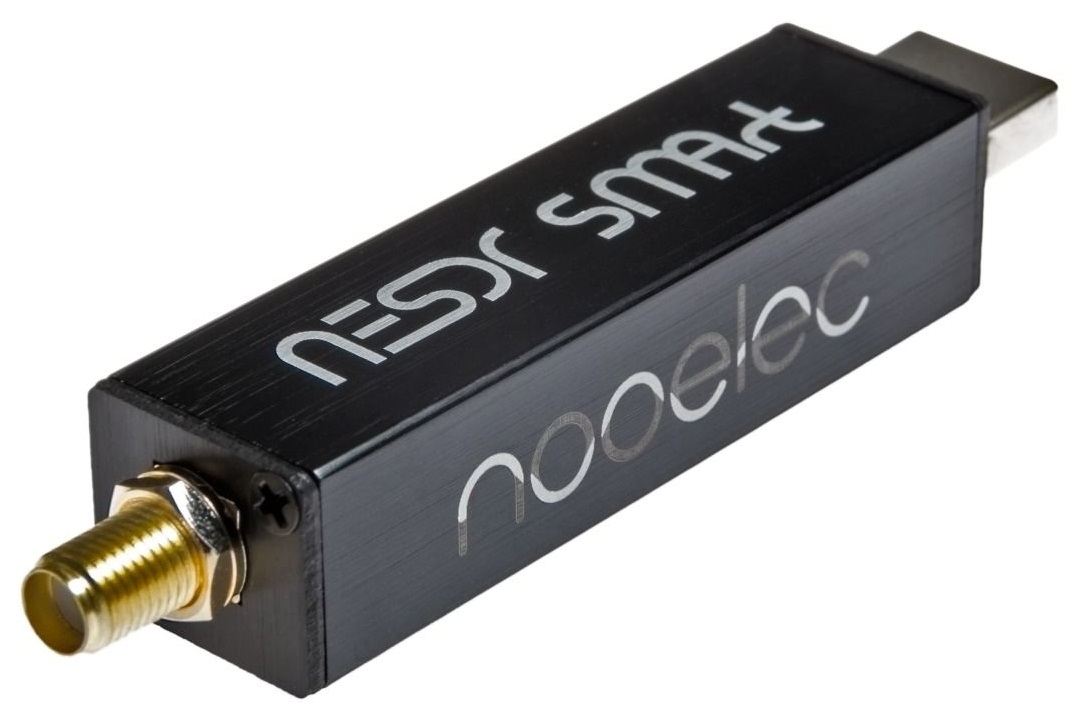

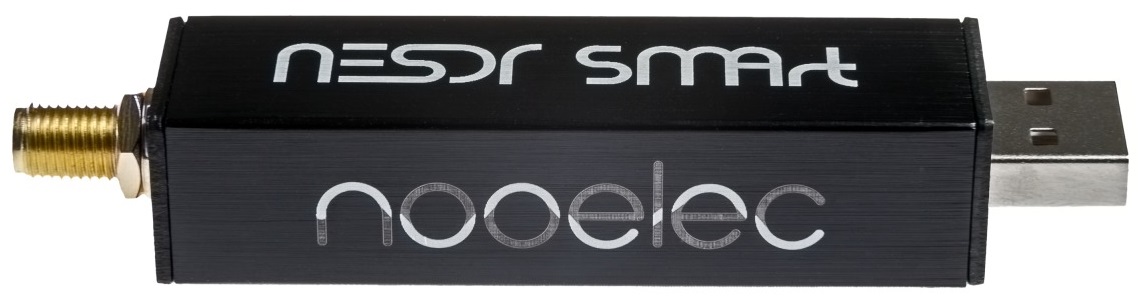

Nooelec NESDR SMArt v4 Premium RTL-SDR s hliníkovým pouzdrem, 0.5PPM TCXO, SMA vstupem založený na RTL2832U a R820T2.

Toto prémiové RTL-SDR bylo navrženo, vyvinuto a vyrobeno společností Nooelec v USA a Kanadě za účelem použití široké škály požadovaných prvků.

SDR vylepšení:

  • NESDR SMArt obsahuje stejný ultra nízký fázový šum 0.5PPM TCXO používaný v našem mnohem menším Nano 2+ (TCXO specifikace jsou uvedené níže), zajišťuje dokonalou stabilitu ladění v téměř každém prostředí.
  • Za účelem snížení šumu byla část se zdrojem napětí předělána, aby mohla převzít pro RF vhodný regulátor napětí s šumem nižším než 10 µVRMS. To je nejméně 10x méně než u jiných designů!
  • Ve zdroji napájení byl použit kvalitně stíněný induktor, aby došlo ke zlepšení EMI odporu.
  • Leštěné hliníkové pouzdro zajišťuje, aby EMI zůstal tam kam patří--mimo citlivé RF systémy obvodů.
  • Nižší teploty na úrovní desky dále vylepšují hladinu šumu SDR.

Teplotní vylepšení:

  • Na zakázku vyrobený chladič je připojen k primární desce plošných spojů s termální přilnavostí 3M, aby odváděl teplo od obvodové desky a směrem proti pouzdru.
  • 2 kusy silikonových termálních podložek odvádějí zbytek tepla pryč od citlivých míst zařízení.
  • Spotřeba energie byla snížena na průměrně 10mA, což znamená, že vyrábí méně tepla ve srovnání s jinými designy.
  • Výsledkem je mnohem nižší teplota na úrovni desky, zvýšená odolnost, vylepšená citlivost a zaručený maximální frekvenční rozsah. Změny jsou nejprve simulovány a poté testovány s Flir E8.

Vylepšení tvarového faktoru:

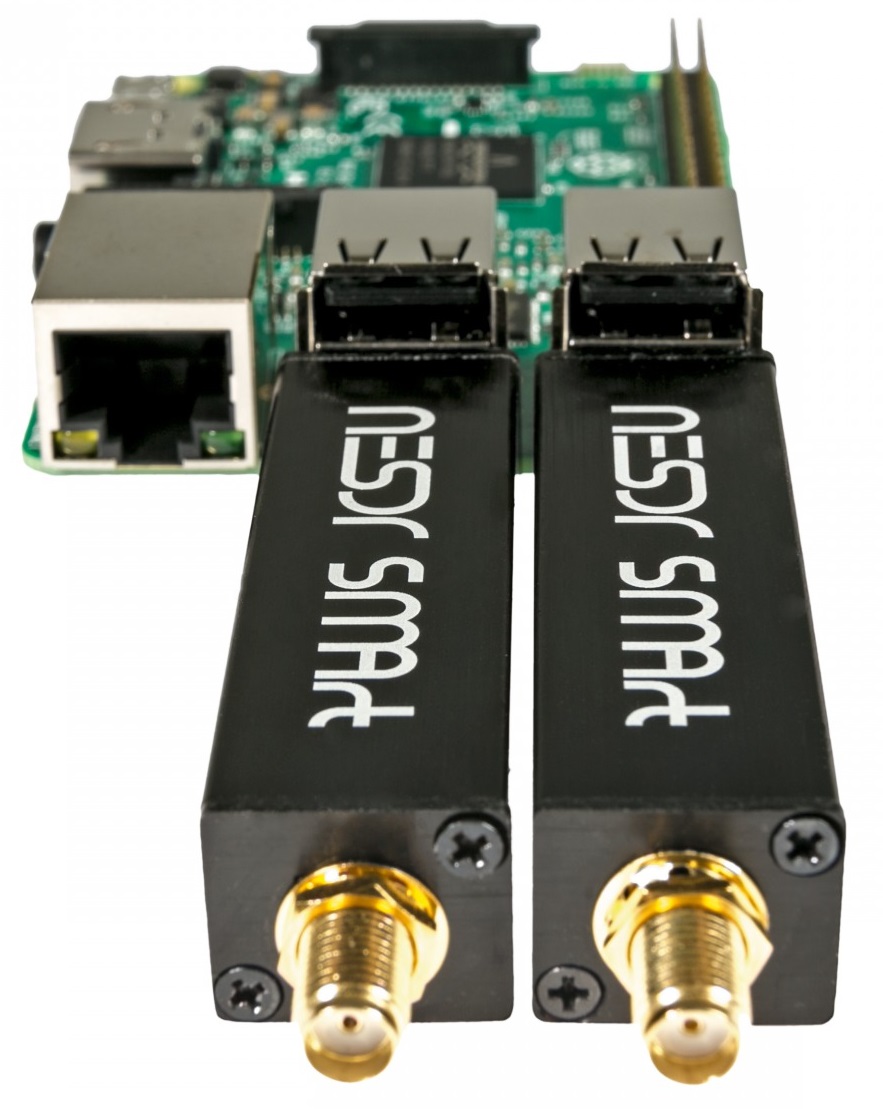

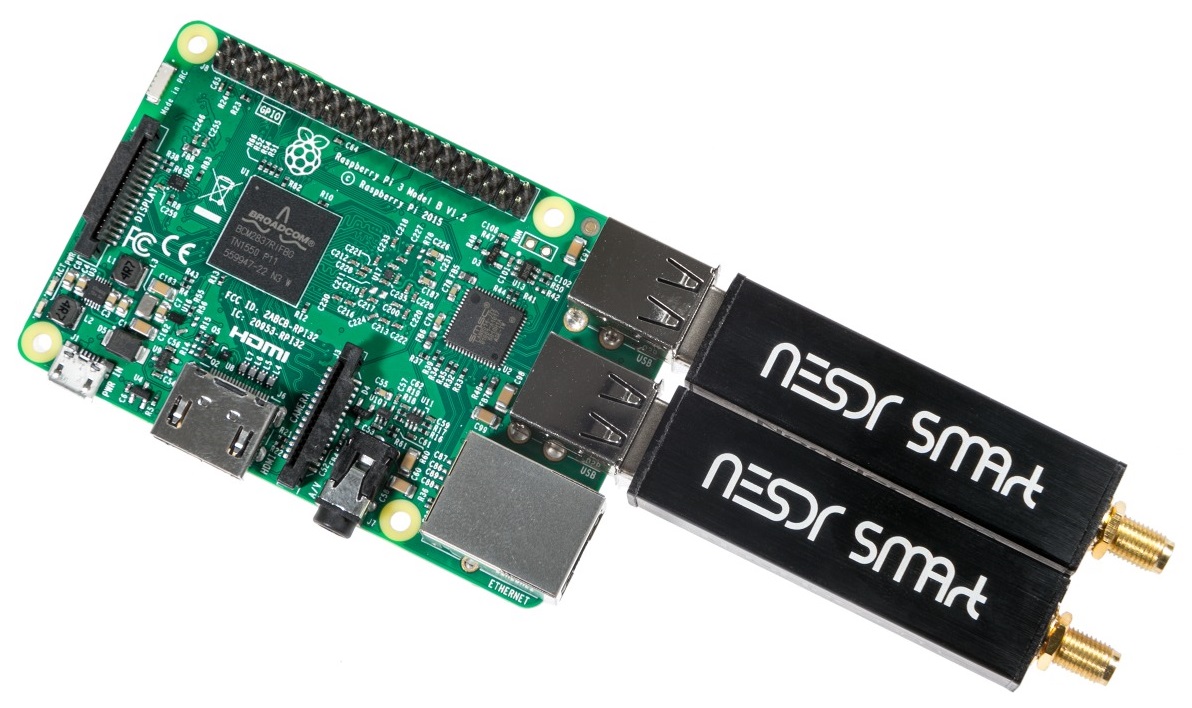

  • NESDR SMArt byl navržen k minimalizování nepříjemné okluze USB portu. SDR jsme kompletně předělali, abychom zajistili, že SMArt bude moci být používán vedle jakéhokoliv zařízení podporujícího USB, včetně do těsného prostoru zabudovaných zařízení. Nemusíte odstraňovat kryt, abyste používali několik SDR vedle sebe!
  • Předělaný design tvarového faktoru nám umožňuje posun do univerzálnějšího SMA anténního vstupu.

Obsahuje:

  • NESDR SMArt SDR s leštěným hliníkovým pouzdrem

Specifikace SDR:

  • RTL2832U demodulátor/USB rozhraní IC
  • R820T2 tuner IC
  • 0.5PPM, ultra-nízký fázový šum TCXO
  • RF regulátor napětí
  • Stíněný primární induktor
  • Zabudovaný zakázkový chladič
  • Vnitřní SMA anténní vstup
  • Velmi kvalitní černé leštěné hliníkové pouzdro
  • Přímé vzorkovací podložky na PCB

Specifikace SDR TCXO:

  • Frekvenční stabilita: 0.5PPM (max)
  • Fázový šum @1kHz offset: -138dBc/Hz (nebo lepší)
  • Fázový šum @10kHz: -150dBc/Hz (nebo lepší)
  • Fázový šum @100kHz: -152dBc/Hz (nebo lepší)

Dokumentace v angličtině: http://start.nesdr.com
