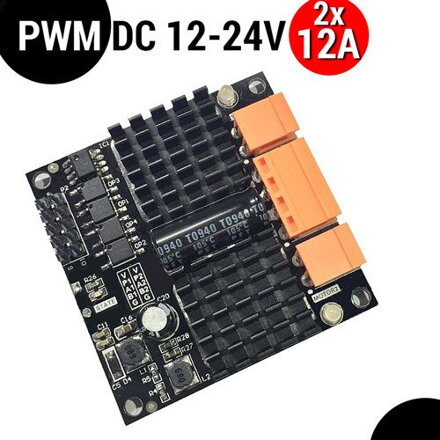

2x12A 12V-24V duální ovladač kartáčového DC motoru H-bridge modul L298N BTS7960 PWM vstup

2x12A 12V-24V duální ovladač kartáčového DC motoru H-bridge modul L298N BTS7960 PWM vstup

NOVINKA

Oblast použití: Automatické roboty, výrobní zařízení, vědecký výzkum a výroba, elektronická soutěž.

595 Kč s DPH

835 Kč s DPH Sleva 28.7%

Import kód: 10828

Dostupnost: Na dotaz

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

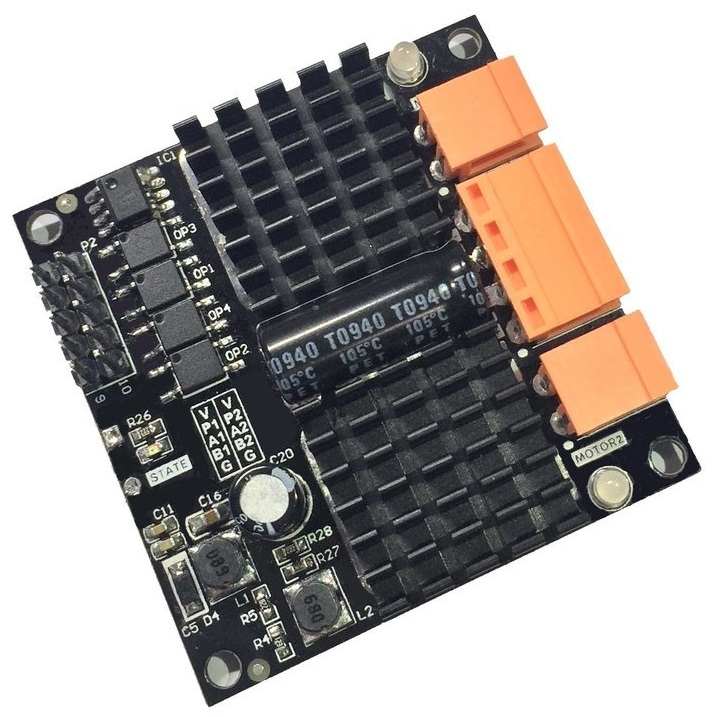

2x12A 12V-24V duální ovladač kartáčového DC motoru H-bridge modul L298N BTS7960 PWM vstup

Vlastnosti:

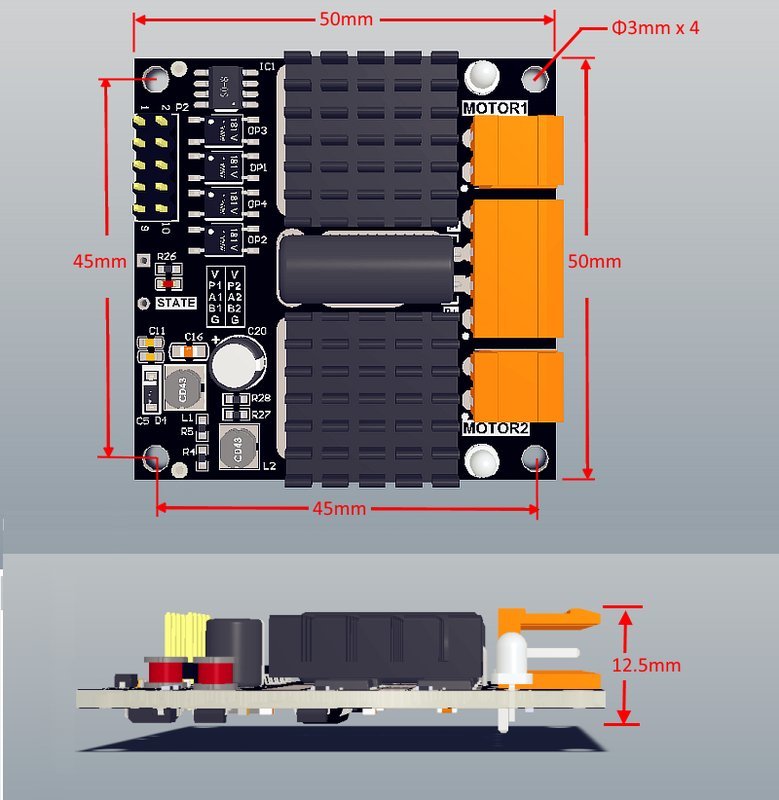

  • Malé rozměry: 50mm x 50mm x 12.5mm

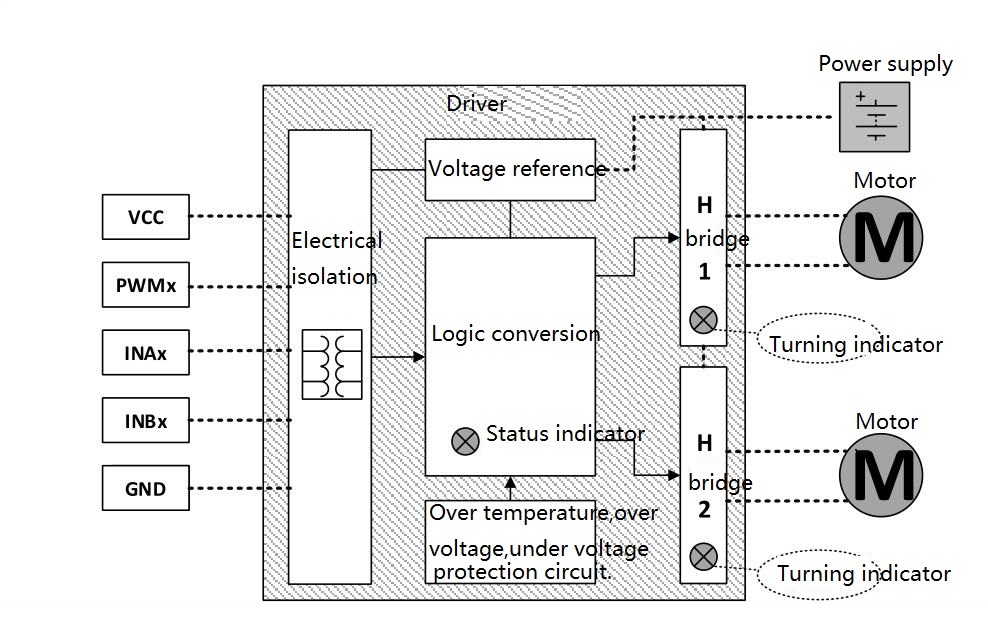

  • Zabudovaná ochrana proti přepětí, podpětí a přehřátí
  • Všechny řídicí signály jsou elektricky izolované a jsou plně kompatibilní s napětím 3-5V
  • Vysokorychlostní PWM izolovaný vstup, izolovaná šířka pásma >50MHz

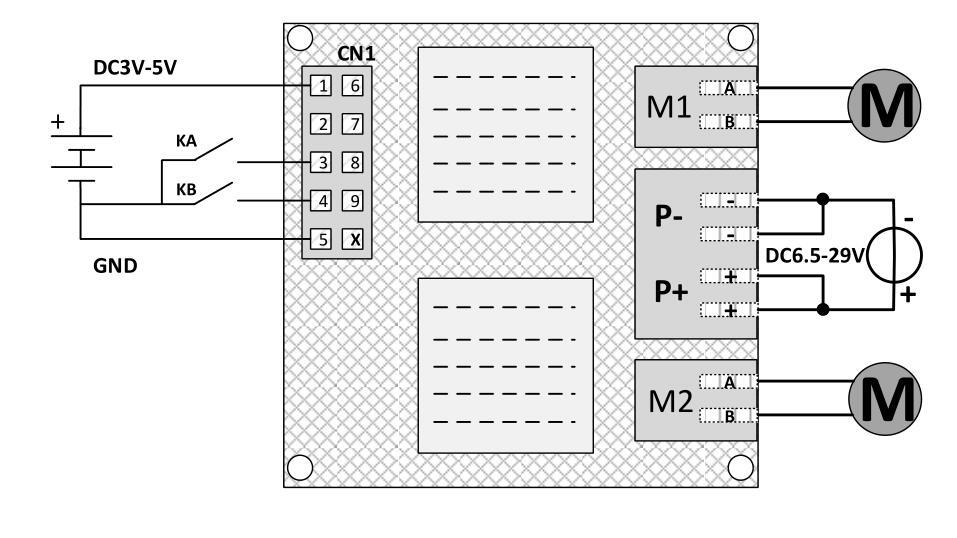

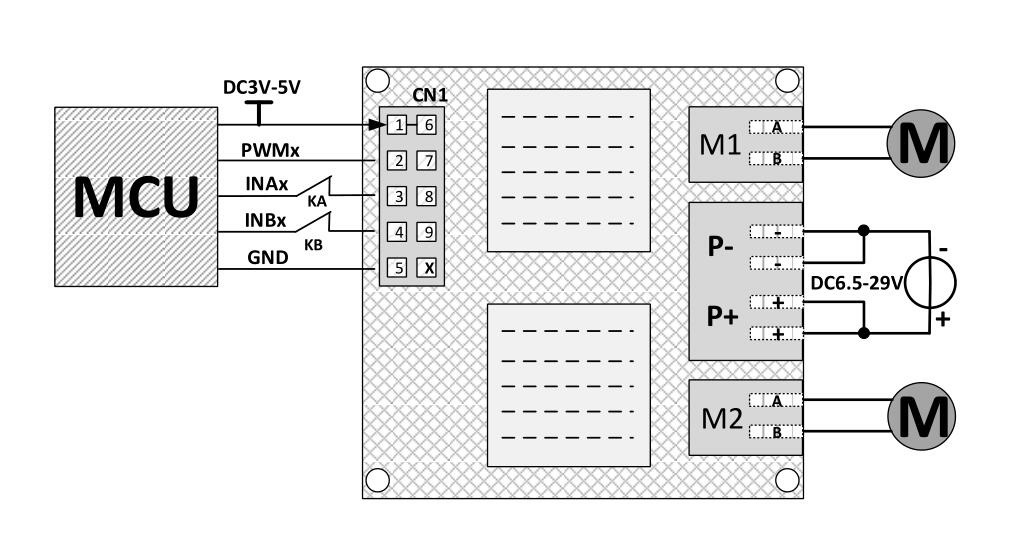

  • Podpora plně funkčního vstupu, lze oddělit od MCU, přímé řízení externích spínačů, koncové spínače v sérii
  • Provozní napětí hnacího mechanismu 6.5-28V, podpora kartáčových DC motorů o napětí 7-24V
  • Může pohánět DC motory o výkonu max. 300W.

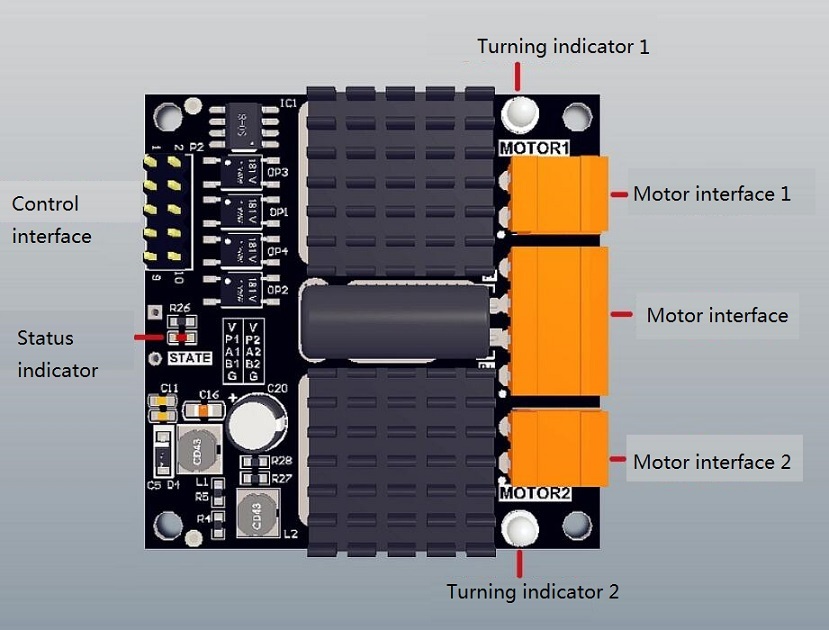

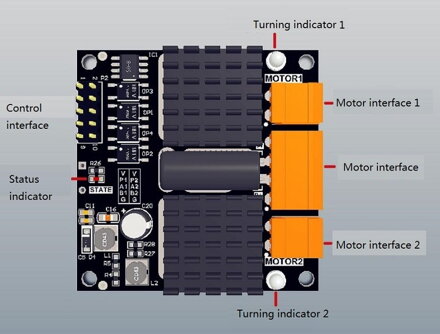

  • Dvoubarevná indikátorová kontrolka pro každý z kanálů indikující řízení motoru

Oblast použití: Automatické roboty, výrobní zařízení, vědecký výzkum a výroba, elektronická soutěž.

Specifikace:

Balení obsahuje:

Provozní parametry

Parametr Stav

Min.

Průměr

Max.

Jednotka

Napájecí napětí VP

  6.5   28 V
Hodnota přepěťové ochrany     28   V
Hodnota podpěťové ochrany     6.3   V

Napájecí proud IP

Zapojení na dvě svorky

    24 A

Jednokanálový průběžný výstupní proud Imc

VP=24V

Odporové zatížení

    12 A
Jednokanálový špičkový výstupní proud Imp VP=24V

t = 100ms

    70 A
Jednokanálový špičkový výstupní proud Imp VP=24V

t = 10us

    200 A
Logické vstupní napětí Vin Stejný jako logický signál 3   5.5 V
Logické vstupní napětí Iin

VCC=5V

  15   A
PWM vstupní frekvence     18 60 kHz
PWM minimální šířka impulsu Kladný a záporný impuls   2   uS

Ochrana proti přehřátí

Umístění senzoru

85   95

Provozní teplota



-25

  85
