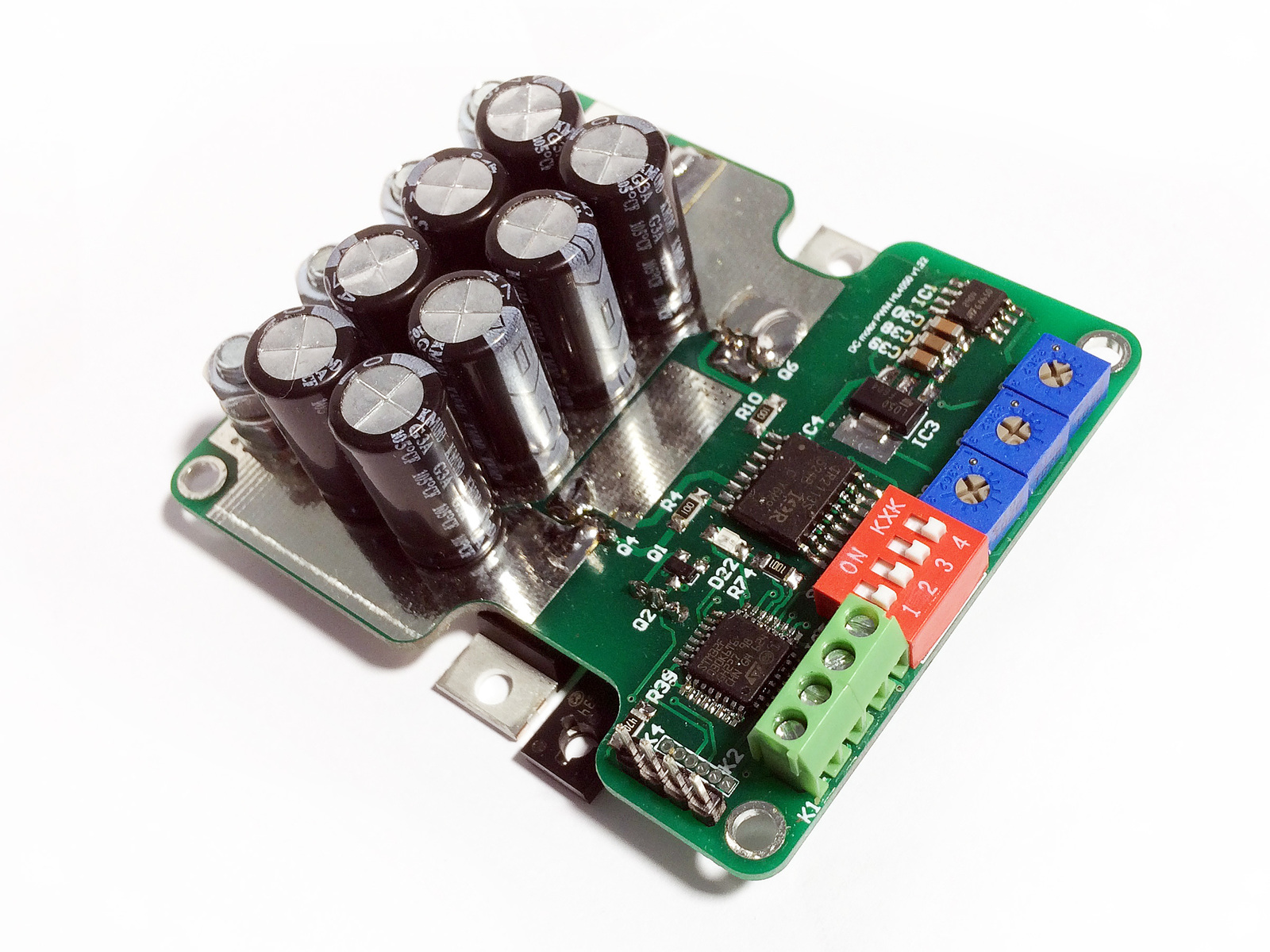

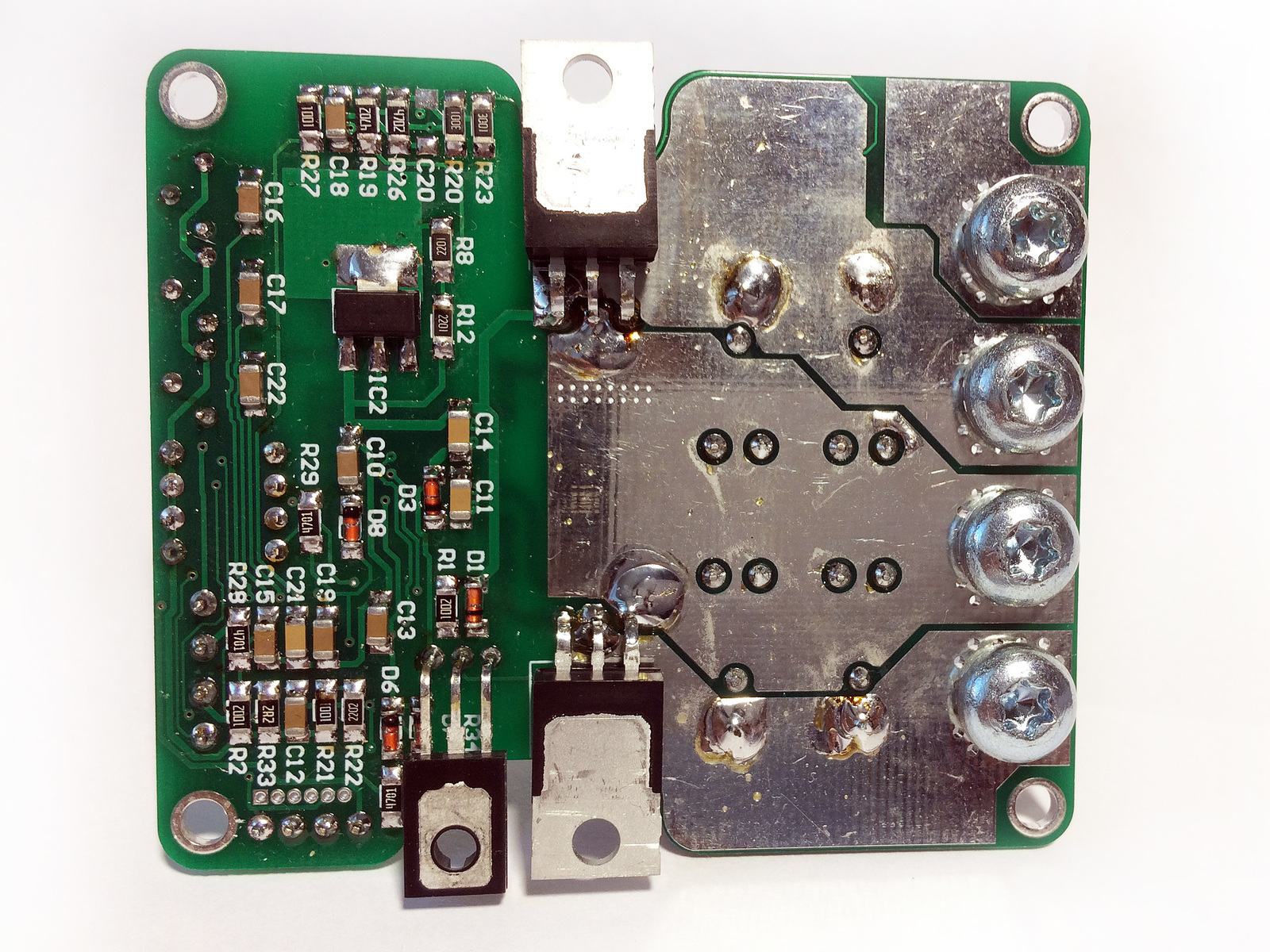

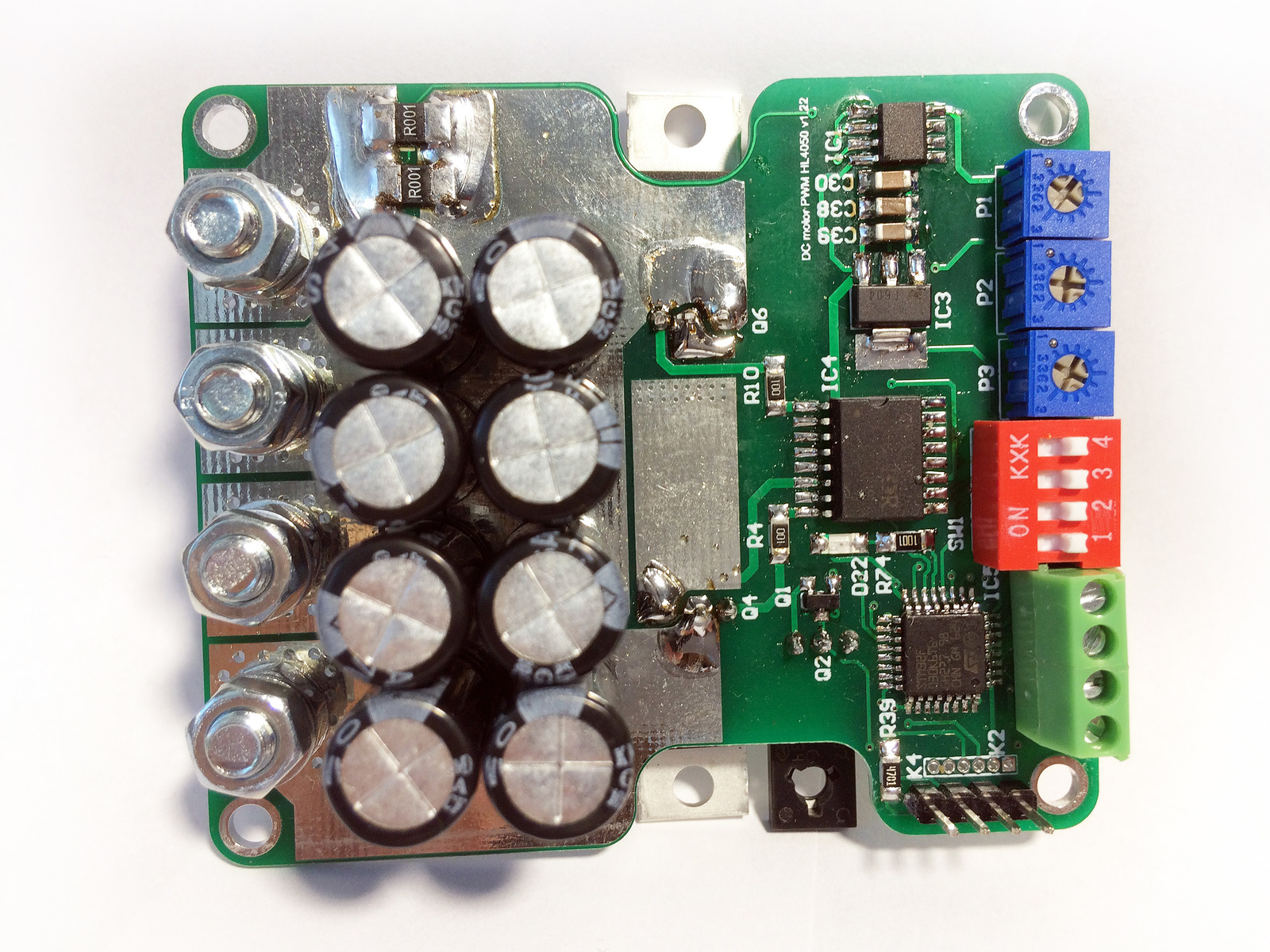

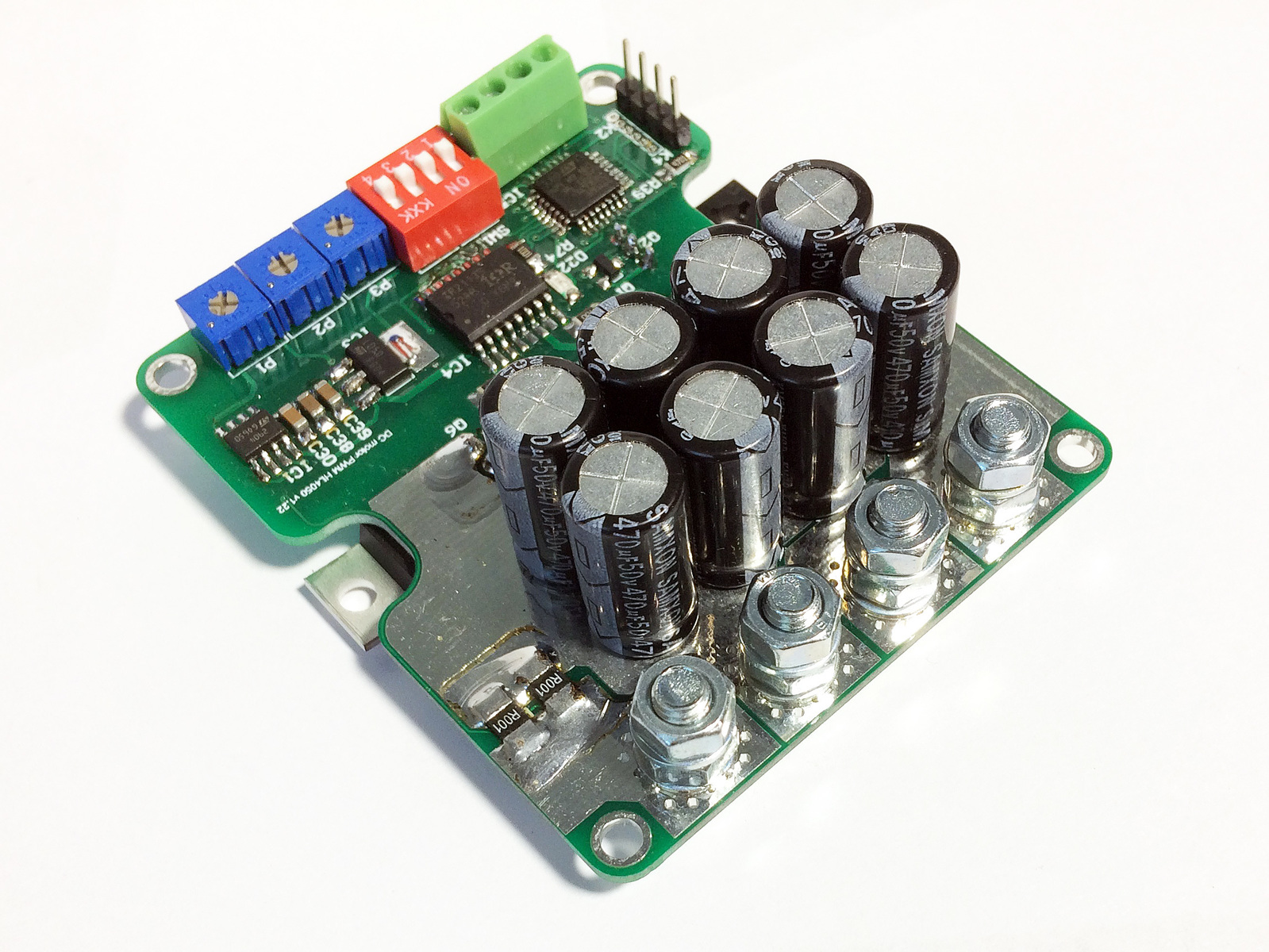

Regulátor otáček pro stejnosměrné DC motory - PWM 10V-50V 50A PCB

Regulátor otáček pro stejnosměrné DC motory - PWM 10V-50V 50A PCB

Hodnocení produktu: 5/5 (1x)

Vaše hodnocení:

NOVINKA

Skvělý pro váš projekt. K použití u vozíků, přívěsů, elektrických kol, motokár, lodí nebo při jiných průmyslových aplikacích. Jednoduché připevnění k chladiči nebo hliníkové desce!

1830 Kč

Import kód: 10198

Dostupnost: Skladem

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Kompaktní a jednoduše použitelný PWM ovladač rychlosti pro jakýkoliv kartáčový motor s RS232 komunikačním rozhraním.

Skvělý pro váš projekt. Použitelný s jednoduchým potenciometrem nebo s vícefunkčním ovládáním s USART příkazy read/wrote pomocí Arduino/PLC/počítače nebo jakékoliv jiné MCU.

Stačí připojit baterii a váš motor k M5 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi.

Specifikace:

4 provozních režimů:

  1. běžný potenciometr/Hallův magnetický ovladač (s výstupem 0,5–4,5V)
  2. přímý PWM vstup (0–95 %)
  3. RC PWM vstup přijímače 1,5ms +/-1ms
  4. TTL RS232 komunikace s více nastavitelnými parametry ve srovnání s nastavením pomocí potenciometru.
  • Model: HL4050 v1.22
  • Díky RS232 je možné připojit vícero ovladačů na jednu RX/TX linku a ovládat je dle potřeby pomocí jednoduchých read/write příkazů.
  • 2kvadratový provoz (jednotka CW a regenerativní brzda CW).
  • Připojení pomocí vysokoproudých M5 šroubů.
  • 20kHz spínací frekvence.
  • Střída: 0–95 %
  • Univerzální vstup ovladače rychlosti 0–5V. Není nutné používat potenciometr pro ovládání rychlosti. Lze použít PLC výstup nebo jakýkoliv jiný analogový systém nebo PWM signál z uPC nebo RC přijímače s PWM signálem.
  • Regenerativní brždění (bržděním dochází k nabíjení baterie díky převodu kinetické energie na elektrickou). Z bezpečnostních důvodů regenerativní brzda nenahrazuje běžnou brzdu!
  • Nastavitelné omezení akcelerace 0–20 vteřin.
  • Nastavitelné omezení kontinuálního proudu v rozsahu 0–50A.
  • Špičkový proud 70A.
  • Napájecí napětí v rozsahu 10–50V DC (pokud potřebujete vyšší napětí 80V s nižším proudem, prosím kontaktujte nás nebo vložte do objednávky poznámku.
  • Rozměry: 61 x 70 x 25 mm
  • Hmotnost: 80g

POZOR: Není stavebnice!

>>> DATASHEET <<<
