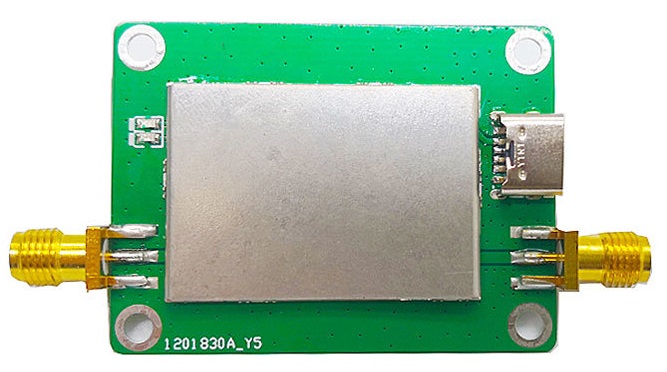

YR-AMP868 868MHz Obousměrný Zesilovač Signálu LoRa
YR-AMP868 je obousměrný zesilovač signálu LoRa, navržený pro bezdrátové produkty s nízkým výkonem v rozsahu frekvencí 863MHz~870MHz (typická frekvence: 868MHz).
Tento ultratenký zesilovač je ideální pro použití v systémech bezdrátového sběru dat v EU 863MHz~870MHz, jako je Helium Hotspot Miner nebo brány LoRa.
Výbavou jsou 2 integrované SAW filtry na přijímacím kanálu, které efektivně zvyšují výkon a odolnost vůči rušení.
Výkonnostní charakteristiky:
- Vestavěný inteligentní diskriminační obvod pro příjem/vysílání, který nevyžaduje připojení k přednímu zařízení pro spínací řídící signály.
- Nastavitelný zisk vysílače od 0dB do 7dB pro kompatibilitu s různými bezdrátovými zařízeními. Zisk přijímače se pohybuje od 9dB do 16dB.
- Přijímací a vysílací kanál má vysokou izolaci a je odolný proti silnému vnějšímu rušení, aniž by došlo ke vzniku samosvorných smyček.
- Kompatibilita s modulačními režimy LoRa, FSK / ASK / OOK / MSK / GFSK a dalšími.

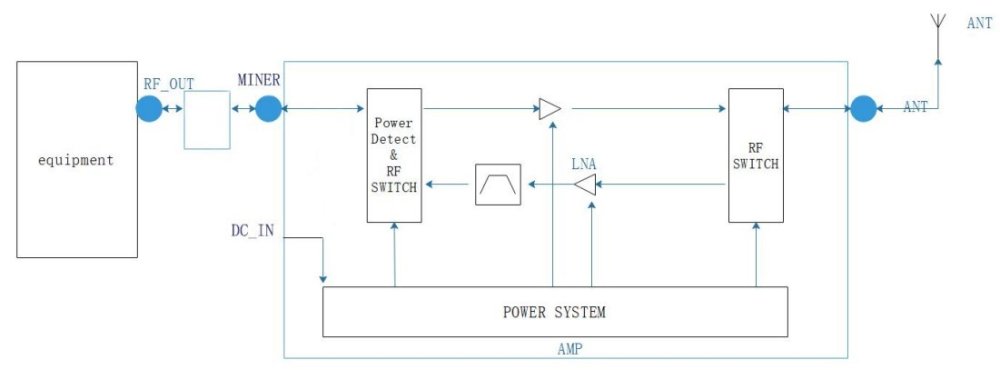

Schematické propojení produktu a připojení periferií

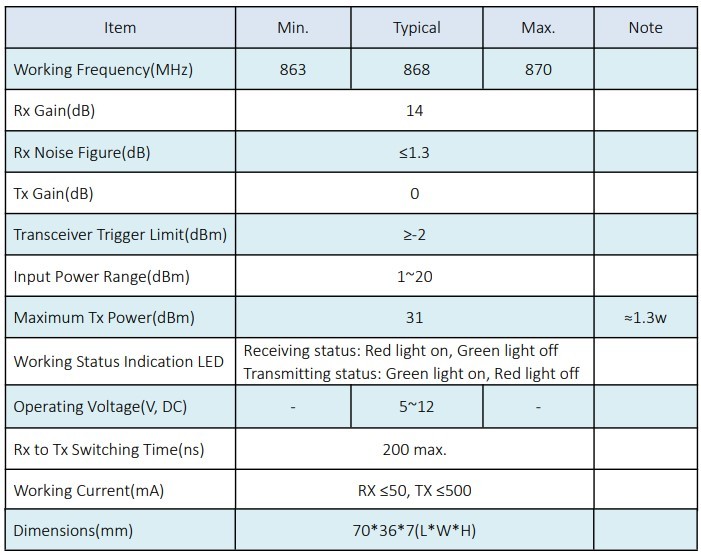

Specifikace:
Konektor:
- Produkt využívá konektory typu N.
- Výchozí nastavení: RF OUT (ANT) - N-samice; RF_IN/DC (Miner) - N-samec.
- Konektory mohou být přizpůsobeny podle požadavků zákazníků.
Zdroj napájení:
- PCBA zesilovače potřebuje napájení přes DC adaptér (5V~12V 1A).
- Výchozí napájecí adaptér 5V 1A.

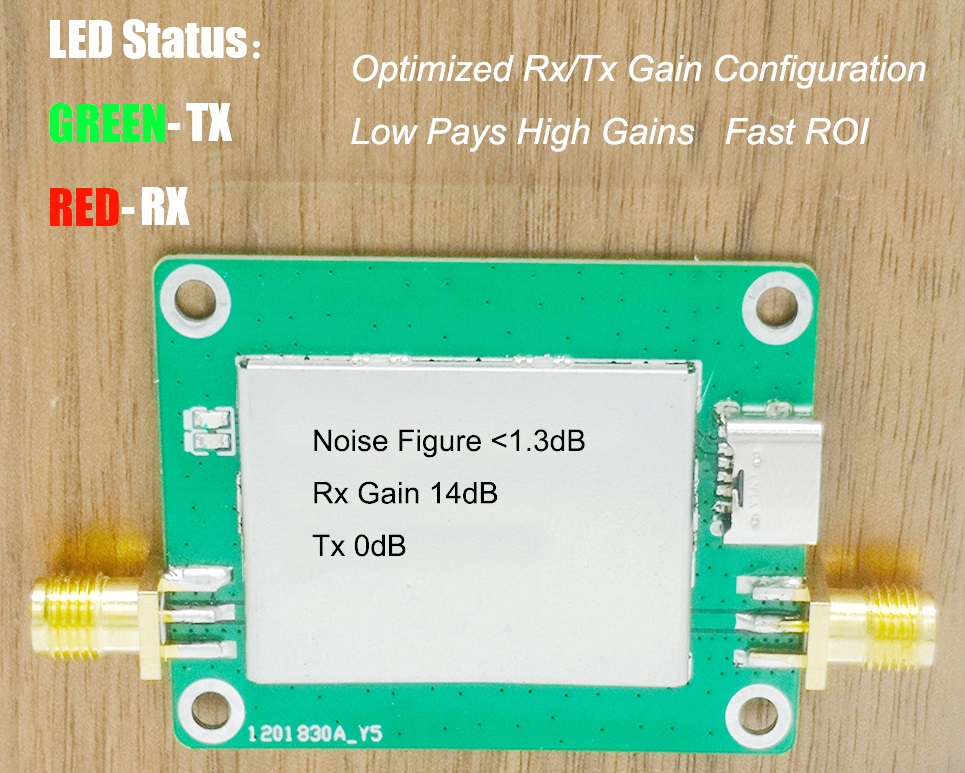

Gain RX/TX
- Tovární nastavení: Zisk přijímače (Rx) 14dB, vysílač
Balení obsahuje:
- 1x YR-AMP868, obousměrný zesilovač signálu
