Rozšiřující deska M.2 pro Rock Pi 4

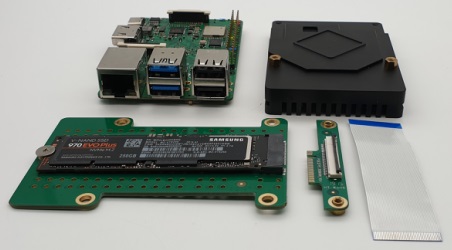

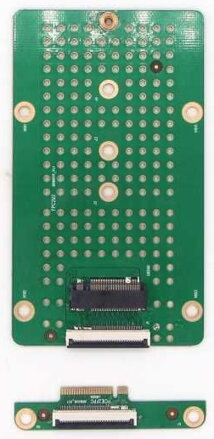

Rozšiřující deska M.2 je určená pro snadnější montáž M.2 SSD. Obsahuje následujíc prvky:
- Čtyři plné linie PCIE 2.0
- M.2 M klíčový konektor, podporuje M klíč SSD a B&M klíč SSD
- Podporuje 2280/2260/2242 M.2 SSD
- Může být přimontovaná na horní část ROCK PI 4 nebo na spodní část ROCK PI 4
Jak sestavit desku M.2 (V1.4):
Krok 1

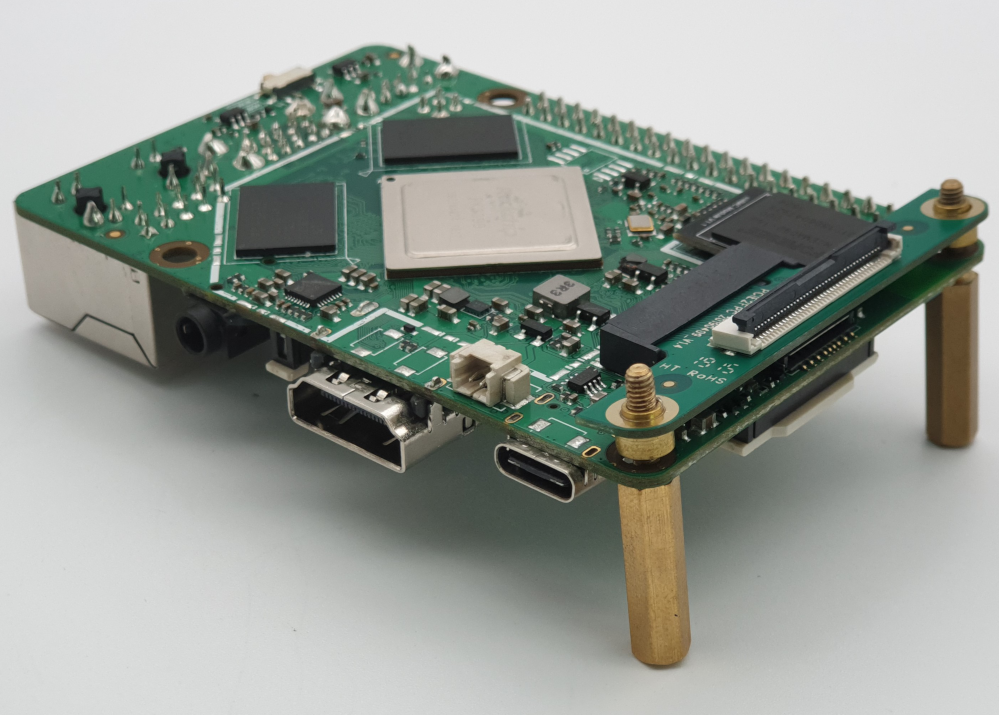

Vložte malé PCB, které je součástí rozšiřující desky M.2, vložte ho do M.2 konektoru ve spodní části ROCK PI4. Otočte desku a použijte měděné šrouby k připevnění mini PCB.

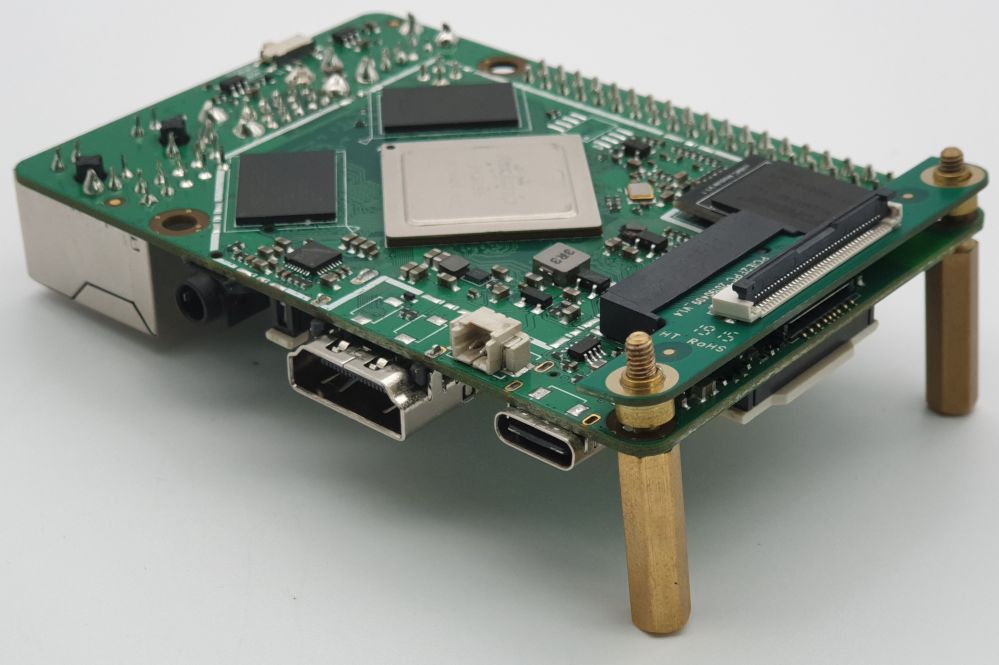

Nyní otevřete FPC konektor ve zvednuté černé části ve středu.
Krok 2

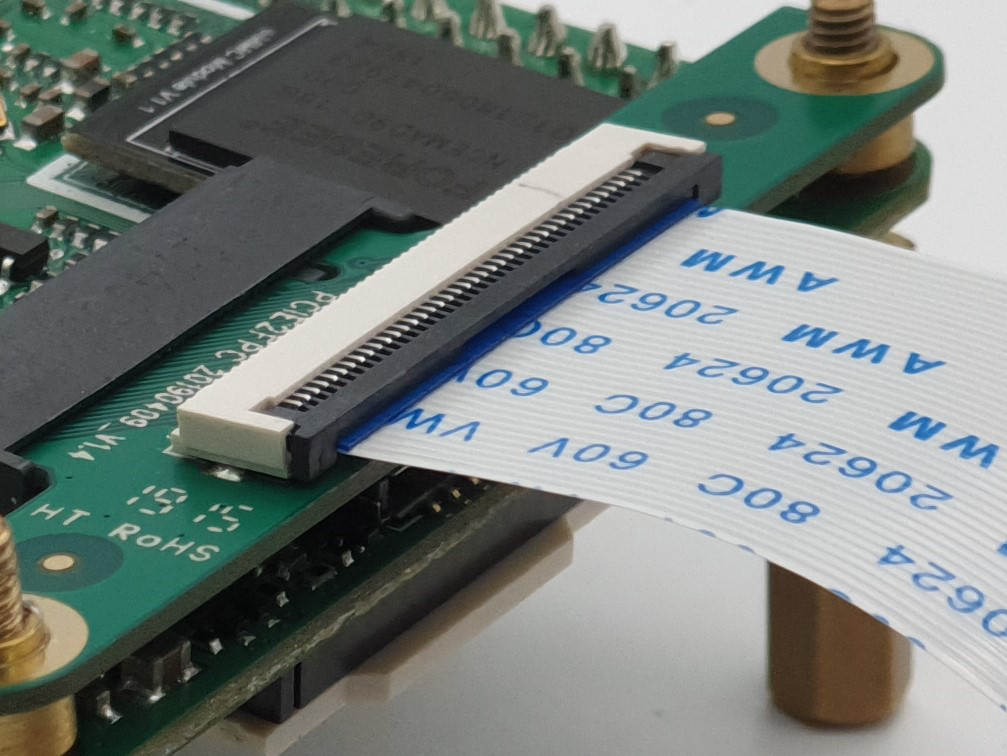

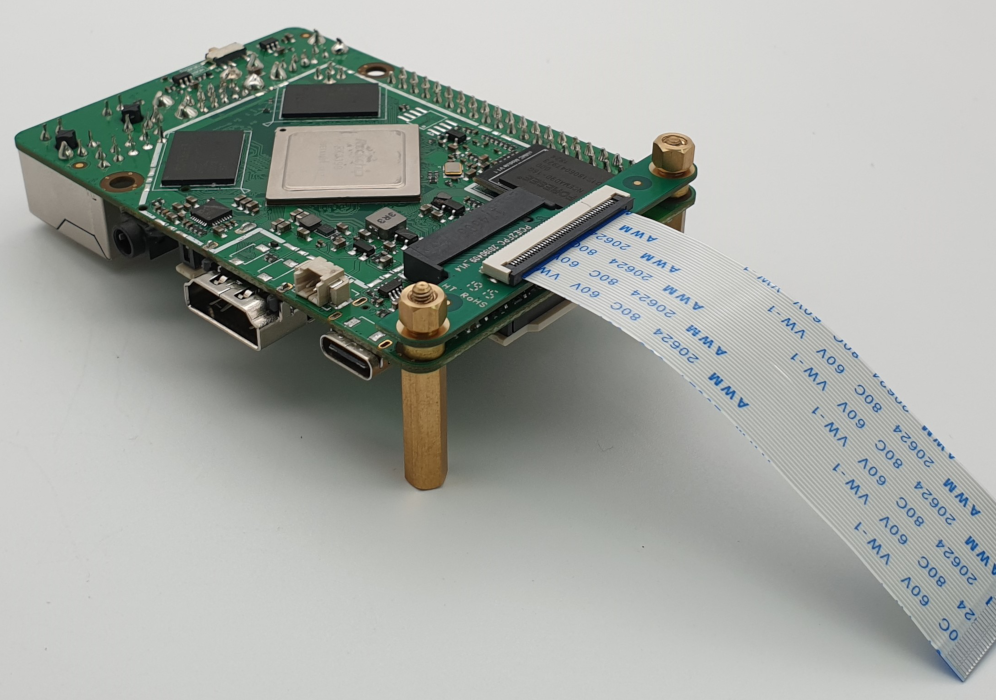

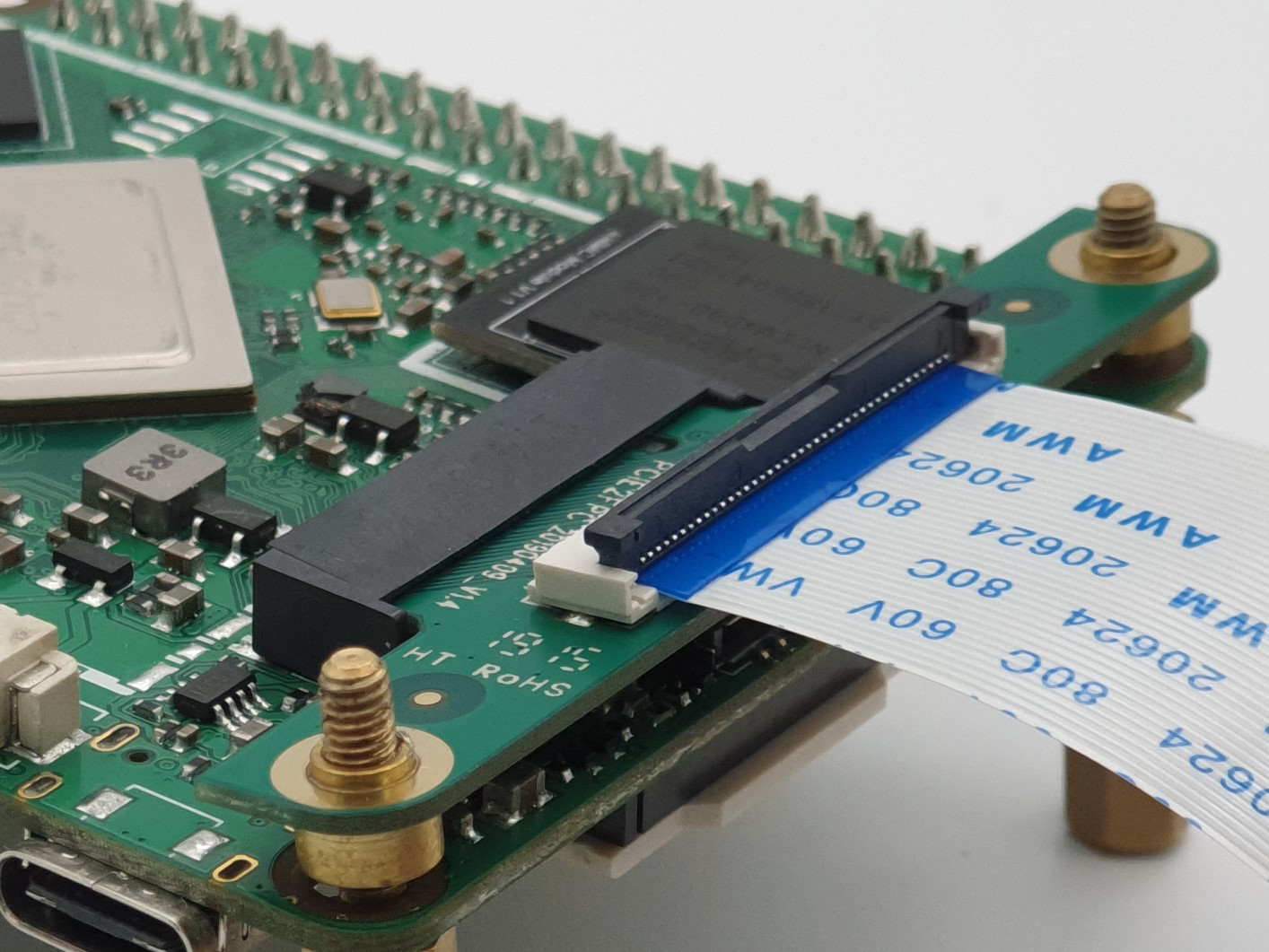

Vložte FPC plochý kabel modrou stranou do FPC konektoru a upevněte ho uzavřením černé části ve středu. Až bude konektor uzavřený, tak uslyšíte "kliknutí."

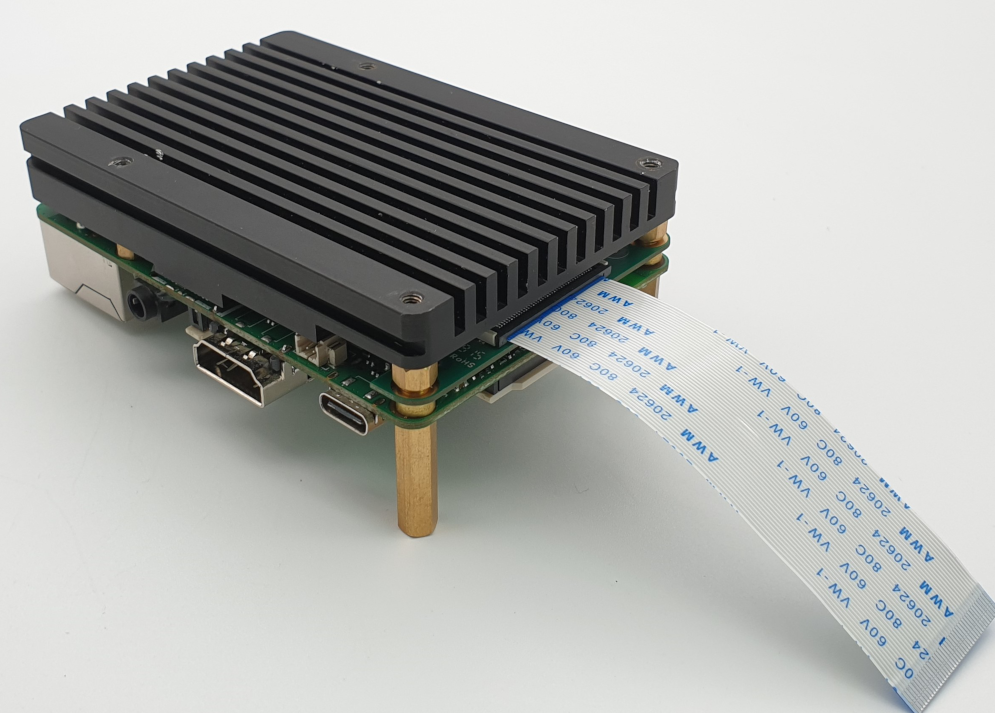

Nyní přidejte na šrouby měděné matky a nahoru umístěte chladič.
Desku otočte a šrouby zašroubujte do chladiče, čímž dokončíte montáž desky.
Krok 3

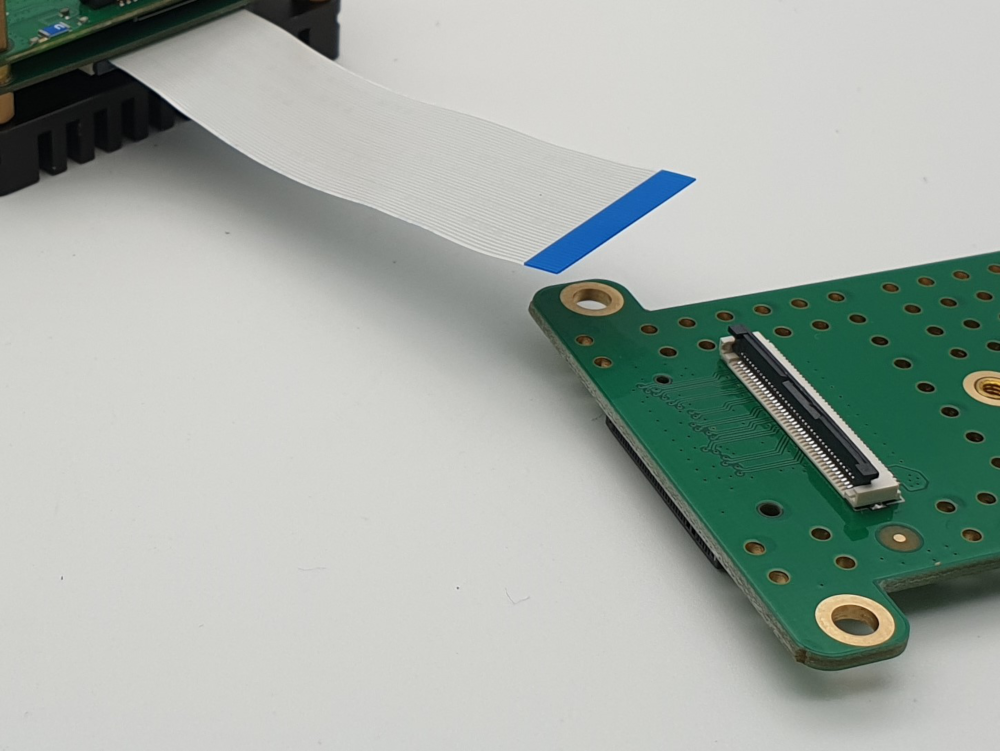

Nyní vezměte rozšiřující desku M.2 a společně s FPC konektorem jí vložte nahoru vedle již dříve připevněné ROCK PI4.
Otevřete FPC konektor ve zvednuté černé, plastové části ve středu.

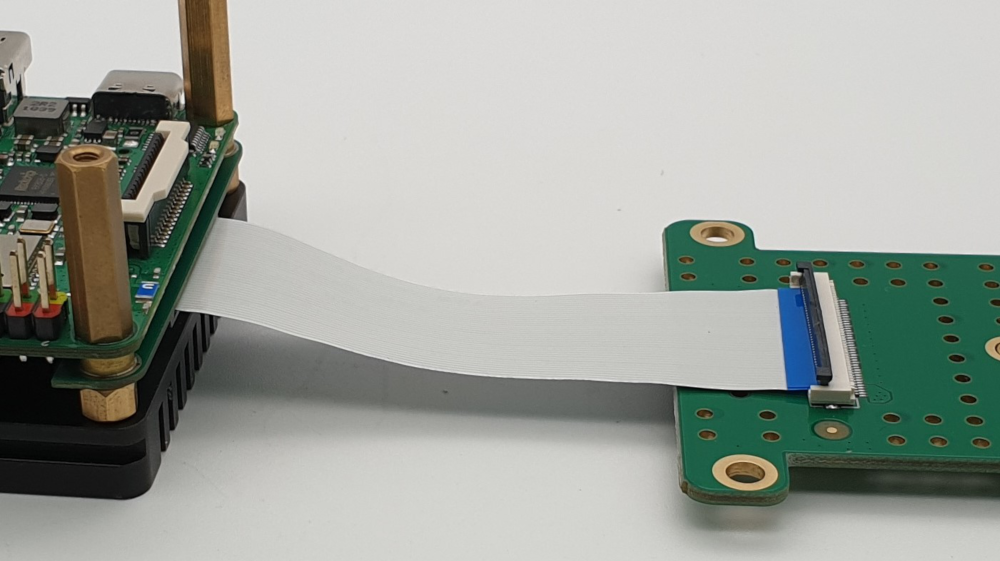

Vložte FPC plochý kabel a upevněte konektor uzavřením černé části ve středu.
Krok 4

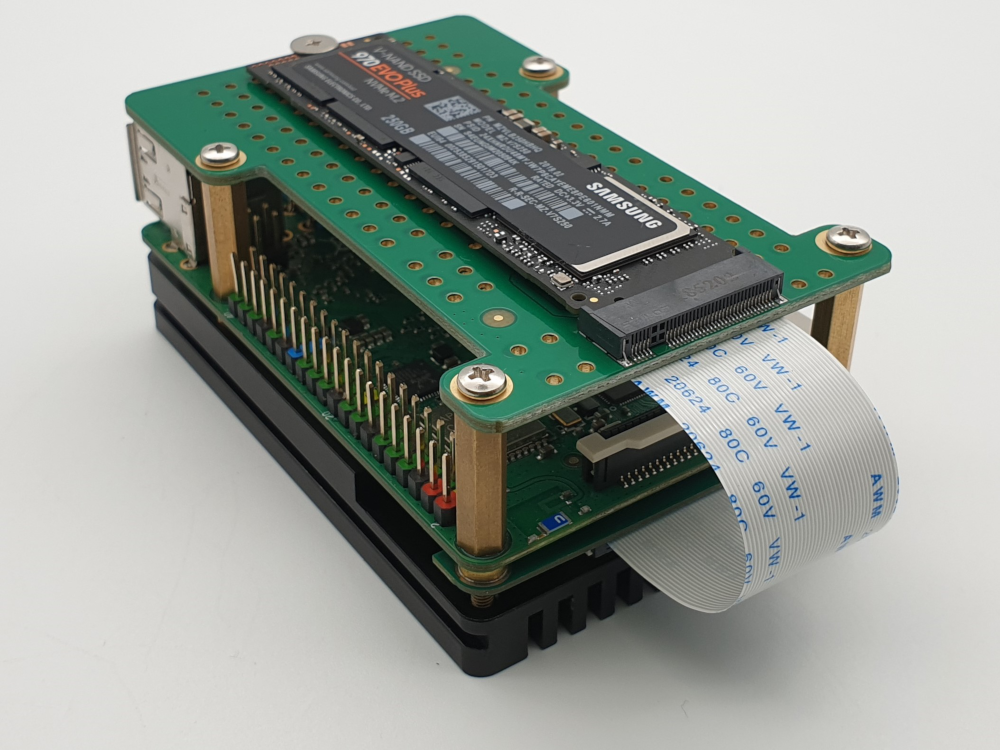

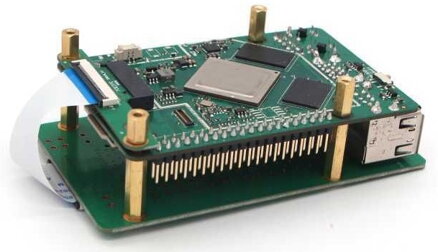

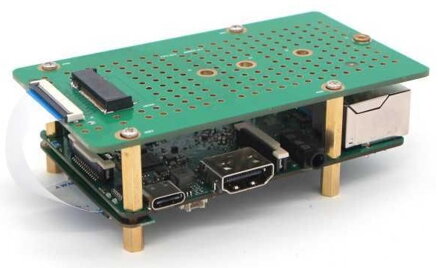

Montáž dokončete připevněním rozšiřující desky M.2 na horní nebo dolní část chladiče.
