K150 ICSP USB programátor pro MICROCHIP PIC

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

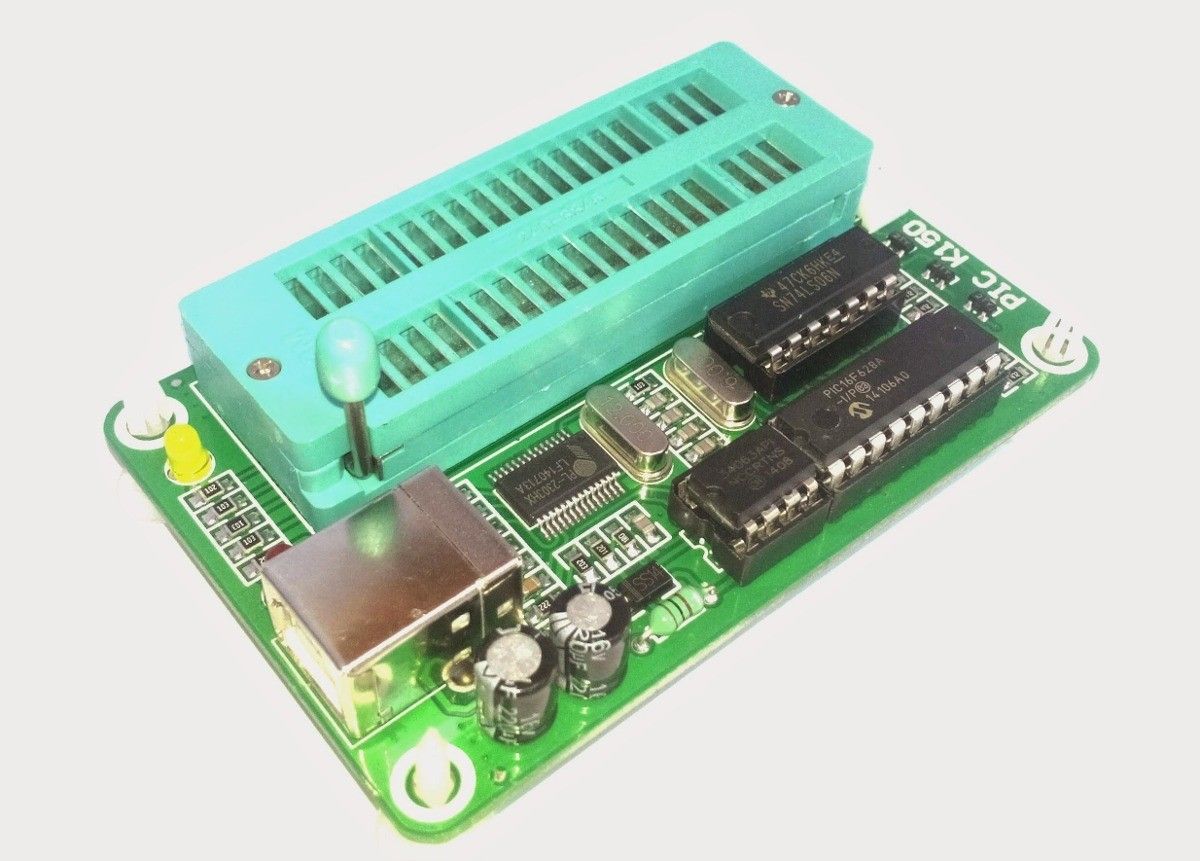

K150 je rýchly univerzálny PIC programátor s rozhraním USB.

Popis:

• Napájení i komunikace přes USB kabel.
• Čtení, Zápis a Verifikace
• ZIF patice 40pinů (chipy 8-40pinů)
• po výběru obvodu se zobrazí, jak se má umístit do patice

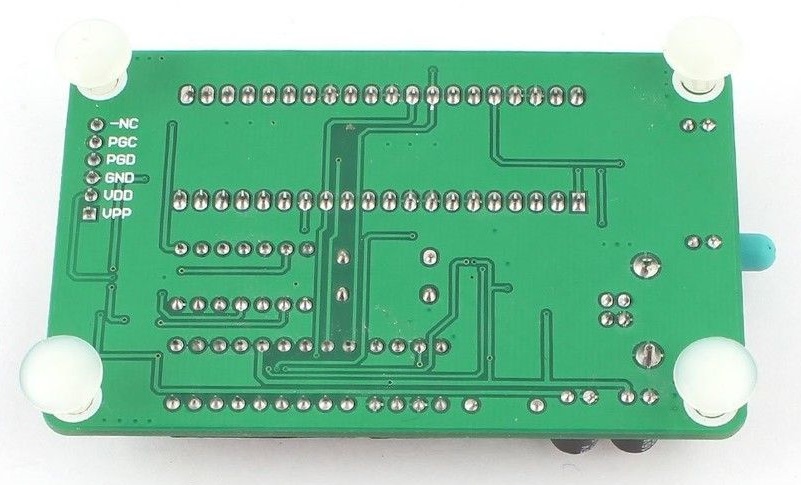

• ICSP výstup na kabel
• podpora Win98, 2000, XP, Vista, 7 (32 i 64bit) ...
• jednoduchý obslužný software
• 2x LED, indikace napájení a komunikace

Elektronické součástky na PCB:

• PIC 16F628
• 47CK6HK
• PL-2330

POZOR !!!

• DIY programátor je pro pokročilé uživatele, kteří vědí, jak jej používat.

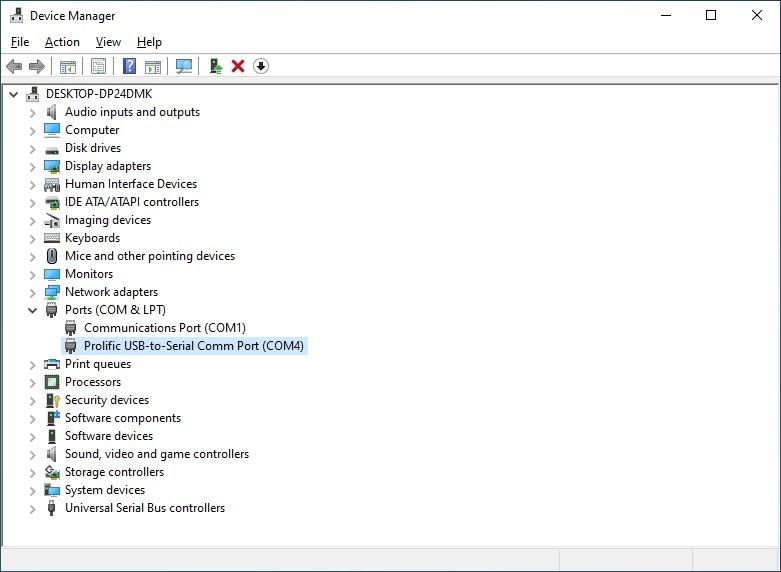

• K tomu, aby fungoval, potřebuje pouze Profilic/FTDI Virtual COM ovladače (pro USB na sériový čip).
• Je dodávánBEZ programovacího softwaru.
• Je zodpovědností uživatele programovací software vyhledat, nainstalovat a nastavit.
• Software musí být připojen k virtuálnímu COM programátoru pro to, aby fungoval.

Existuje řada bezplatných programovacích aplikací, které jsou kompatibilní s tímto programátorem.

Níže jsou uvedeny odkazy na některé z nich. Poskytnute odkazy jsou BEZ záruky a podpory.

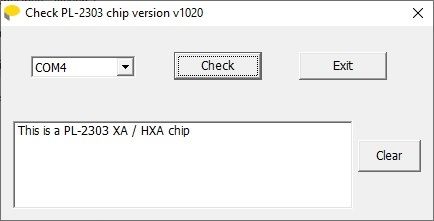

• Ovladače pro PL2303 HXA a manuál v češtině:
• Latest DIYpack for PIC programmers K128, K149, K150, K182
• Download Zone
• FixIt PIC K150 Programmer TS8900-K150
• Manual
• Video návod

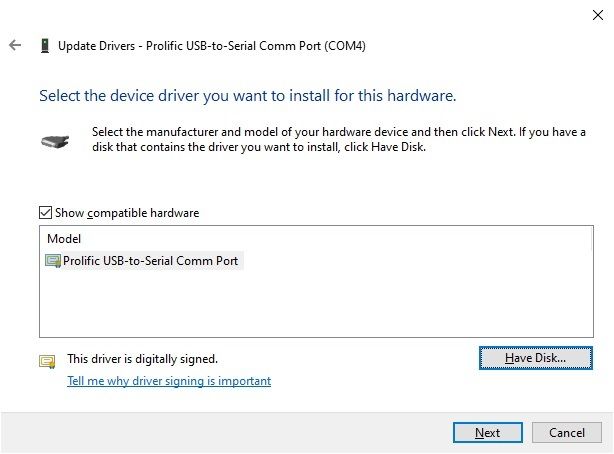

Prolific PL2303 driver v3.3.2.102 (2008-24-09) Win8_x64_x86.7z:

• Funkční ovladač pro PL2303 HXA pro Windows 10/11


"Reset failed. Please check..." v tomto videu je uvedeno, že te chyba je falešná

10 Series:

• PIC10F200 PIC10F202 PIC10F204 PIC10F206
• PIC10F220 PIC10F222

12C Series:

• PIC12C508 PIC12C508A PIC12C509 PIC12C509A
• PIC12C671 PIC12C672 PIC12CE518 PIC12CE519
• PIC12CE673 PIC12CE674

12F Series:

• PIC12F509 PIC12F629 12F635 12F508
• PIC12F675 PIC12F683

16C Series:

• PIC16C505 PIC16C554 PIC16C558 PIC16C61
• PIC16C62 PIC16C62A PIC16C62B PIC16C63
• PIC16C63A PIC 16C64 PIC16C64A PIC16C65
• PIC16C65A PIC16C65B PIC16C66 PIC16C67
• PIC16C620 PIC16C620A PIC16C621 PIC16C621A
• PIC16C622 PIC16C622A PIC16C71 PIC16C71A
• PIC16C72 PIC16C72A PIC16C73 PIC16C73A
• PIC16C73B PIC16C74 PIC16C74A PIC16C74B
• PIC16C76 PIC16C77 PIC16C710 PIC16C711
• PIC16C712 PIC16C716 PIC16C745 PIC16C765
• PIC16C773 PIC16C774 PIC16C84
• PIC16C66A PIC16C83

16F Series:

• PIC16F505 PIC16F506 PIC16F54 PIC16F57
• PIC16F59 PIC16F627 PIC16F627A PIC16F628
• PIC16F628A PIC16F630 PIC16F631 PIC16F648A
• PIC16F676 PIC16F677 PIC16F684 PIC16F685
• PIC16F687 PIC16F688 PIC16F689 PIC16F690
• PIC16F716 PIC16F72 PIC16F73 PIC16F74
• PIC16F76 PIC16F77 PIC16F737 PIC16F747
• PIC16F767 PIC16F777 PIC16F83 PIC16F84
• PIC16F84A PIC16F87 PIC16F88 PIC16F818
• PIC16F819 PIC16F870 PIC16F871 PIC16F872
• PIC16F873 PIC16F873A PIC16F874 PIC16F874A
• PIC16F876 PIC16F876A PIC16F877 PIC16F877A
• PIC16F913 PIC16F914 PIC16F916 PIC16F917
• PIC16F505 PIC16F506 PIC16F510 PIC16LF627A PIC16LF628A
• PIC16F636 PIC16F639 PIC16F716 PIC16LF873A

18 Series:

• PIC18F242 PIC18F248 PIC18F252 PIC18F258
• PIC18F442 PIC18F448 PIC18F452 PIC18F458
• PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2221
• PIC18F2320 PIC18F2321 PIC18F2331 PIC18F2410
• PIC18F2420 PIC18F2431 PIC18F2450 PIC18F2455
• PIC18F2480 PIC18F2510 PIC18F2520 PIC18F2550
• PIC18F2580 PIC18F4220 PIC18F4221 PIC18F4320
• PIC18F4321 PIC18F4331 PIC18F4410 PIC18F4420
• PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4480
• PIC18F4510 PIC18F4520 PIC18F4550 PIC18F4580
• PIC18F6520 PIC18F6525 PIC18F6621 PIC18F8520
• PIC18F8525 PIC18F8621
• PIC18F2515 PIC18F2525 PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680
• PIC18F4515 PIC18F4525 PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680
• PIC18F6585 PIC18F6620 PIC18F6680 PIC18F6720 PIC18F6680 PIC18F6720
• PIC18F8585 PIC18F8620 PIC18F8680 PIC18F8720 PIC16f785
• PIC16F882 PIC16F883 PIC16F886 PIC16F887

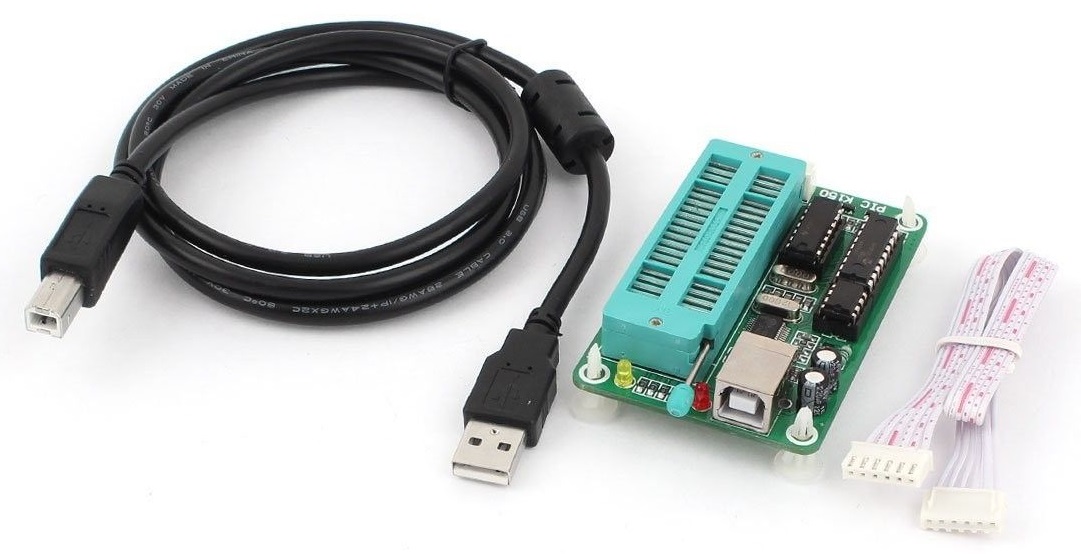

Balení obsahuje:

• 1 x Programátor
• 1 x ICSP kabel
