DC regulátor 220V/380V (solid state SCR) s integrovaným usměrňovačem
Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček/rychlosti DC motorů!
Tyto variabilní regulátory stejnosměrného napětí se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním DC výstupem.
SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.
Vlastnosti:
- Řada LSA Loncont modulů regulátoru fázového posunu kombinuje obvod aktivace posuvu, jednosměrný nebo dvoucestný tyristor, RC odporový absorpční obvod a napájecí obvod. Automatické nebo ruční nastavení slouží pro nastavení napětí na zátěži a výstupního výkonu.
- 0-5Vdc, 0-10Vdc, 4-20mA a další plně kompatibilní režimy automatického ovládání; lze použít i ruční ovládání; výstupní napětí je lineárně nastavitelné od 0V do max. hodnoty.
- Vestavěný výkonový transformátor – jednoduché zapojení, jednoduché použití a nákladově efektivní.
- Modul využívá SMT technologii a DCB keramickou desku – stabilní výkon a vysoká spolehlivost, vhodné použít s reaktivní nebo odporovou zátěží.
- Modul nabízí LED indikaci napájení a LED indikace regulace výstupu.
- Celková izolace mezi jednotlivými vstupy a hlavním obvodem; napěťová odolnost izolačního materiálu je větší než 2 000 Vac.
- Půlvlna je nejčastěji používána v aplikacích při míchání materiálu, jako je cement, glutamát monosodný, krmivo. Možnost ovládat sílu vibrací vibračního stroje.
- Modul má funkci pomalého startu při zapnutí, která snižuje instantní proud zátěže při zapnutí. Ochrana modulu a zvýšení životnosti zátěže.
Číslo modelu a parametry:
|
Proud |
Model |
|
15A |
LSC-H3P15FYB |
| 35A |
LSC-H3P35FYB |
|
50A |
LSC-H3P50FYB |
| 70A |
LSC-H3P70FYB |
| 90A |
LSC-H3P90FYB |
| 120A |
LSC-H3P120FYB |
|
150A |
LSC-H3P150FYB |
| 200A |
LSC-H3P200FYB |
Technické údaje:
- Vstupní napětí: 220/380V AC
- Výstupní napětí: 0-220Vdc/0-380Vdc
- Zátěžový proud: 15-200A
- Ovládací režimy: 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA, 10K potenciometr
- Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
- Izolační odpor: 500 MΩ min při 500 VDC
- Vnější rozměry: 105x76x42mm
- Terminály: Šroub
- Provozní teplota: -25 až 75°C
- Výrobce: Loncont Čína
Obsah balení:
- 1x LSC-H3PxxFYB 25A regulátor 220V/380V
Chlazení:
- Aby se modely s výkonem 50A, 70A a 90A nepřehřívaly a pracovaly správně, je nutné použít chladič.
- Čísla modelů s H na konci jsou dodávány včetně chladiče.

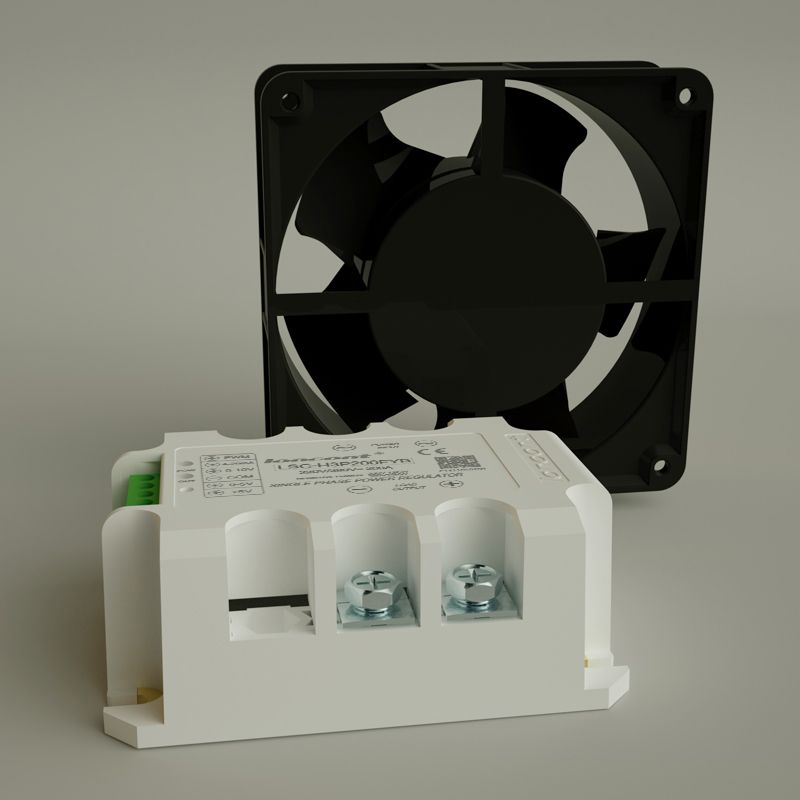

- Modely s jmenovitými hodnotami 120A, 150A a 200A vyžadují aktivní chlazení. Čísla modelů s H+F obsahují chladič a ventilátor.
POZOR !!!
-
Nepoužívejte modely s hodnotou vyšší než 25A, aniž by byly chlazeny!
-
Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky.
-
Není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem.
Regulátory se dají použít na:
-
Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.

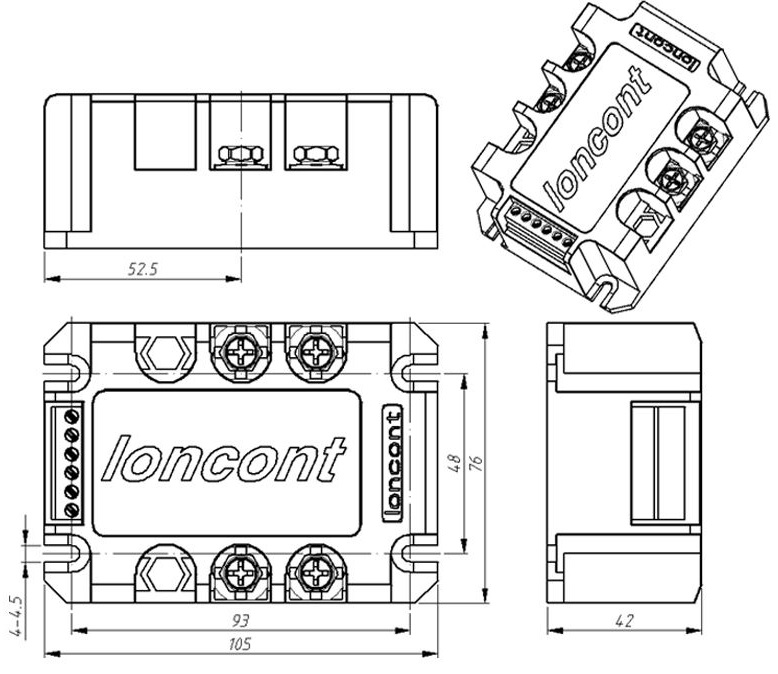

Rozměry: LSC řada:

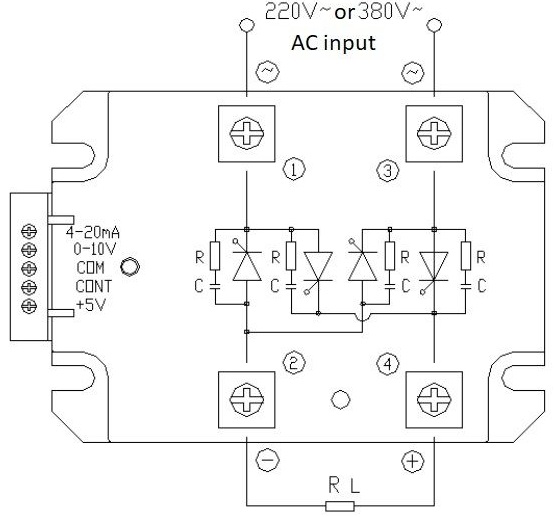

Schéma zapojení:
