Vlastnosti:
- Malé rozměry: 50mm x 50mm x 12.5mm
- Zabudovaná ochrana proti přepětí, podpětí a přehřátí
- Všechny řídicí signály jsou elektricky izolované a jsou plně kompatibilní s napětím 3-5V
- Vysokorychlostní PWM izolovaný vstup, izolovaná šířka pásma >50MHz
- Podpora plně funkčního vstupu, lze oddělit od MCU, přímé řízení externích spínačů, koncové spínače v sérii
- Provozní napětí hnacího mechanismu 6.5-28V, podpora kartáčových DC motorů o napětí 7-24V
- Může pohánět DC motory o výkonu max. 400W/16A.
- Dvoubarevná indikátorová kontrolka pro každý z kanálů indikující řízení motoru
Oblast použití: Automatické roboty, výrobní zařízení, vědecký výzkum a výroba, elektronická soutěž.
Specifikace:
- Model: WSDC2411D

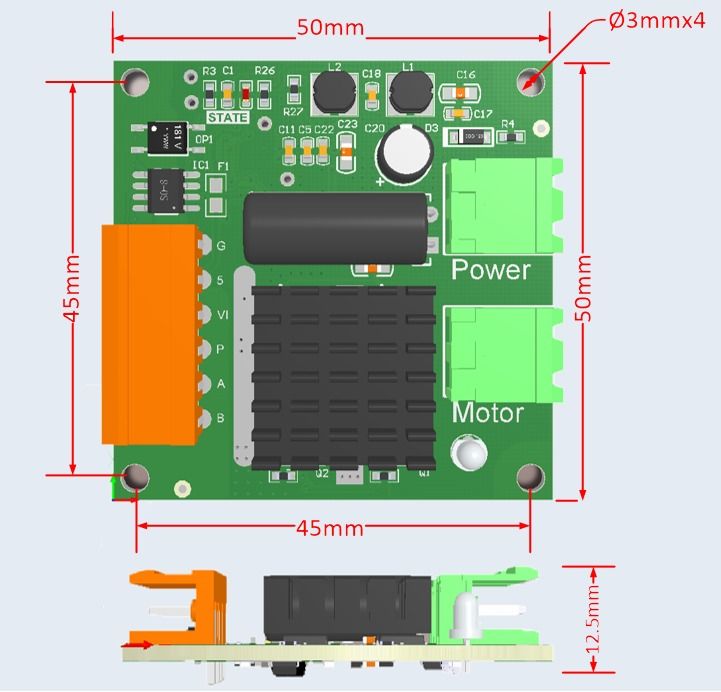

- Rozměry: 50mm x 50mm x 12.5mm
Balení obsahuje:
- 1 x WSDC2411D duální ovladač kartáčového DC motoru
- 1 x uživatelská příručka
|
Parametr |
Stav |
Min. |
Průměr |
Max. |
|
Napájecí napětí VP |
- | 6.5 | - | 28 V |
| Hodnota přepěťové ochrany | - | - | 28 V | - |
| Hodnota podpěťové ochrany | - | - | 6.3 V | - |
| Napájecí proud IP | Zapojení na dvě svorky | - | - | 16 A |
| Jednokanálový průběžný výstupní proud Imc | VP=24V; Odporové zatížení | - | - | 16 A |
| Jednokanálový špičkový výstupní proud Imp | VP=24V; t = 100ms | - | - | 70 A |
| Jednokanálový špičkový výstupní proud Imp | VP=24V; t = 10us | - | - | 200 A |
| Logické vstupní napětí Vin |
Stejný jako logický signál |
3 V | - | 5.5 V |
| Logické vstupní napětí Iin | VCC=5V | - | 15 A | - |
|
PWM vstupní frekvence |
- | - | 18 kHz | 60 kHz |
| PWM minimální šířka impulsu | Kladný a záporný impuls | - | 3 uS | - |
|
Ochrana proti přehřátí |
Umístění senzoru |
85 ℃ | - | 95 ℃ |
|
Provozní teplota |
- | - 25 ℃ | - | 85 ℃ |

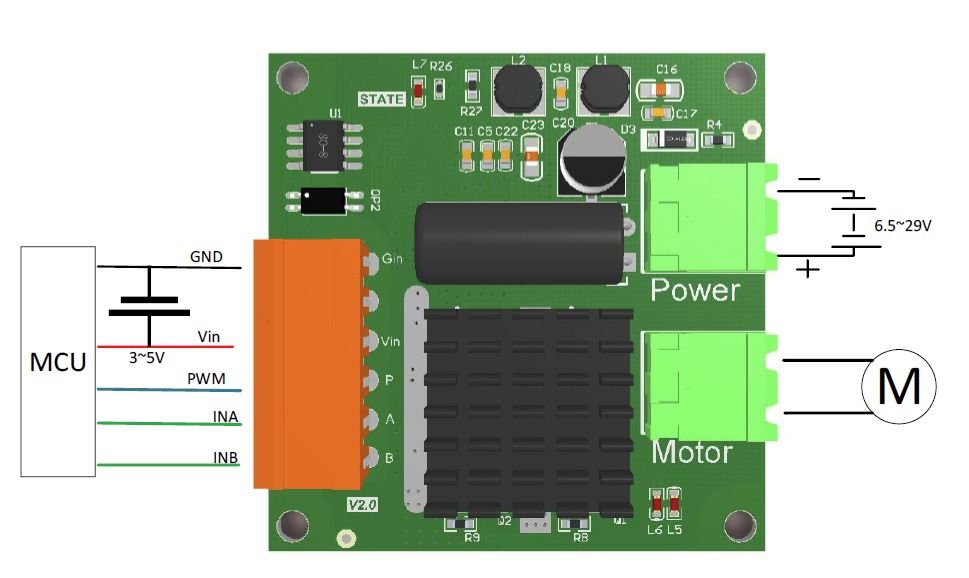

Application mode 1:
The drive motor is controlled in a completely isolated way, which uses an independent power supply to supply power to the MCU, and inputs the control signal in the form of photoelectric isolation.
Application mode 2:

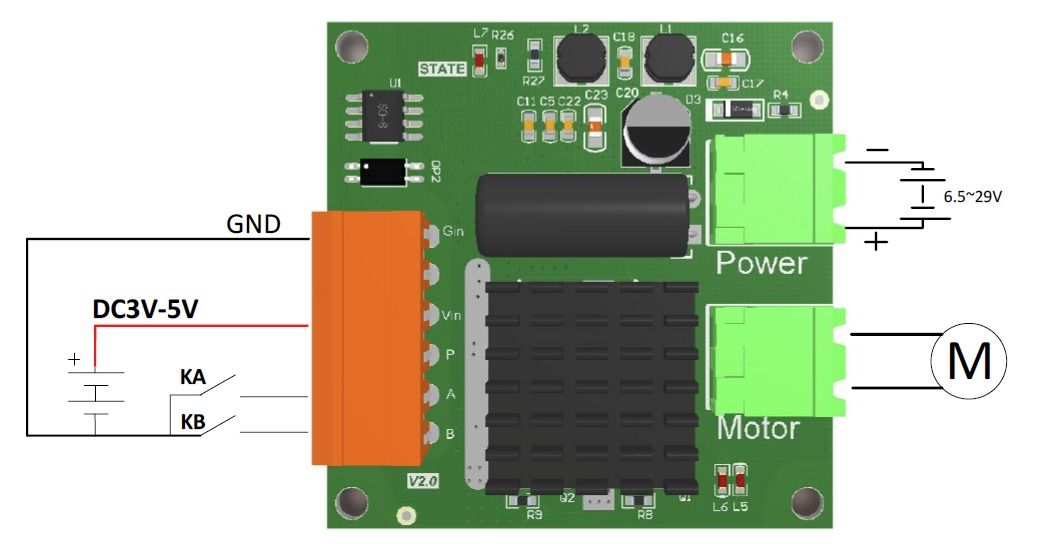

The switch is used to directly control the forward and reverse rotation of the motor
The motor motion is directly controlled by the switches KA and KB without MCU participation, as shown in the figure below.

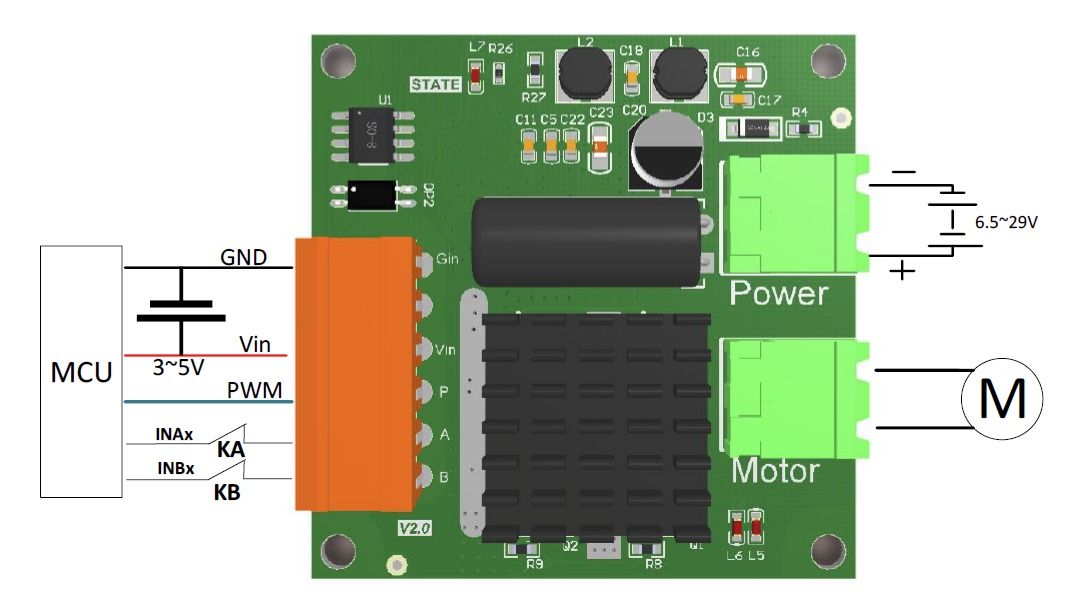

The driver can also connect the limit switch in series through the INA and INB pins to realize the limit position limit function in both directions. As shown in the figure below, KA and KB are the normally closed contacts of the limit switch.
