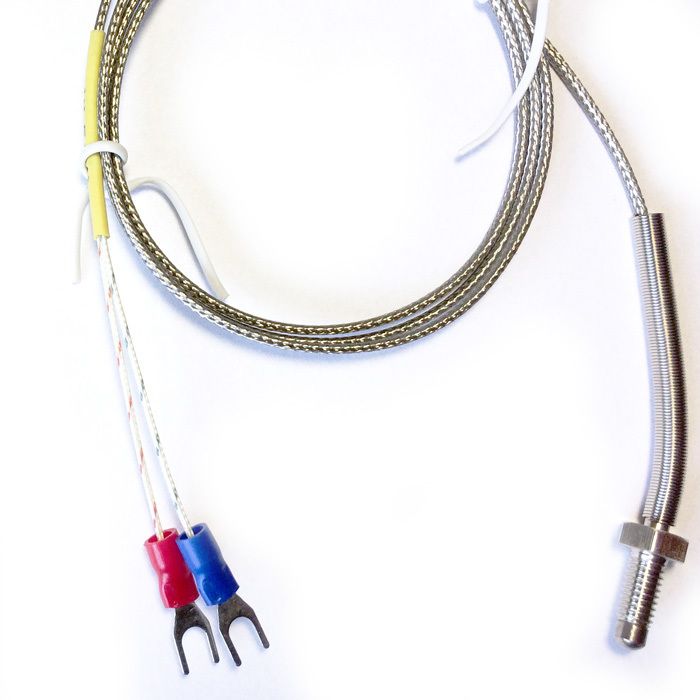

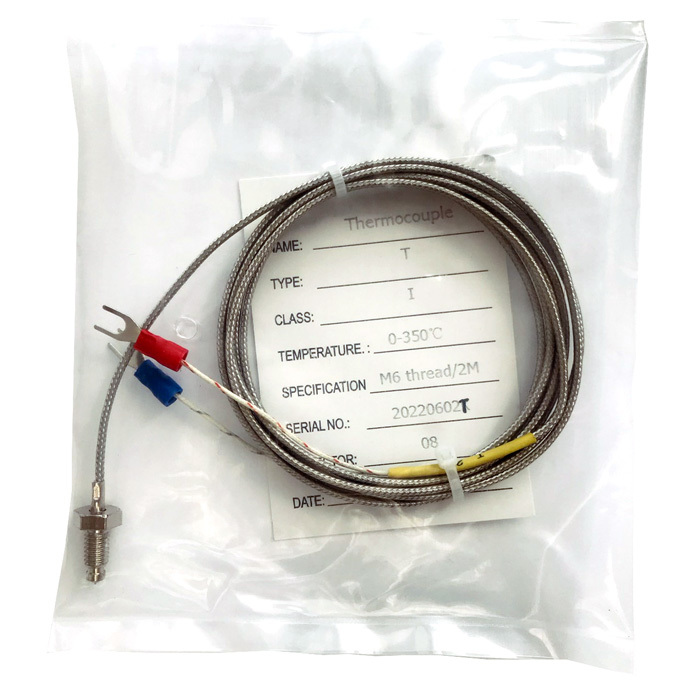

TC type T termočlánkové teplotní čidlo závitem M6 a kovovým opředením
Vysoce kvalitní termočlánkové teplotní sondy typ T se senzory importovanými z Německa.
Termočlánky se dodávají v několika materiálových variantách.
Každý materiálový pár má jiné charakteristiky teplotního rozsahu a napětí. Napětí vytvořené termočlánkem je vždy malé, v rozsahu milivoltů, a je nelineární.
Termočlánky nabízí několik výhod:
- Široký teplotní rozsah
- Cenově dostupné
- Rychlá odezva
- Jednoduché použití
Technické parametry:
- Model: TC-M6K1-01
- Typ: termočlánkové čidlo (TC) - typ T
- Class: A
- Rozsah teploty: -250 až +550°C
- Pouzdro: M6 závit, Cu-měď
- Typ kabelu: kabel se skelnou izolací a kovovým opředením
- Typ vodičů: 2 samostatné vodiče
- Délka přívodů: 1/2/3/5m nebo podle přání
POZNÁMKA: Před objednáním se ujistěte, že vaše zařízení podporuje vybrané senzory. Po výměně mohou články vyžadovat kalibraci pomocí zařízení pro měření teploty. Přesnost termočlánkových sond se v čase snižuje a musí být pravidelně kalibrovány a po dlouhodobém použití vyměněny.
Pro objednávky více než 100 kusů mohou být sondy upravovány podle potřeb zákazníka.
Tabulka níže uvádí některé běžné termočlánky a jejich základní parametry.
| Typ | Materiály | Min. teplota | Max. teplota | Min. °C | Max. °C |
| J |
Železo |
0 °C | 750 °C | 0 mV | 42,281 mV |
| T | Měď Konstantan(Cu-Ni) |
-250 °C | 350 °C | -6,18 mV | 17,819 mV |
| K | Chromel (Ni-Cr) Alumel (Ni- Al) |
-200 °C |
1250 °C | -5,891 mV | 50,644 mV |
| E | Chromel (Ni-Cr) Konstantan (Cu-Ni) |
-200 °C | 900 °C | -8,825 mV | 68,787 mV |
| N | Nicrosil (Ni-Cr-Si) NiSil (Ni-Si-Mg) |
-260 °C | 1300 °C | -4,336 mV | 47,513 mV |
| S | Platina-13% Rhodium Platina |
-50 °C | 1768 °C | -0,236 mV | 18,693 mV |
| B | Platina-30% Rhodium Platina-6% Rhodium |
0 °C | 1820 °C | 0 mV | 13,82 mV |
| C | Wolfram-5% Rénium Wolfram -26% Rénium |
0 °C | 2320 °C | 0 mV | 37,107 mV |

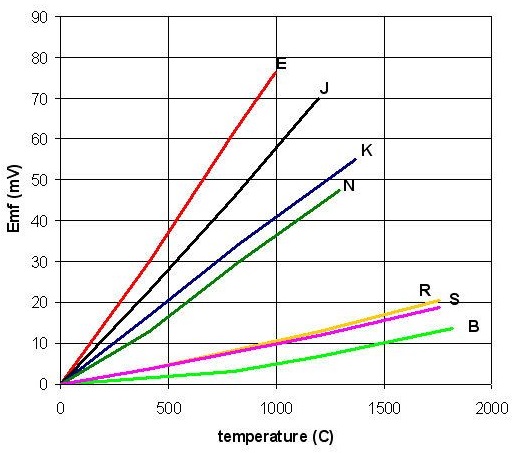

T, K a E představují nejčastější termočlánky používané v průmyslu:
