NanoVNA v2 S-A-A-2: 50kHz-3000MHz přenosný vektorový síťový analyzátor

NanoVNA v2 S-A-A-2: 50kHz-3000MHz přenosný vektorový síťový analyzátor

Hodnocení produktu: 5/5 (1x)

Vaše hodnocení:

NOVINKA

Velmi kvalitní nízkonákladový vektorový síťový analyzátor. Mimo jiné se používá k ladění antén, filtrování a měření ztrát v kabelech.

2865 Kč s DPH

Import kód: 11415

Dostupnost: Skladem

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

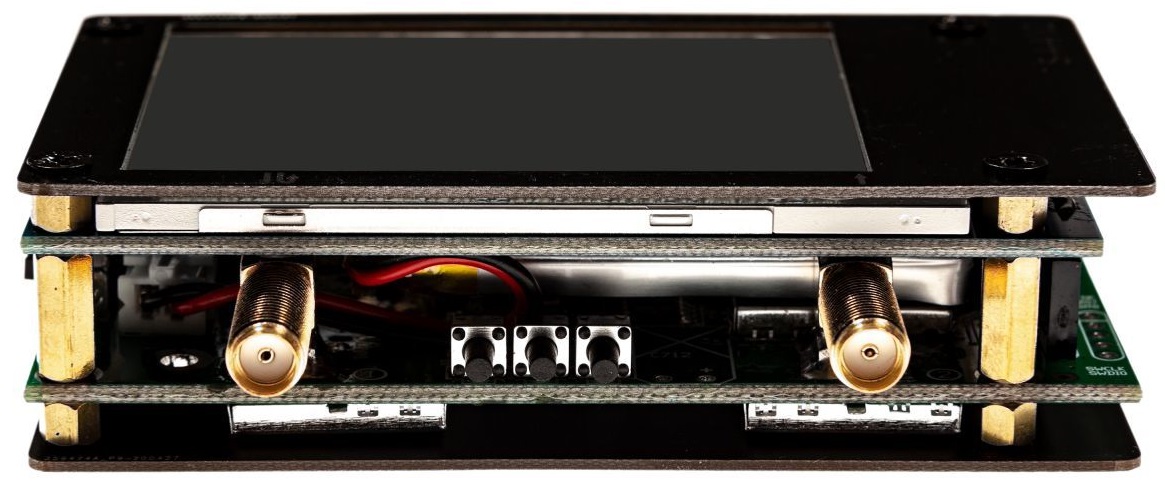

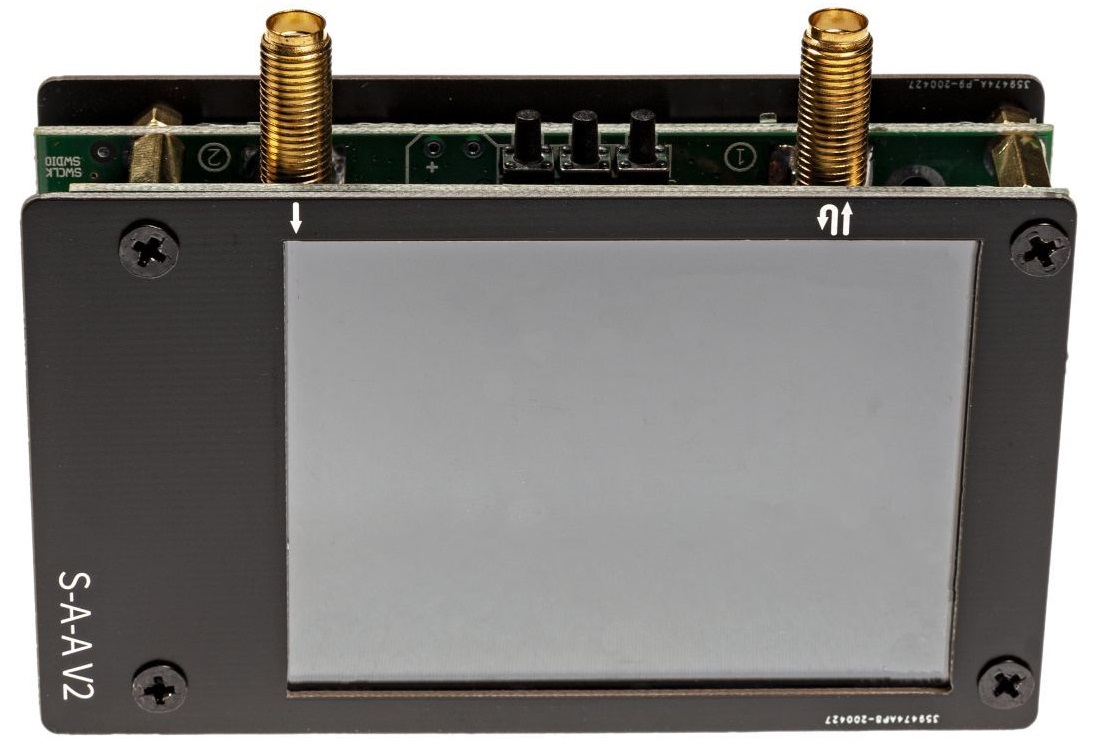

NanoVNA v2 S-A-A-2: 50kHz-3000MHz+ přenosný vektorový síťový analyzátor a 2,8" LCD obrazovkou a kalibrační sadou SOLT

  • NanoVNA V2+ S-A-A-2 je velmi kvalitní nízkonákladový vektorový síťový analyzátor.
  • Mimo jiné se používá k ladění antén, filtrování a měření ztrát v kabelech.
  • Má frekvenční rozsah od 50 kHz do 3 GHz a dynamický rozsah 70 dB (< 1,5 GHz) / 60 dB (> 3 GHz).
  • Je napájen přes mikro USB a může také fungovat na Li-Ion baterie (není součástí balení).
  • Je kompatibilní s VNA-QT PC softwarem.

Specifikace:

  • Materiál: PCB + akryl
  • Barva: černá
  • Rozsah frekvence: 50 KHz - 3 GHz
  • Dynamický rozsah systému (kalibrováno): 70 dB (až do 1,5 GHz), 60 dB (až do 3 GHz)
  • Úroveň hlasitosti S11 (kalibrováno): -50 dB (až do 1,5 GHz), -40 dB (až do 3 GHz)
  • Frekvence vlnění: 100 bodů/s
  • Displej: 2,8", 320 x 240
  • USB rozhraní: mikro USB
  • Napájení: USB, maximální nabíjecí proud - 1 A
  • Baterie: 1 x 1950mAh lithiová baterie (je součástí balení)
  • Konektor baterie: JST-XH 2,54 mm
  • Maximum bodů vlnění (na zařízení): 201
  • Maximum bodů vlnění (USB): 1024
  • Port 2 návratová ztráta (1,5 GHz): 20 dB typ
  • Port 2 návratová ztráta (3 GHz): 13 dB min
  • Velikost balení: 170 x 100 x 35 mm (6,7 x 3,9 x 1,4 palce)
  • Hmotnost balení: 225 g / 7,9 unce

Poznámka:
1. Stažení VNA-QT softwaru: https://github.com/nanovna/NanoVNA-QT/releases
2. Nanovna-saver: https://github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Uživatelská příručka: https://nanorfe.com/nanovna-v2-user-manual.html

Seznam balení:

  • 1 * S-A-A-2 hostitel (s 1950mAh baterií)
  • 1 * Mikro USB datový kabel
  • 2 * 300mm SS405RF kabel SMA samec/samec
  • 1 * SMA samčí kalibrační sada - OPEN
  • 1 * SMA samčí kalibrační sada - SHORT
  • 1 * SMA samčí kalibrační sada - LOAD
  • 1 * SMA konektor samice/samice
  • 1 * Sada s doplňky
