YB28VE-W Digitální měřič napětí a kapacity baterií

YB28VE-W Digitální měřič napětí a kapacity baterií

Hodnocení produktu: 4.67/5 (3x)

Vaše hodnocení:

NOVINKA

Vhodné pro lithiové a olověné baterie. Široká škála použití, jako například vyhlídkové/golfové vozíky, elektromobily a další druhy elektrozařízení.

295 Kč s DPH

Import kód: 11970

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

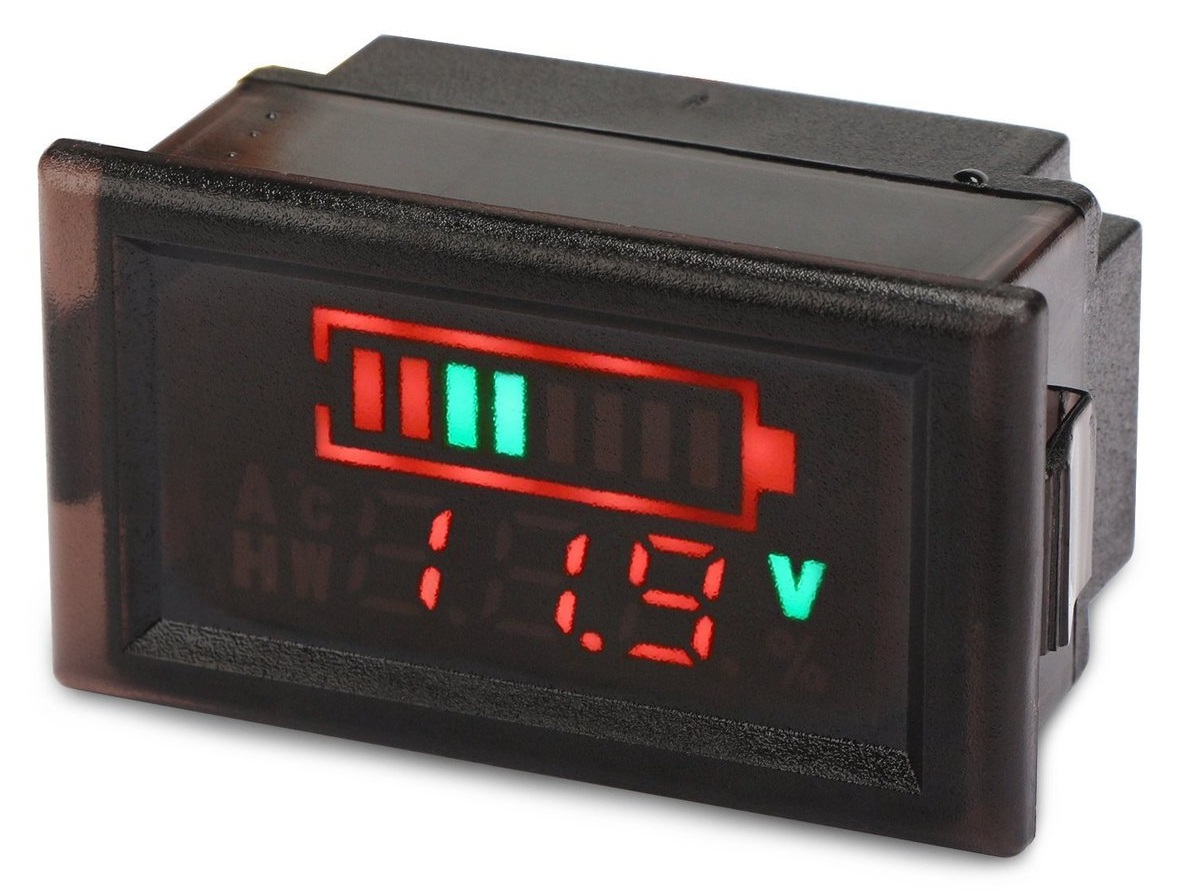

YB28VE-W univerzální tester/indikátor lithiových baterií a olověných akumulátorů

Zobrazení procenta kapacity a napětí umožňují sledovat stav elektrického zařízení.

Díky přehlednému LCD displeji může funkce upozornění na nízký výkon přesně a včas zkontrolovat stav baterie.

S funkcí ochrany proti zpětnému chodu.

Široká škála použití, jako například vyhlídkové/golfové vozíky, elektromobily a další druhy elektrozařízení. Vhodné pro lithiové a olověné baterie.

  • Displej může současně zobrazovat napětí a procento napětí.
  • Dokáže měřit nastavitelný rozsah napětí 6-120 V.

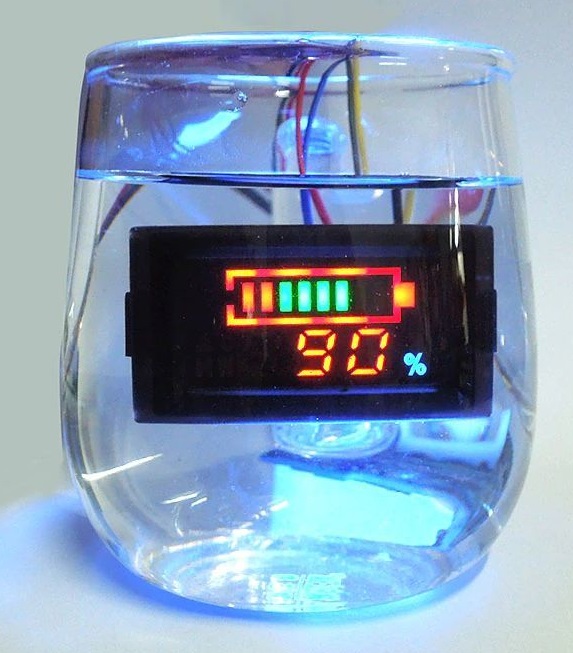

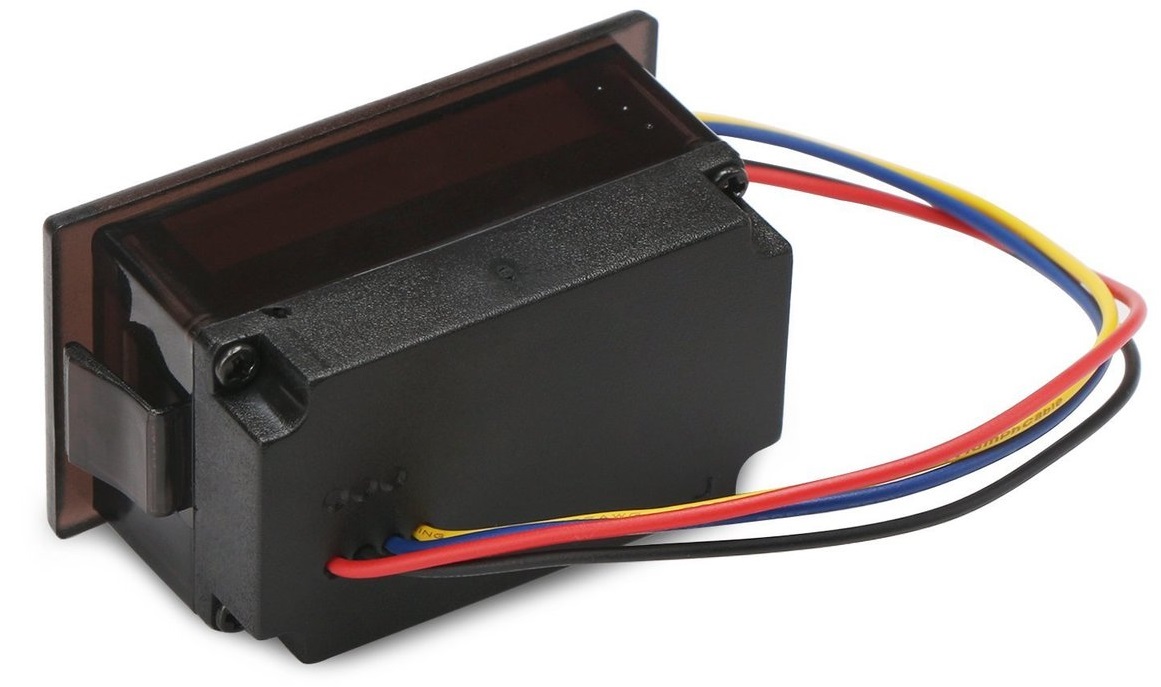

  • Vodotěsný a snadno připojitelný pouze dvěma vodiči.

Upozornění:

  1. Měřič je standardně nastaven na 12 V.
  2. Pro nastavení typu baterie použijte níže uvedené pokyny.
  3. Bez správného nastavení nebude měřič pracovat správně!

Instalace a nastavení:

Zapojte (červený na + a černý na -)

Stiskněte na několik sekund tlačítko, abyste se dostali do režimu nastavení:

1-UKalibrace napětí
2-b:Nastavení typu baterie
3-C:Nastavení počtu baterií
4-d:Nastavení "režimu zobrazení"

1-U: Kalibrace napětí: Když jste v režimu 1-U, stiskněte tlačítko pro vstup do režimu kalibrace napětí, uvolněte jej a stiskněte znovu, napětí se zvýší; uvolněte tlačítko a poté jej stiskněte pro snížení napětí; zopakujte a uložte stávající nastavení, dokud displej bliká.

2-b: Nastavení typu baterie: Když jste v režimu 2-b, stiskněte tlačítko pro změnu typu baterie, mačkejte ho dále a postupně se zobrazí: 1,2V__3,2V__3,7V__12V (při nastavování vhodného typu baterie uvolněte tlačítko, uložte stávající nastavení, když displej bliká).

  • 1,2 V: Baterie Ni-MH, každá baterie 1,2V
  • 3,2 V: Lithium-železo fosfátová baterie, každá baterie 3,2V
  • 3,7 V: Polymerová lithiová baterie, každá baterie 3,7V
  • 12 V: Olověná baterie, každá baterie 12V

3-C: Nastavení počtu baterií:
V režimu "3-C" stiskněte tlačítko pro vstup do nastavení počtu baterií.
Uvolněte tlačítko a stiskněte znovu, hodnota se upraví směrem nahoru; uvolněte tlačítko a poté jej stiskněte pro sestupné nastavení; opakujte nastavení na příslušný počet baterií.

Počet článků pro různé typy baterií:

  • 12 V Olověná baterie: 1-10 článků
  • 3,7 V Lithium-polymerová baterie: 2-28 článků
  • 3,2 V Lithium-iontová baterie: 2-32 článků
  • 1,2 V Baterie NI-MH: 10-70 článků

Nastavte do vhodného režimu, uložte stávající nastavení, dokud displej bliká.

4-d: Nastavení "režimu zobrazení"

  • V režimu „4-d" stiskněte tlačítko pro vstup do režimu zobrazení nastavení.
  • Uvolněte tlačítko, stiskněte jej jednou, zobrazí se jeden režim: V je napětí, % je procento výkonu (tyto dva údaje se budou zobrazovat cyklicky)
  • Nastavte do vhodného režimu, uložte stávající nastavení, dokud displej bliká.

Vzory nastavení:

Olověná baterie

2-b

Typ baterie

3-C

Počet baterií

Lithium Polymerová baterie 2-b

Typ baterie

3-C

Počet baterií

12 V

12 V 1 12 V 3,7 V 3

24 V

12 V 2

18 V

3,7 V 5

36 V

12 V 3

24 V

3,7 V 7

48 V

12 V 4

36 V

3,7 V 10

60 V

12 V 5

48 V

3,7 V 13

72 V

12 V 6

60 V

3,7 V 16

84 V

12 V 7

96 V

12 V 8

Technické parametry:

  • Model: YB28VE-W
  • Rozsah měření napětí: DC6~120 V, maximální vstupní napětí nesmí překročit 120 V
  • Zkušební napětí: DC6~120 V (automatické řazení desetinné čárky):
    • Minimální rozlišení pod 100 V: 0,1 V
    • Minimální rozlišení 100 V: 1 V
  • Energetické rozlišení: 1 %
  • Pracovní proud: < 20 mA
  • Displej obrazovky: LED
  • Vnější rozměr: D 54 x Š 30 x V 21 mm
  • Otvor pro instalaci: 47,2 x 27,3 mm
  • Rychlost měření: více než 500 ms/krát
  • Přesnost měření napětí: 1 % (+/-2 číslice)
  • Délka vedení: >150 mm
  • Minimální napájecí napětí: +6 V
  • Maximální napájecí napětí: +120 V
  • Provozní teplota: -10 °C ~ +50 °C
  • Pracovní vlhkost: 10 ~ 80 % (bez kondenzace)
