NanoVNA-H 4: 10kHz-1500MHz přenosný vektorový síťový analyzátor - sada 6ks

NanoVNA-H 4: 10kHz-1500MHz přenosný vektorový síťový analyzátor - sada 6ks

Hodnocení produktu: 5/5 (6x)

Vaše hodnocení:

NOVINKA

Lepší s vhodně upraveným firmwarem. Frekvenční přesnost je 0,5 PPM nebo lepší, RF výstupní napětí je 13 dBm a SWR < 1.1.

2995 Kč s DPH

Import kód: 11418

Dostupnost: Skladem

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Souprava NanoVNA-H4 - obsahuje 10kHz-1500MHz přenosný vektorový síťový analyzátor, kalibrační sadu SOLT, 6ti dílnou sadu tlumičů, adaptéry pro rychlé připojení, nízko ztrátové LMR200 kabely, pouzdro a další vybavení. 6ks!

Souprava NanoVNA-H4 obsahuje open-hardware vektorový síťový analyzátor navržený ttrftech (GitHub), která vám umožní snadné testování většiny RF zařízení.

Část všech výnosů z prodeje této soupravy je vyplácena týmu ttrftech, aby pokračoval v dalším vývoji NanoVNA-H4. RF sekce jsou EMI stíněné, což snižuje potenciální rušení a zlepšuje přesnost přístroje.

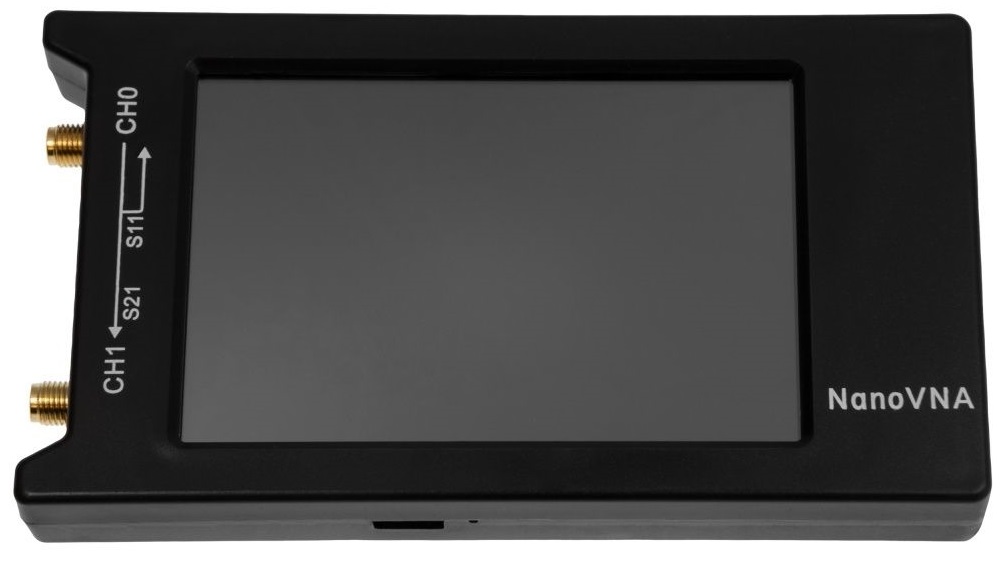

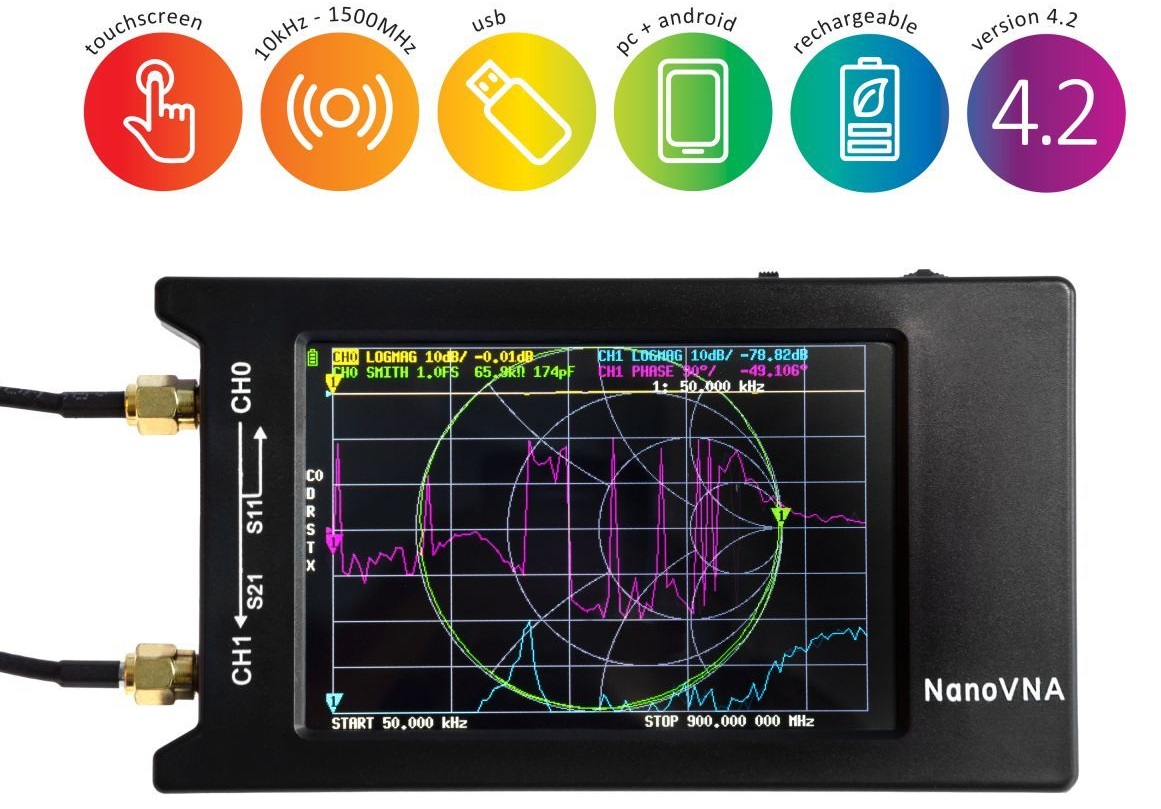

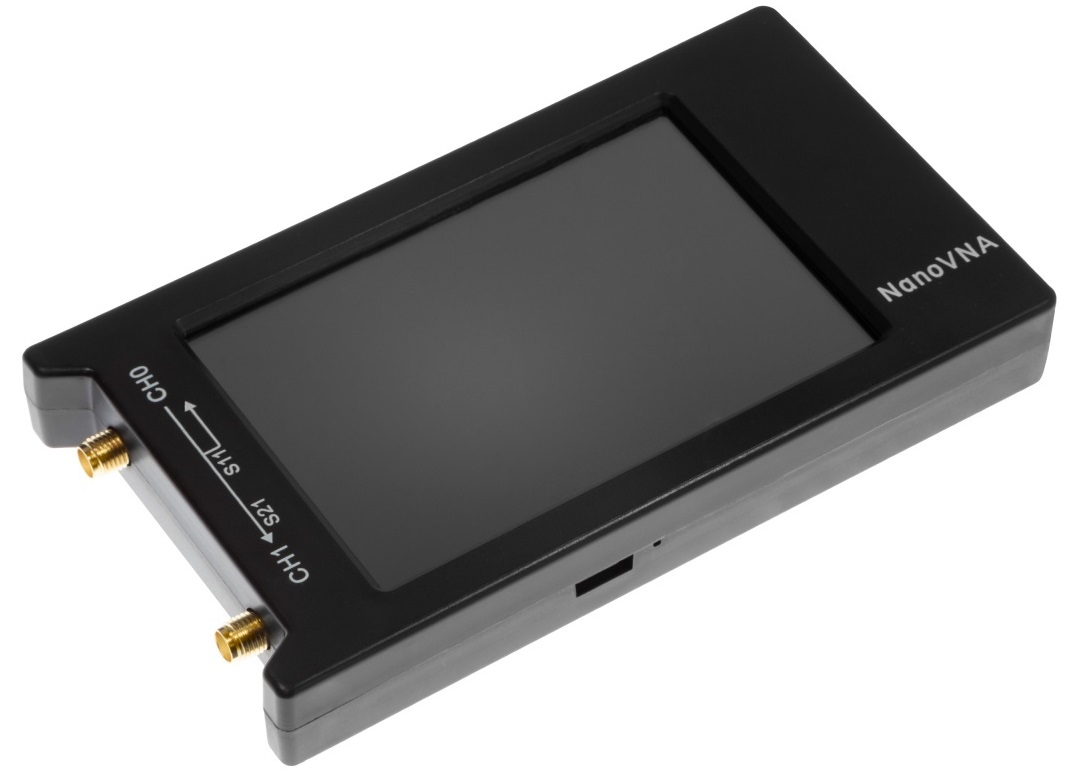

NanoVNA-H4 obsahuje 4" TFT dotykovou obrazovku s jednoduchým rozhraním, které umožňuje měření S-parametrů (S11 a S21), SWR, fáze a schopnost Smithova diagramu.

Rozměry jsou pouze 85 x 54 mm, je chráněna PCB pouzdrem a je vybavena 1950mAh baterií, NanoVNA je ideální pro přenosná měření a další operace.

Schopnost měření minimálně 10kHz-1500MHz - a lepší s vhodně upraveným firmwarem (všimněte si, že hodnoty mohou být mimo zamýšlené operační frekvence nižší).

Frekvenční přesnost je 0,5 PPM nebo lepší, RF výstupní napětí je 13 dBm a SWR < 1.1.

NanoVNA-H4 může také komunikovat s vaším PC přes USB-C (sériový režim). USB kabel je součástí balení.

Specifikace:

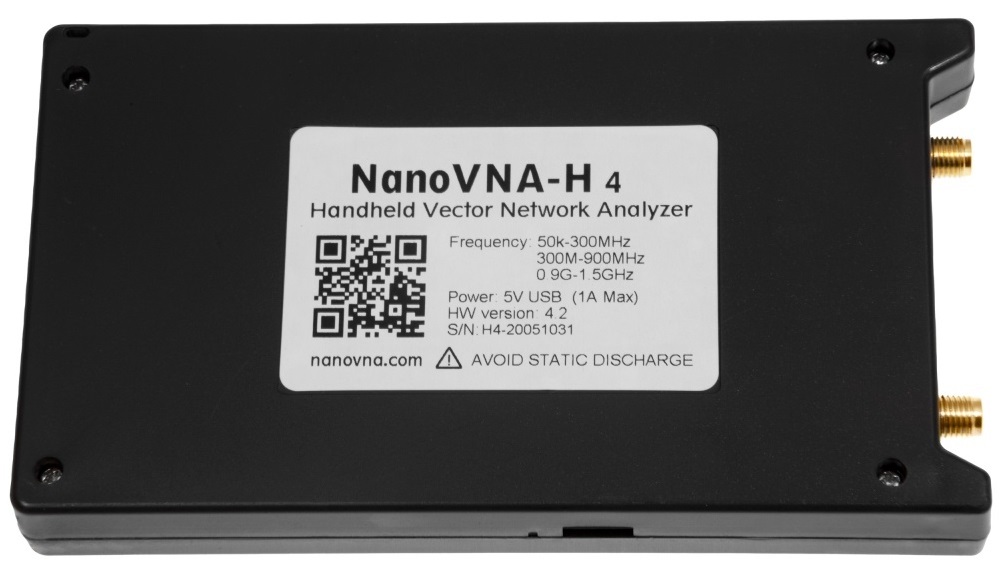

  • Model: NanoVNA-H4
  • Measurement frequency: 10KHz -1.5GHz ( below 50kHz the perfomance drops)
  • RF output: 0dbm (±2dbm)
  • Frequency stability: 0.5ppm
  • Measurement range: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB(0.9G-1.5GHz)
  • Port SWR: < 1.1
  • Display: 3.95 inch TFT (320 x 480)
  • USB interface: USB type-C communication mode: CDC (serial)
  • Power: USB 5V 200mA, built-in 1950mAh battery, maximum charging Current 1A
  • Number of scanning points: 101 (fixed)
  • Display Tracking: 4, Marking: 4, Setting Save: 5
  • ABS case: 75mm x 133mm x 18mm (excluding protrusions)

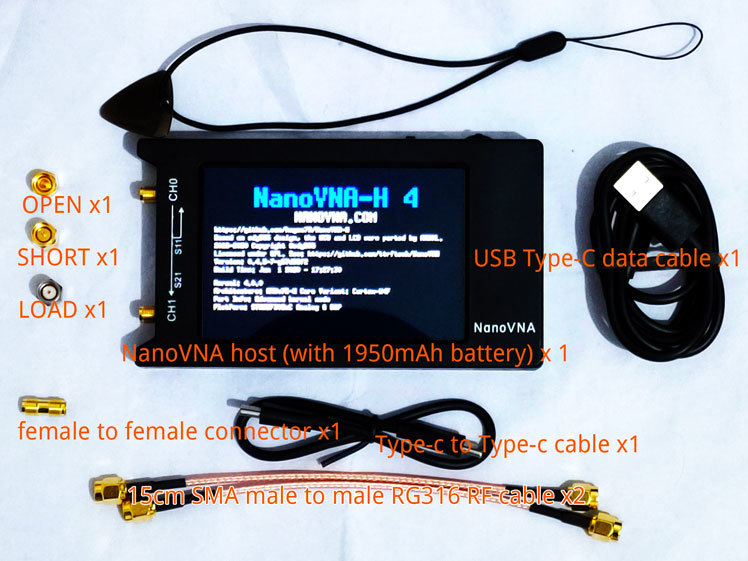

Obsahuje:

  • NanoVNA s EMI stíněním a 1950baterií

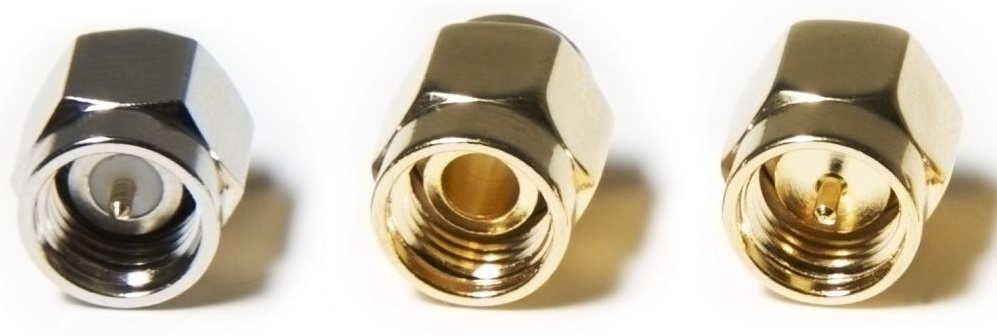

  • SMA kalibrační sada 3 ks

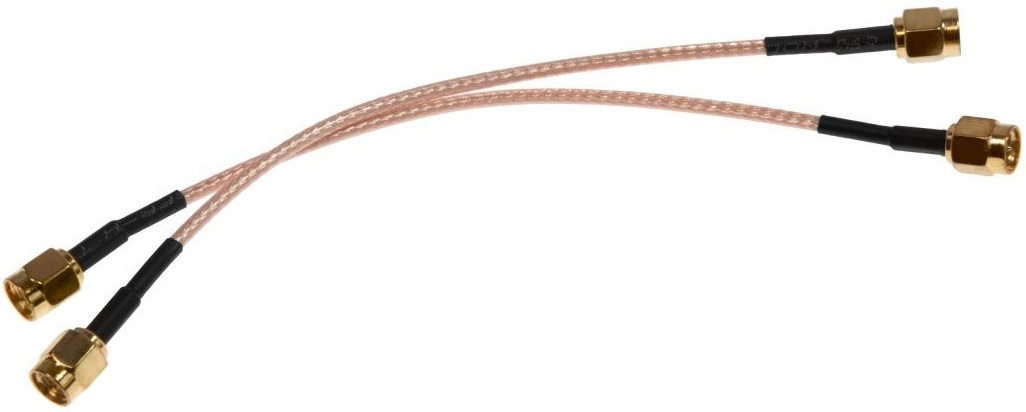

  • Kabel RG174, 30 cm, 2 ks

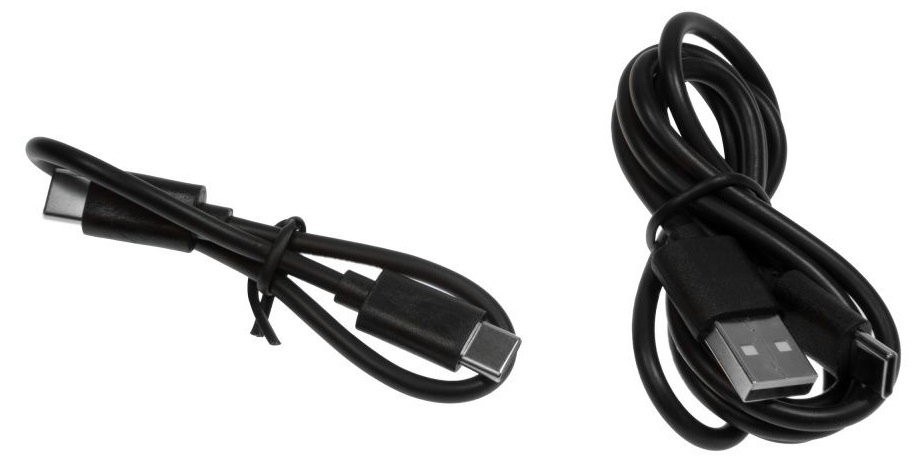

  • USB-C datový kabel, 30 cm
