Třífázový solid state AC regulátor napětí 380V
Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny třífázovým AC vstupem a plně variabilním AC výstupem.
Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u třífázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.
Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích.
Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách.
Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.
Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!
Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory.
Jedná se o všechny třífázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.
SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.
Vlastnosti:

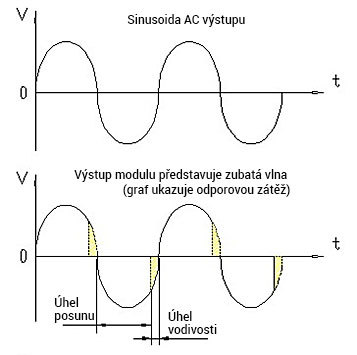

- Řada LSA Loncont modulů regulátoru fázového posunu kombinuje obvod aktivace posuvu, jednosměrný nebo dvoucestný tyristor, RC odporový absorpční obvod a napájecí obvod. Automatické nebo ruční nastavení slouží pro nastavení napětí na zátěži a výstupního výkonu.

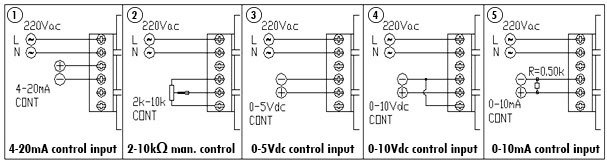

- 0-5Vdc, 0-10Vdc, 4-20mA a další plně kompatibilní režimy automatického ovládání; lze použít i ruční ovládání; výstupní napětí je lineárně nastavitelné od 0V do max. hodnoty.
- Vestavěný výkonový transformátor – jednoduché zapojení, jednoduché použití a nákladově efektivní.
- Modul využívá SMT technologii a DCB keramickou desku – stabilní výkon a vysoká spolehlivost, vhodné použít s reaktivní nebo odporovou zátěží.
- Modul nabízí LED indikaci napájení a LED indikace regulace výstupu.
- Celková izolace mezi jednotlivými vstupy a hlavním obvodem; napěťová odolnost izolačního materiálu je větší než 2 000 Vac.
- Půlvlna je nejčastěji používána v aplikacích při míchání materiálu, jako je cement, glutamát monosodný, krmivo. Možnost ovládat sílu vibrací vibračního stroje.
- Modul má funkci pomalého startu při zapnutí, která snižuje instantní proud zátěže při zapnutí. Ochrana modulu a zvýšení životnosti zátěže.
Otevřená smyčka: výstupní napětí je určováno ovládacím signálem, ale současně změnou externích faktorů, jako jsou fluktuace síťového napětí, typ zátěže a změna výkonu zátěže atd. Pokud je výstupní napětí určeno pouze daným ovládacím signálem, a nikoliv externími faktory, je nutné použít obvod záporné zpětné obvody.
Výrobky s otevřenou smyčkou jsou dobře použitelné pro většinu průmyslových aplikací jako např. přesná kontrola teploty, lze použít jako kombinace nástroje kontroly teploty + modul otevřené smyčky s kontrolou tlaku.
Výhody uzavřené smyčky (negativní zpětná vazba): výstupní napěťový regulátor v případě fluktuace síťového napětí nebo změn zátěže umožňuje modul zachovat konstantní výstup. Doporučeno pro zajištění stability výstupního napětí.
Rozměry: LSA řada:
Technické údaje:

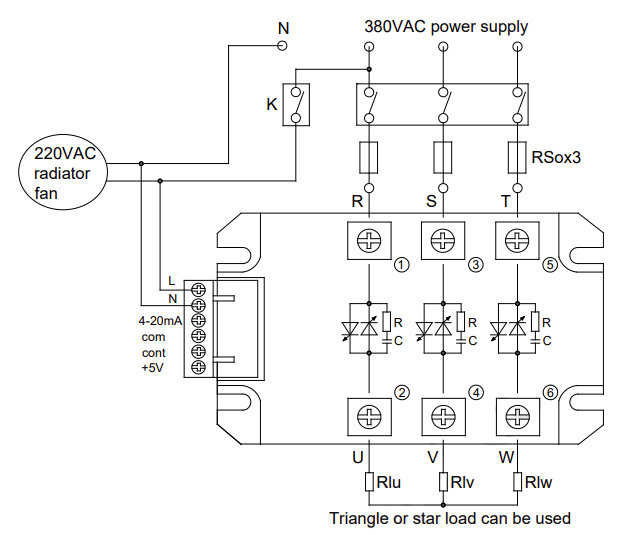

- Vstupní napětí: 380VAC
- Výstupní napětí: 0-220Vac
- Zátěžový proud: 15-200A
- Ovládací režimy: 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA, 10K potenciometr
- Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
- Izolační odpor: 500 MΩ min při 500 VDC
- Vnější rozměry: 105x75x34.5mm
- Terminály: Šroub
- Provozní teplota: -25 až 75°C
- Výrobce: Loncont Čína
Obsah balení:
- 1x LSA-TH3PxxY jednofázový AC regulátor 380V
Kdy je vhodné tento regulátor použít:
- Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky.
- Tento regulátor není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem !
- Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.
Jak vybrat správný regulátor:
U čistých odporových zátěží násobte provozní proud třemi.
- Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A - LSA-H3P40YB
U indukčních zátěží (motory) násobte provozní proud pěti.
- Příklad: (5kW/3800V) * 5 = 65, takže nejvhodnější model bude 70A - LSA-H3P70YB
Chlazení:
- Aby se modely s výkonem 40A, 50A, 70A a 90A nepřehřívaly a pracovaly správně, je nutné použít chladič. Čísla modelů s H na konci jsoudodávány včetně chladiče.
- Modely s jmenovitými hodnotami 120A, 150A, 200A a 300A vyžadují aktivní chlazení.
- Čísla modelů s H+F obsahují chladič a ventilátor.
Nepoužívejte modely s hodnotou vyšší než 25A, aniž by byly chlazeny!
