Dvojitý stejnosměrný regulátor otáček pro DC motory - PWM 3V-36V 2x30A

Dvojitý stejnosměrný regulátor otáček pro DC motory - PWM 3V-36V 2x30A

NOVINKA

Ovladač zvládá kontinuální proud 2x30A a špičkový proud 80A.

1270 Kč s DPH

Import kód: 10565

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Ovladač FULL BRIDGE speciálně navržený pro robotické závody a DC motory s vysokým proudem.

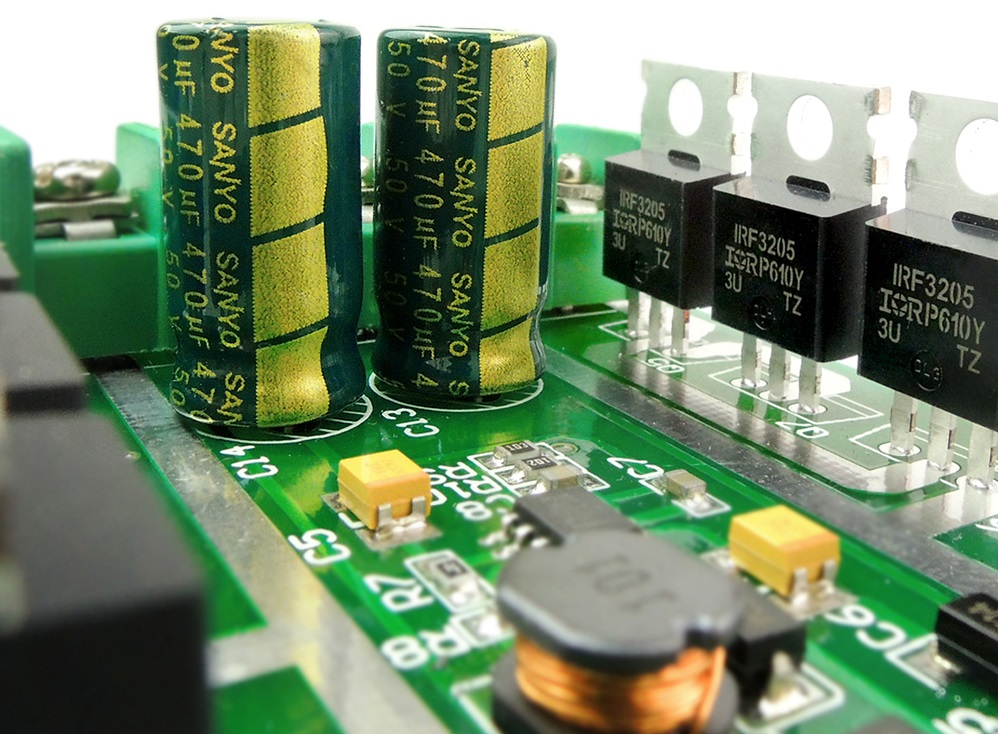

Tento duální vysokoproudý motor má dva kompletní půl-mostové čipy, IRF3205 HEXFET Power MOSFET komponenty a vysokokapacitní bootstrap kondenzátory.

Jeho vynikající výkon a účinnost nelze srovnávat s ovladači založenými na L298.

Ovladač zvládá kontinuální proud 2x30A a špičkový proud 80A.

MOSFET čip má brzdnou funkci a zpětnou vazbu.

Tento ovladač je lepší než integrovaný napájecí čip s nízkým napájecím napětím a schémata s kombinovanými půl-mosty, pokud jde o úkoly náročné na časování a komplementární jízdní problémy.

MOSFET používající IRF3205 MOSFET N-Kanál, použití dvou vyhrazených půl-mostových čipů, boostrap kondenzátory pro zajištění dostatku napětí, lze rychle otevřít kanál MOSFET a zlepšit rychlost motoru, ale také rychle motor zabrzdit. To umožňuje rychlý start auta, ale také jeho rychlé zabrzdění.

Tato jednotka může fungovat na 0 %-99 % cyklu PWM modulace tak, aby motor mohl získat dostatečné napětí.

  • Model: TZW-36V-30A-HS
  • Napájení: 3V-36V DC
  • Maximální výkon: 2x30A pracovní / 2x80A max
  • PWM Frekvence: 22kHz
  • Klíčovací poměr: 0-100%
  • Rozměry DPS: 107x58mm

Balení obsahuje:

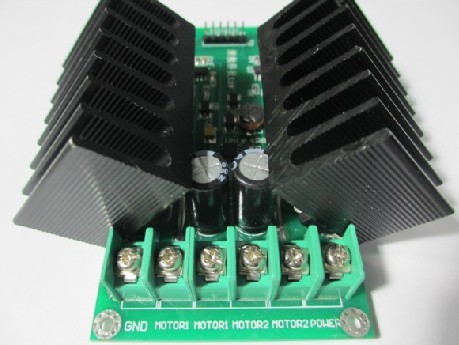

  • 1 x TZW-36V-30A-HS s chladičem

Není stavebnice!

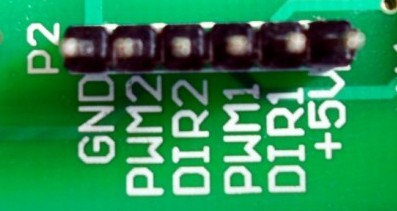

Provoz:

  • Motor vpřed: DIR = 1 PWM = PWM
  • Zpětný chod motoru: DIR = 0 PWM = PWM
  • Parkovací brzda: DIR = X PWM = 0

d

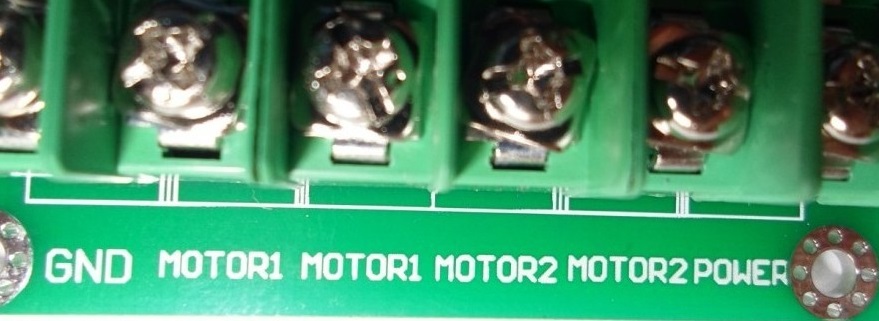

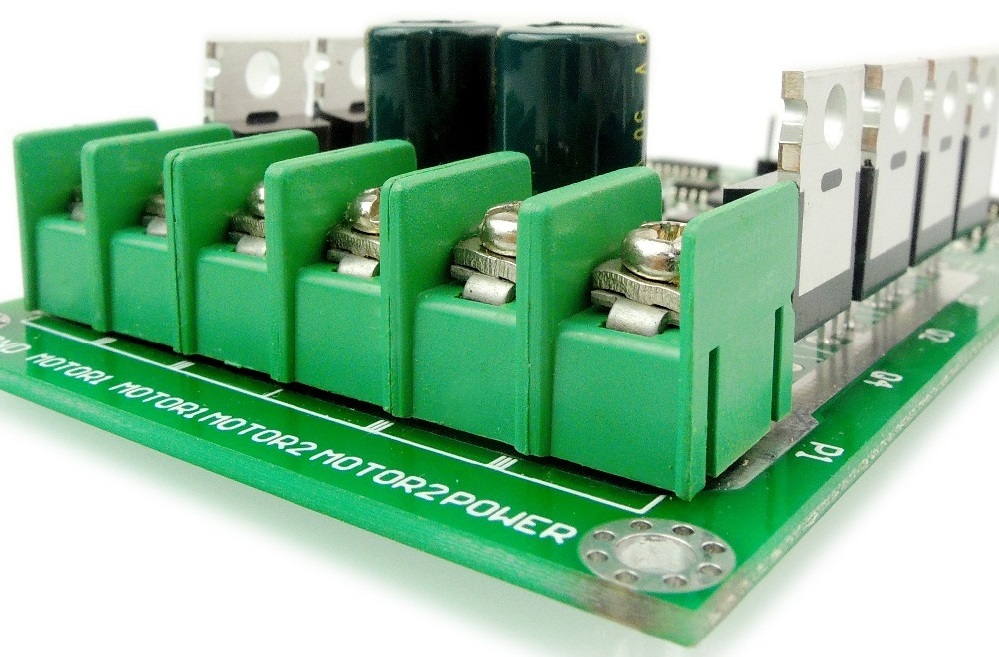

Zapojení/připojení:

  • POWER: zdroj napájení – pozitivní,
  • GND: zdroj napájení – negativní.
  • MOTOR1, MOTOR2 - výstup motoru 1 a 2
