Nooelec NESDR SMArt v4 SDR RTL přijímač sada

Nooelec NESDR SMArt v4 SDR RTL přijímač sada

NOVINKA

Sada Nooelec NESDR SMArt v4 Premium RTL-SDR s hliníkovým pouzdrem, 0.5PPM TCXO, SMA vstupem a se 3 anténami. Založený na RTL2832U a R820T2.

1765 Kč s DPH

Import kód: 11400

Dostupnost: Skladem

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Nooelec NESDR SMArt v4 SDR RTL přijímač sada

Sada Nooelec NESDR SMArt v4 Premium RTL-SDR s hliníkovým pouzdrem, 0.5PPM TCXO, SMA vstupem a se 3 anténami. Založený na RTL2832U a R820T2.

Toto prémiové RTL-SDR bylo navrženo, vyvinuto a vyrobeno společností Nooelec v USA a Kanadě za účelem použití široké škály požadovaných prvků.

SDR vylepšení:

  • NESDR SMArt obsahuje stejný ultra nízký fázový šum 0.5PPM TCXO používaný v našem mnohem menším Nano 2+ (TCXO specifikace jsou uvedené níže), zajišťuje dokonalou stabilitu ladění v téměř každém prostředí.
  • Za účelem snížení šumu byla část se zdrojem napětí předělána, aby mohla převzít pro RF vhodný regulátor napětí s šumem nižším než 10 µVRMS. To je nejméně 10x méně než u jiných designů!
  • Ve zdroji napájení byl použit kvalitně stíněný induktor, aby došlo ke zlepšení EMI odporu.
  • Leštěné hliníkové pouzdro zajišťuje, aby EMI zůstal tam kam patří--mimo citlivé RF systémy obvodů.
  • Nižší teploty na úrovní desky dále vylepšují hladinu šumu SDR.

Teplotní vylepšení:

  • Na zakázku vyrobený chladič je připojen k primární desce plošných spojů s termální přilnavostí 3M, aby odváděl teplo od obvodové desky a směrem proti pouzdru.
  • 2 kusy silikonových termálních podložek odvádějí zbytek tepla pryč od citlivých míst zařízení.
  • Spotřeba energie byla snížena na průměrně 10mA, což znamená, že vyrábí méně tepla ve srovnání s jinými designy.
  • Výsledkem je mnohem nižší teplota na úrovni desky, zvýšená odolnost, vylepšená citlivost a zaručený maximální frekvenční rozsah. Změny jsou nejprve simulovány a poté testovány s Flir E8.

Vylepšení tvarového faktoru:

  • NESDR SMArt byl navržen k minimalizování nepříjemné okluze USB portu.

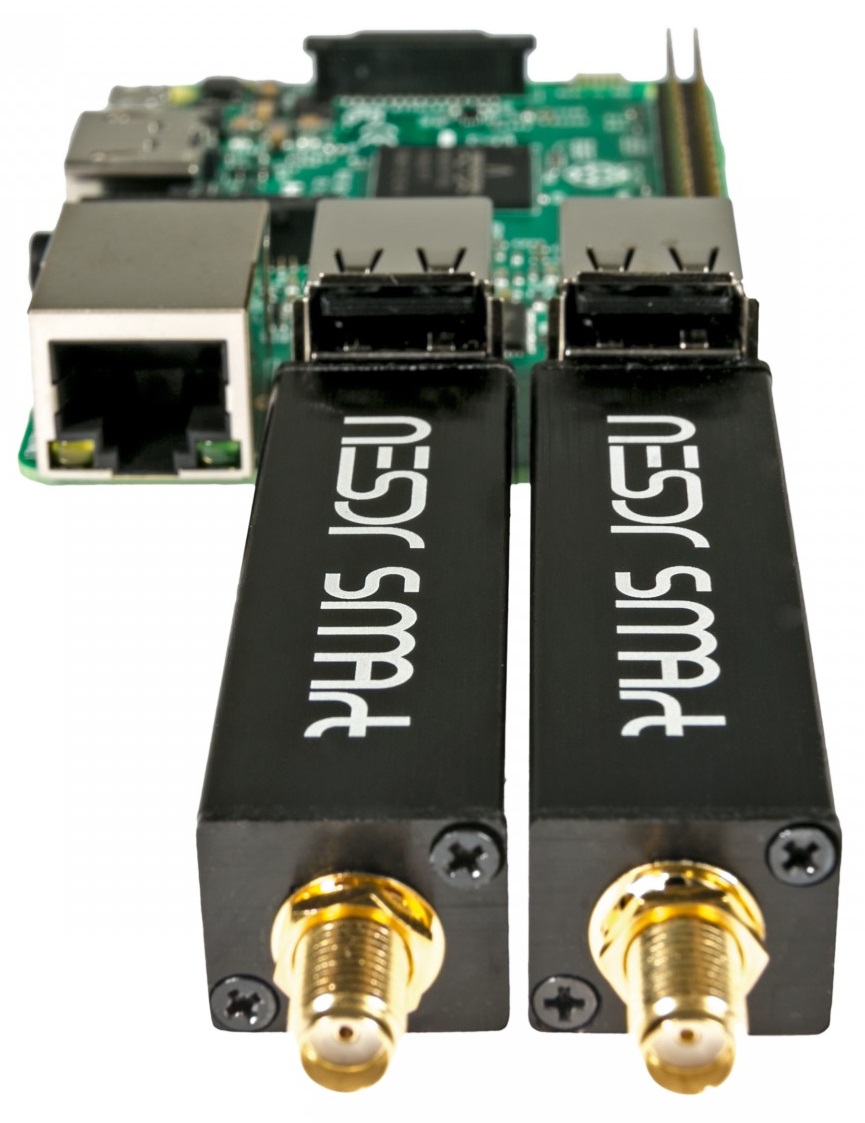

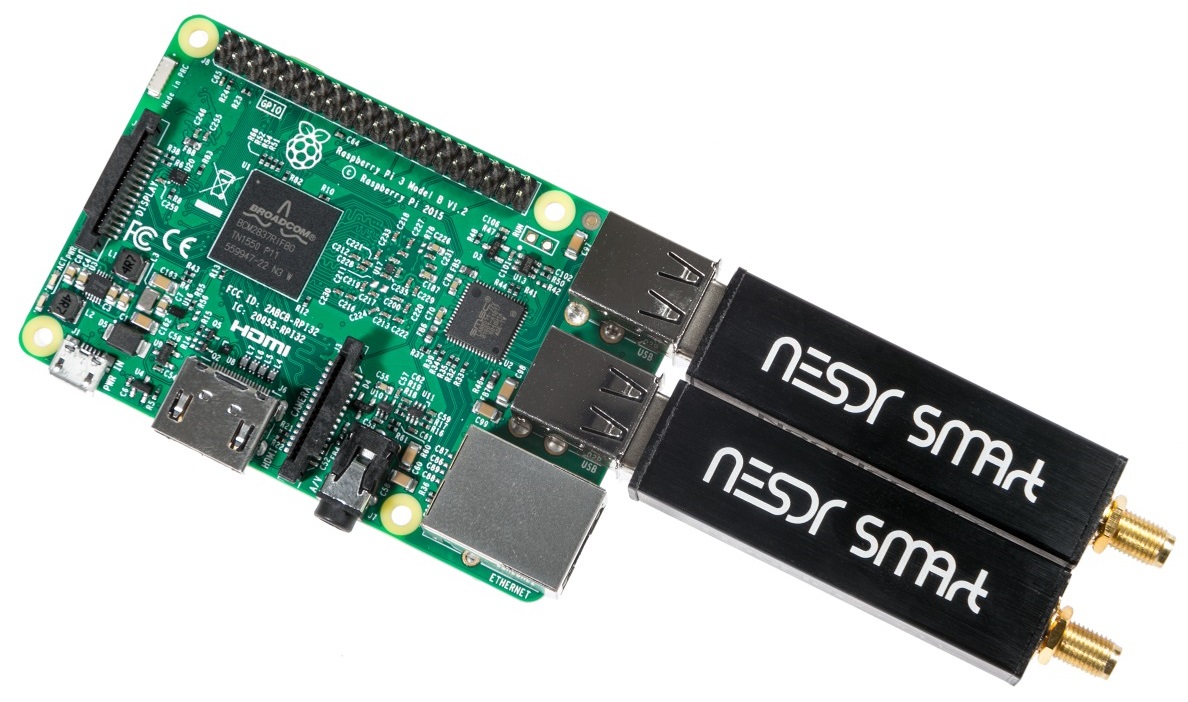

  • SDR jsme kompletně předělali, abychom zajistili, že SMArt bude moci být používán vedle jakéhokoliv zařízení podporujícího USB, včetně do těsného prostoru zabudovaných zařízení.
  • Nemusíte odstraňovat kryt, abyste používali několik SDR vedle sebe!
  • Předělaný design tvarového faktoru nám umožňuje posun do univerzálnějšího SMA anténního vstupu.

Vylepšení antény:

  • Anténa byla přidělána na širší základnu, aby byla zajištěna fyzická stabilita i při použití delšího teleskopického stožáru
  • Silnější magnet v základně antény umožňuje širokou škálu možností připevnění
  • Napájecí kabel RG58 s nízkými ztrátami nahrazuje ztrátovější kabely RG316 a RG174
  • Napájecí kabel prodloužený na 2m (6.5') pro snadnější instalaci
  • Vnější SMA konektor na anténním kabelu zajišťuje snadné připojení k NESDR SMArt a jiným RF zařízením s SMA vstupem

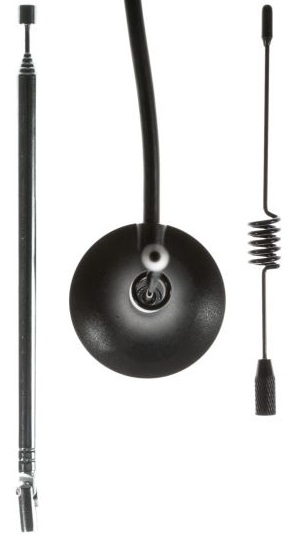

  • Obsahuje tři anténní stožáry! Teleskopický stožár s různou frekvenční schopností, anténní stožár s pevně danou frekvencí 433MHz (ISM) a anténní stožár s pevně danou frekvencí UHF (GSM)

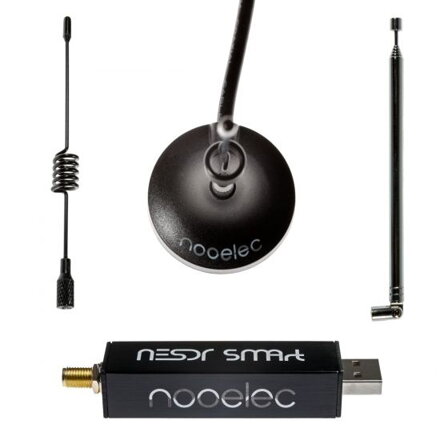

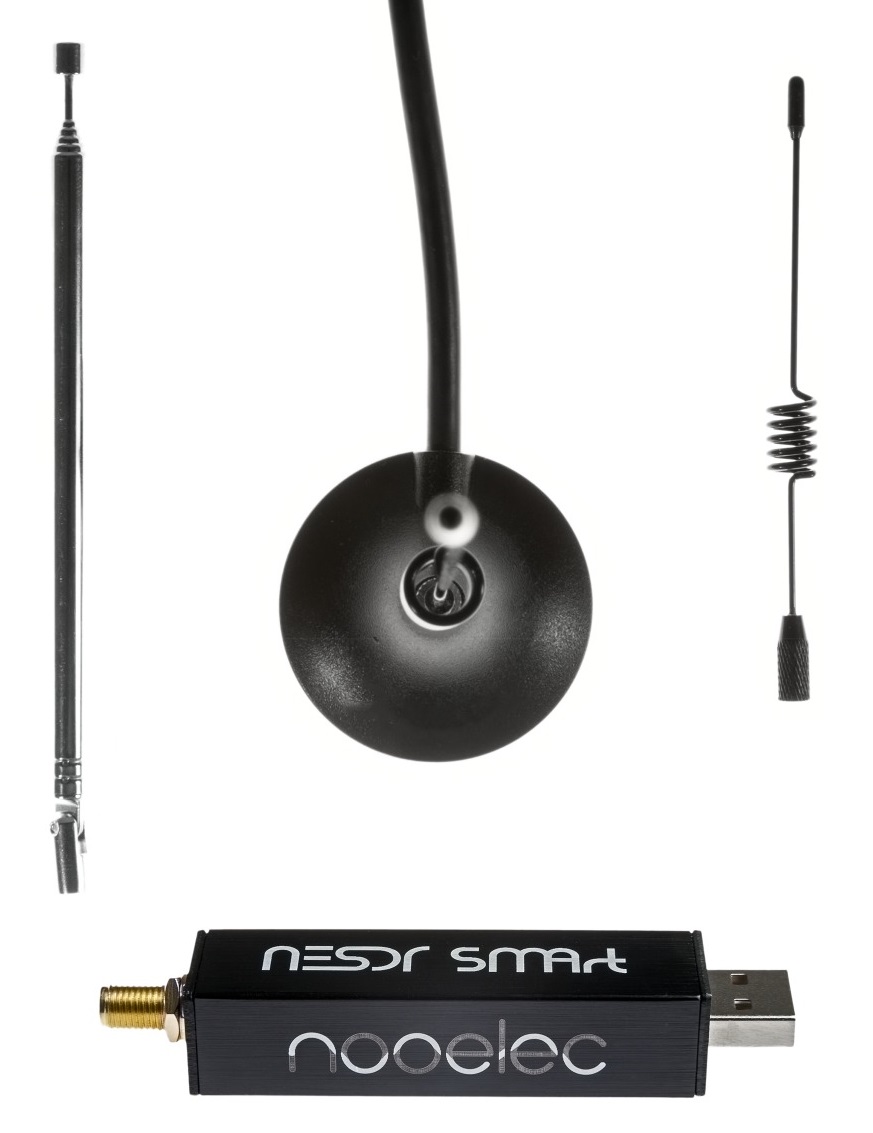

Obsahuje:

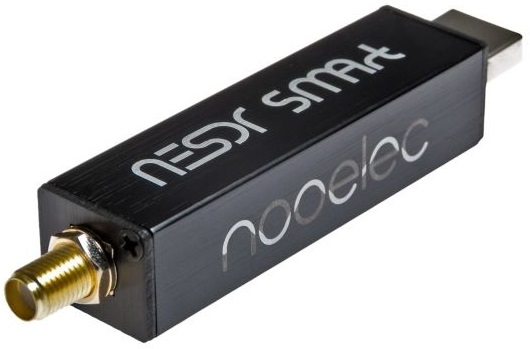

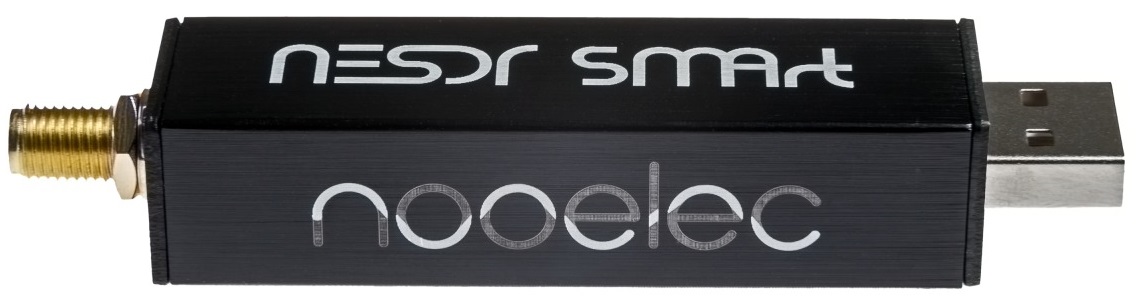

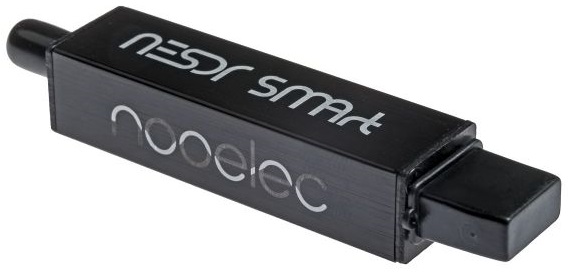

  • NESDR SMArt SDR s leštěným hliníkovým pouzdrem

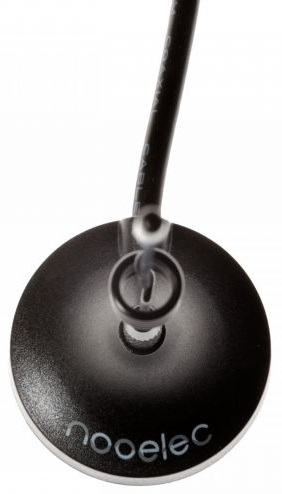

  • Základnu antény s 2m dlouhým RG58 kabelem

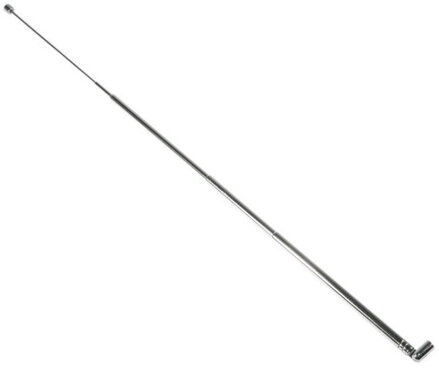

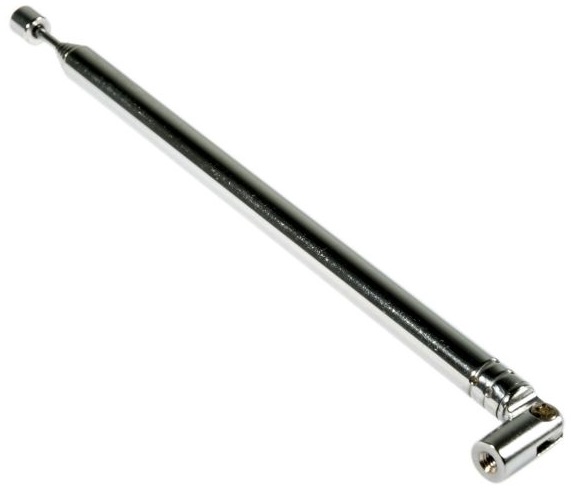

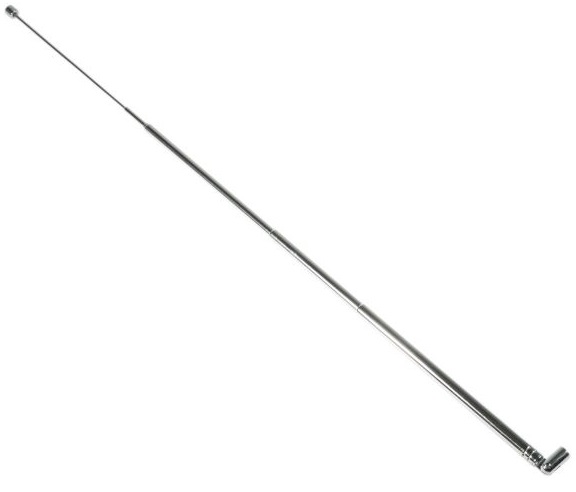

  • Teleskopický anténní stožár (různé frekvence)

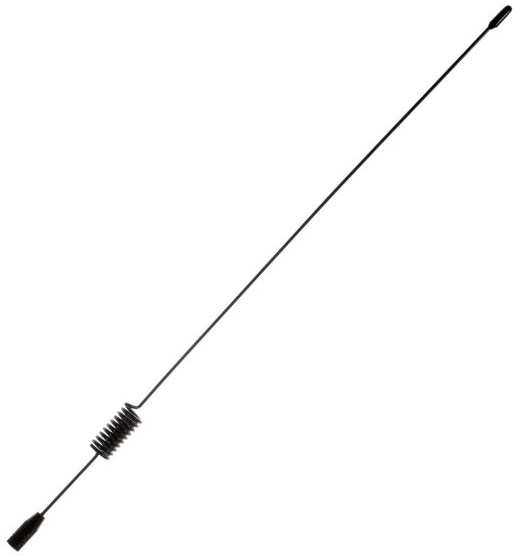

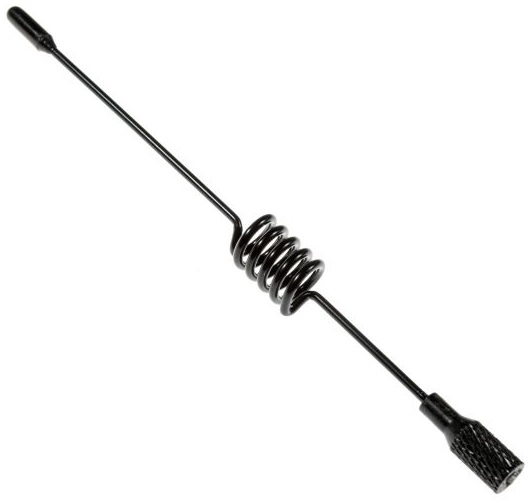

  • 433MHz (ISM) anténní stožár (pevně dané frekvence)
  • UHF anténní stožár (pevně dané frekvence)

Specifikace SDR:

  • RTL2832U demodulátor/USB rozhraní IC
  • R820T2 tuner IC
  • 0.5PPM, ultra-nízký fázový šum TCXO
  • RF regulátor napětí
  • Stíněný primární induktor
  • Zabudovaný zakázkový chladič
  • Vnitřní SMA anténní vstup
  • Velmi kvalitní černé leštěné hliníkové pouzdro
  • Přímé vzorkovací podložky na PCB

Specifikace SDR TCXO:

  • Frekvenční stabilita: 0.5PPM (max)
  • Fázový šum @1kHz offset: -138dBc/Hz (nebo lepší)
  • Fázový šum @10kHz: -150dBc/Hz (nebo lepší)
  • Fázový šum @100kHz: -152dBc/Hz (nebo lepší)

Specifikace antény:

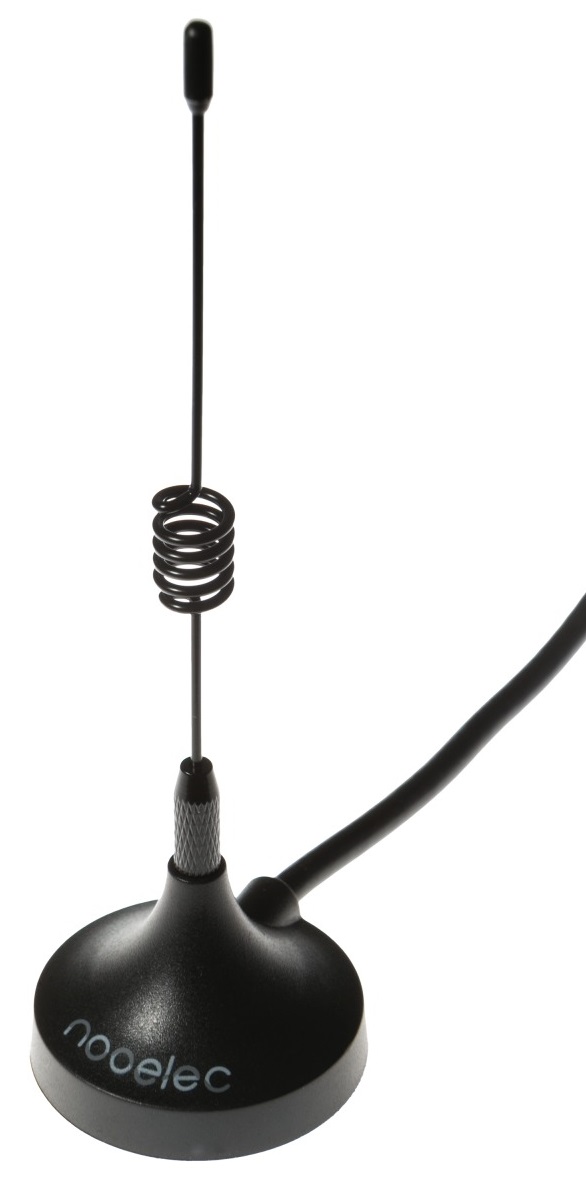

  • Široká základna se super silným magnetem uvnitř základny pro snadné připevnění
  • Napájecí kabel RG58 s nízkými ztrátami
  • 2m dlouhý (6.5') kabel, dvakrát tak dlouhý než u většiny levných SDR antén
  • Chlazený vnitřní SMA konektor pro přímé připojení k SDR nebo k jiným SMA připojeným zařízením jako je Ham It Up

Dokumentace v angličtině: http://start.nesdr.com
