Ham It Up Plus - HF Upconverter Black Enclosure

Ham It Up Plus - HF Upconverter Black Enclosure

NOVINKA

Velmi kvalitní RF konvertor pro softwarově definovaná rádio zařízení jako je série NESDR a HackRF. Rozsah frekvence mezi 300Hz-65MHz v převodovém režimu a 300Hz-6GHz v průchodovém režimu.

2730 Kč s DPH

Import kód: 11409

Dostupnost: Na dotaz

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Ham It Up Plus-HF konvertor s černým pouzdrem, podporující TCXO, ULF a se zdrojem šumu

Velmi kvalitní RF (ULF/VLF/LF/MF/HF) konvertor pro softwarově definovaná rádio zařízení jako je série NESDR a HackRF. Rozsah frekvence mezi 300Hz-65MHz v převodovém režimu a 300Hz-6GHz v průchodovém režimu.

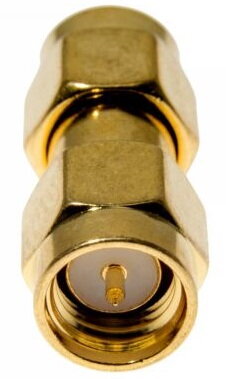

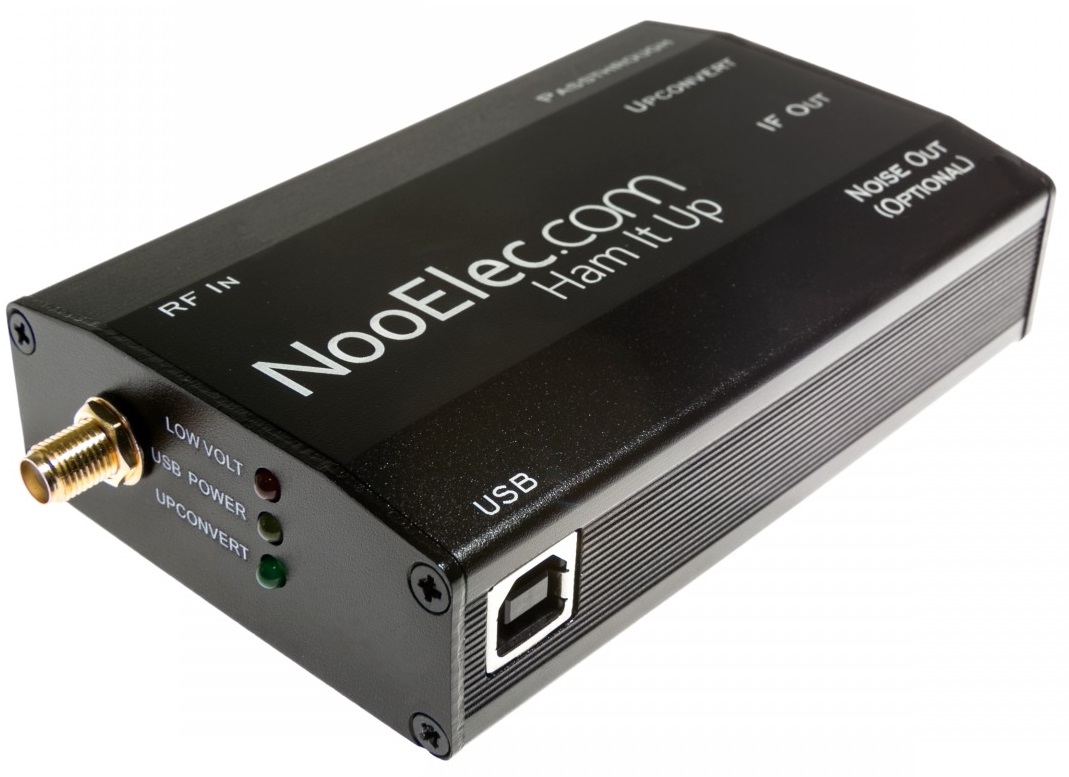

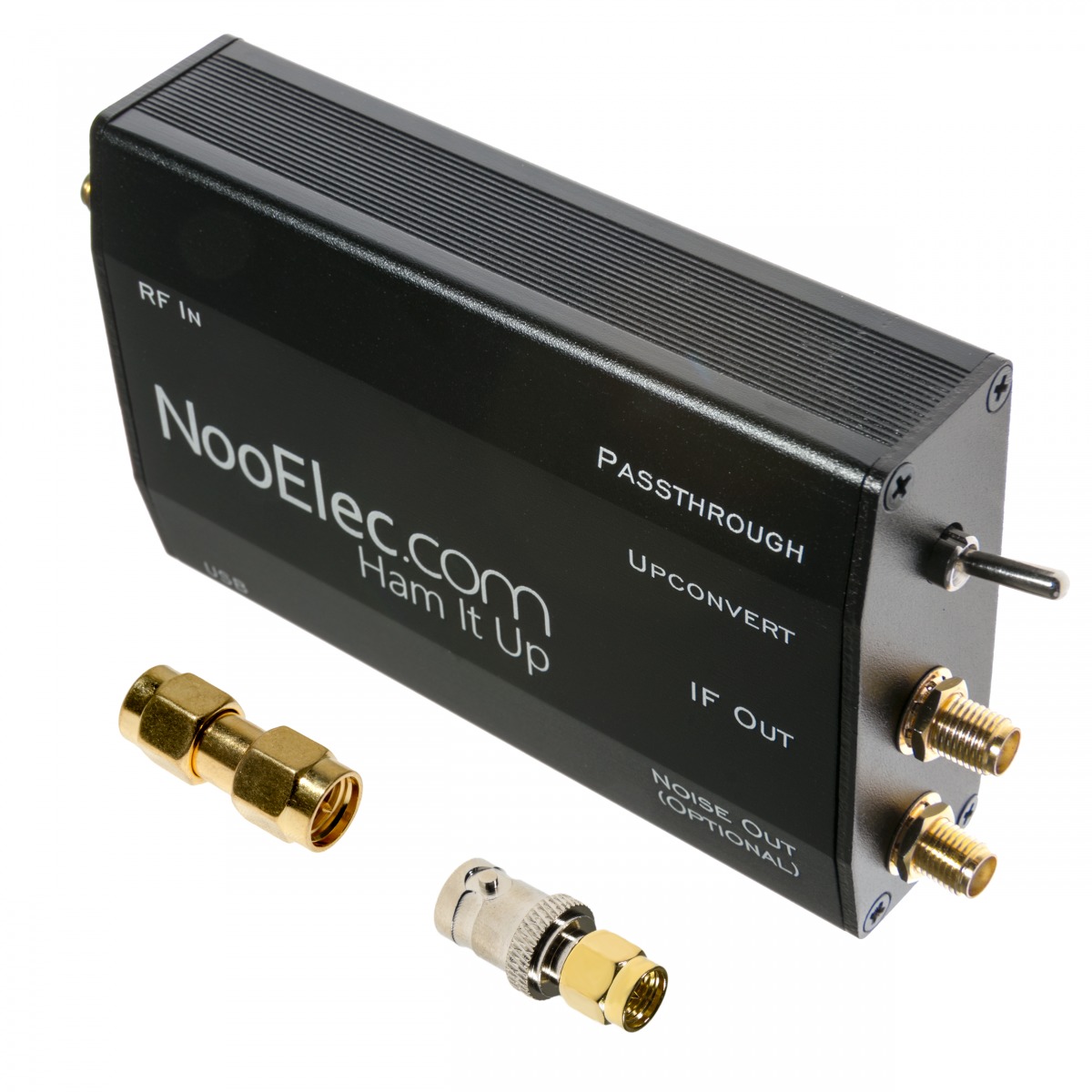

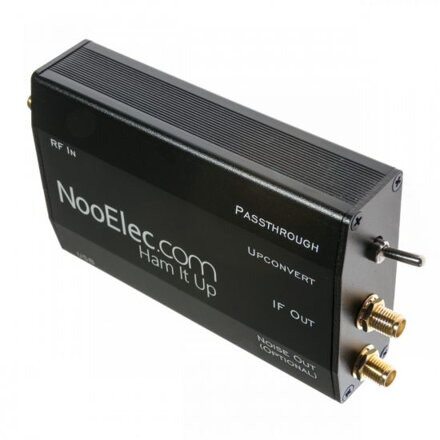

Ham It Up Plus je umístěn do pevného, černého, hliníkového pouzdra a obsahuje konektor propojující vnější SMA a anténní adaptér pro zapojení vnějšího SMA do vnitřního BNC.

Ham It Up pracuje také jako panadaptér pro většinu rádií a může být použit pro příjem i pro vysílání.

Ham It Up Plus je HF převodník, který vám umožní rozšířit rozsah vašeho oblíbeného rádia na minimálně 300Hz! Je kompatibilní s jakýmkoliv rádiem s frekvencí 125MHz-190MHz (pro plný 300Hz-65MHz provoz v převodovém režimu).

Je umístěný do pevného, černého, hliníkového pouzdra a obsahuje konektor propojující vnější SMA a anténní adaptér pro zapojení vnějšího SMA do vnitřního BNC.

Ham It Up Plus obsahuje stejné fantastické prvky jako Ham It Up a navíc má následující hlavní změny.

Hlavní rozdíly oproti Ham It Up v1.3:

  • Obsahuje přednastavený 125MHz TCXO na zakázku vyrobený exkluzivně pro NooElec naším japonským partnerem, který poskytuje přesnější a stabilnější ladění v každém prostředí.
  • Keramické kondenzátory s velmi nízkým zkreslením, na zakázku vyrobený exkluzivně pro NooElec naším tchajwanským partnerem, nám umožňuje rozšířit rozsah Ham It Up Plus až po 300Hz.
  • Samostatný obvod zdroje šumu je plně zapojen, může být použit pro množství RF projektů, včetně kalibrace a ladění filtrů, zesilovačů a tlumičů.
  • Tvarový faktor byl ponechán stejný jako u Ham It Up, což znamená, že může být použito stejné pouzdro (povšimněte si, že pro připojení přídavného SMA konektoru obvodu zdroje šumu může být vyžadován nový koncový panel).

Hlavní prvky:

  • Vstup, výstup a LO filtry nastavené na základní citlivost a vylepšení selektivity
  • Lineární regulátor s ultra nízkým šumem (LP5907), s šumovým napětím menším než 10 µVRMS!
  • Bateriově napájený provoz s volitelnými funkcemi pro DXing! (snadno připojitelný držák AAA baterií se prodává samostatně nebo můžete použít vlastní řešení se snadno dostupným bateriově napájeným vstupem).

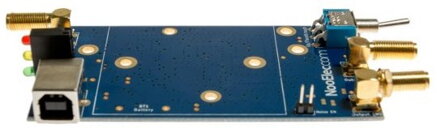

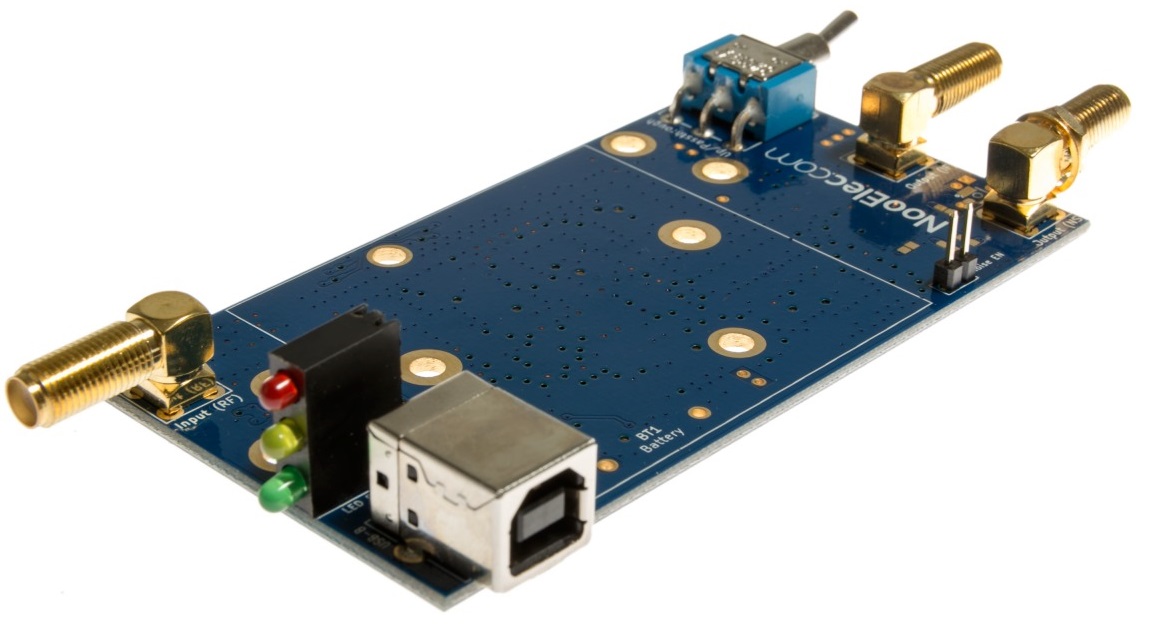

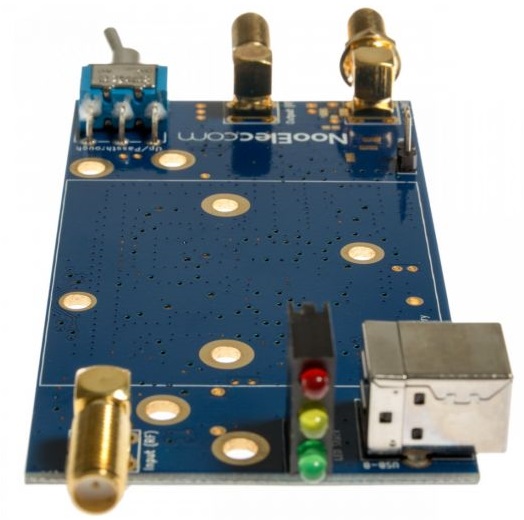

  • Nové postranní LED indikátory jsou snadno viditelné s nebo bez pouzdra (zelená = převodový režim; žlutá = USB napájení; červená = nízké napětí).
  • Zástrčka u.FL (známá také jako IPX a UMCC) je dostupná pro hodiny vybrané z externího zdroje hodin, mělo by se jednat o přesnější hodiny.
  • Je zabudovaných 5 dalších u.FL zástrček pro zjednodušení testování, odstraňování problémů a ukázkové účely.
  • Přídavné montážní otvory pro snadnější zakázkové instalace.
  • Odolné pravoúhlé SMA konektory pro zlepšení prostorových tolerancí a pro zajištění fyzické kompatibility s našimi kvalitními hliníkovými pouzdry (pouzdra se prodávají samostatně).

Další prvky:

  • Vnitřní SMA jak pro vstup, tak i pro výstup pro širokou škálu možností připojení.
  • Konektory SMA uložené za sebou. Mnohem snadnější připojení a manipulace než u konektorů SMA uložených vedle sebe.
  • Ochrana antény na RF vstupu -- v obvodu jak v aktivním, tak i v průchodovém režimu—k ochraně vašich Ham It Up a SDR před nebezpečnými ESD.
  • Všechny důležité součástky jsou dodávány exkluzivně od našich severoamerických dodavatelů.
  • V cestě signálu jsou použity pouze součástky s nízkým šumem.
  • Ultra-vysoké-Q, nízké ESR induktory a kondenzátory používané pro všechny filtry.
  • Napájení z běžných odolných USB-B USB zásuvek poskytuje různé možnosti vstupního napájení.
  • Pojistka PTC na USB vstupu napájení chrání váš Ham It Up konvertor před elektrickým zkratem.
  • Přepínač mezi režimy aktivní/průchodový--méně potíží díky malým, kvalitními kabelům a konektorům.
  • 125MHz oscilátor pro vylepšení citlivosti (pryč od rušných RF zón, jako je vysílání FM)
  • LO není možný v průchodovém režimu
  • Maximální vstupní úroveň +1dBm s LO na +7dBm

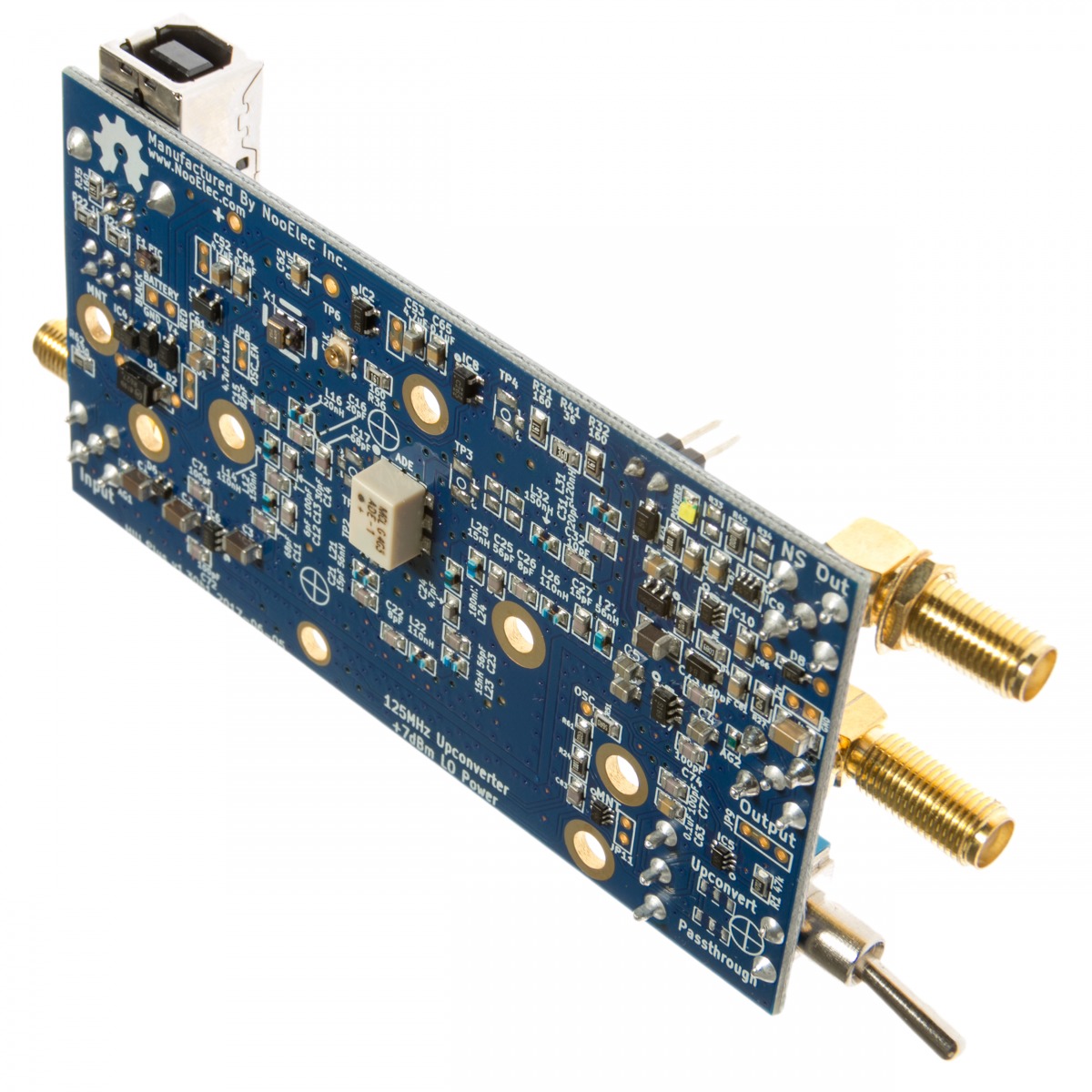

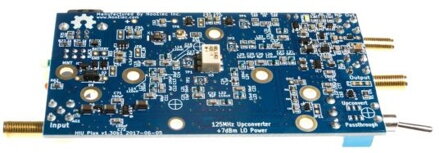

  • Velmi kvalitní PCB s ENIG dokončením
  • Malé a lehké PCB (pouze 3.8" x 1.9")
  • Je navržený tak, aby pasoval do standardních Hammondových pouzder
  • 7 upevňujících otvorů pro standardní PC šrouby
  • Navržené a vyrobené ve spolupráci s Opendous Inc., což je vynikající společnost na design otevřeného hardwaru
  • Plná projektová dokumentace--schematika, údaje o designu desky plošných spojů, informace o montáži jsou volně dostupné.

Použití:

  • Připojte anténu do RF vstupu
  • Připojte SDR do IF výstupu
  • Zajistěte, aby byl páčkový spínač ve správné pozici
  • Zapojte USB zdroj napájení do USB-B USB konektoru
  • Vyberte si váš oblíbený SDR software. Nalaďte na 125MHz + (+/- vyrovnání ladění z ladící procedury) + vaší oblíbenou frekvence a užívejte si!
