TPS61291 boost převodník s nízkým lq (2,5 V, 3 V nebo 3,3 V)

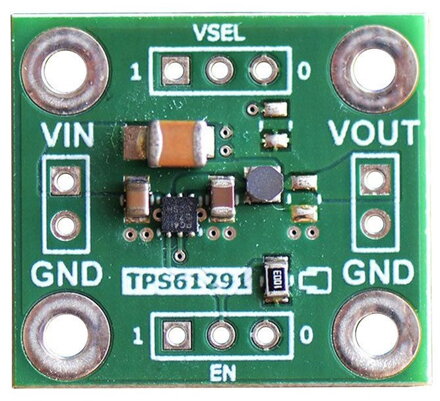

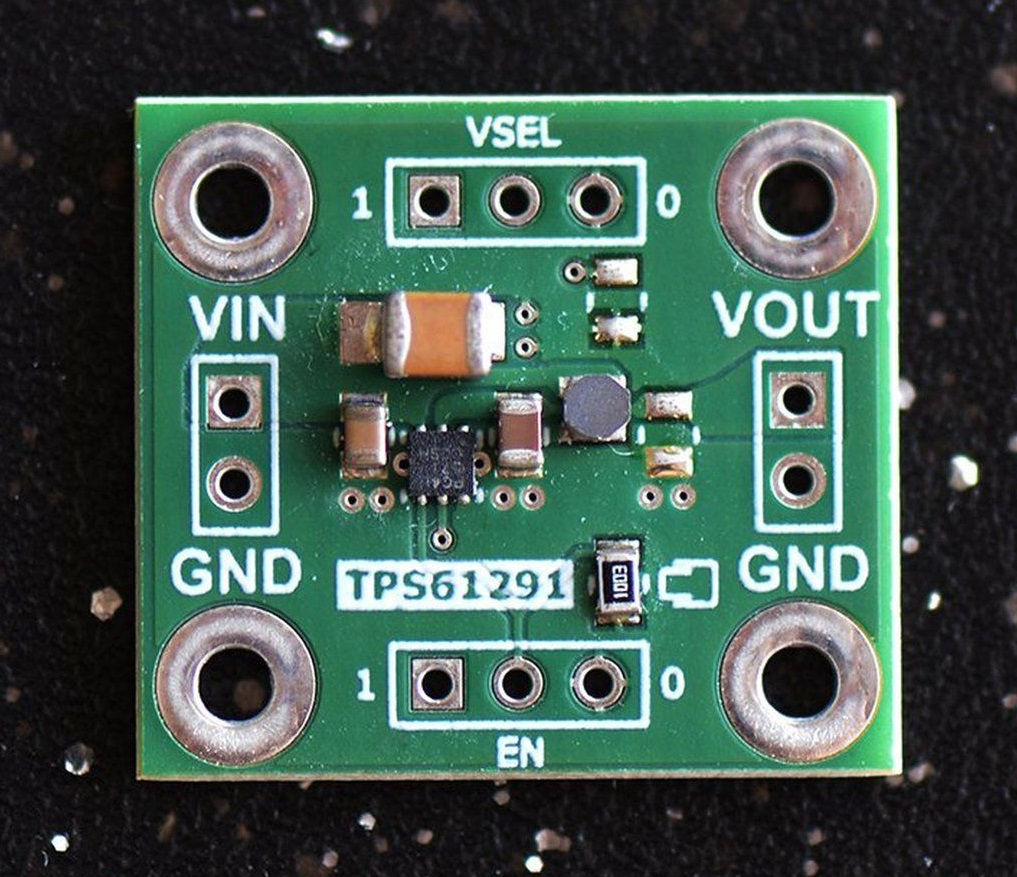

Tato rozšiřující deska poskytuje schopnost hodnotit TPS61291 boost převodník s nízkým lq s operačním režimem přemostění, umožňuje uživatelem volitelné výstupní napětí 2,5 V, 3 V nebo 3,3 V přes VSEL pin.
Režim přemostění / režim zesílení je ovládán přes EN pin.
Charakteristika:
- Rozsah vstupního napětí 0,9 V až 5 V
- Typický klidový proud v režimu přemostění 15 nA
- Typický klidový proud v režimu zesílení 5,7 µA

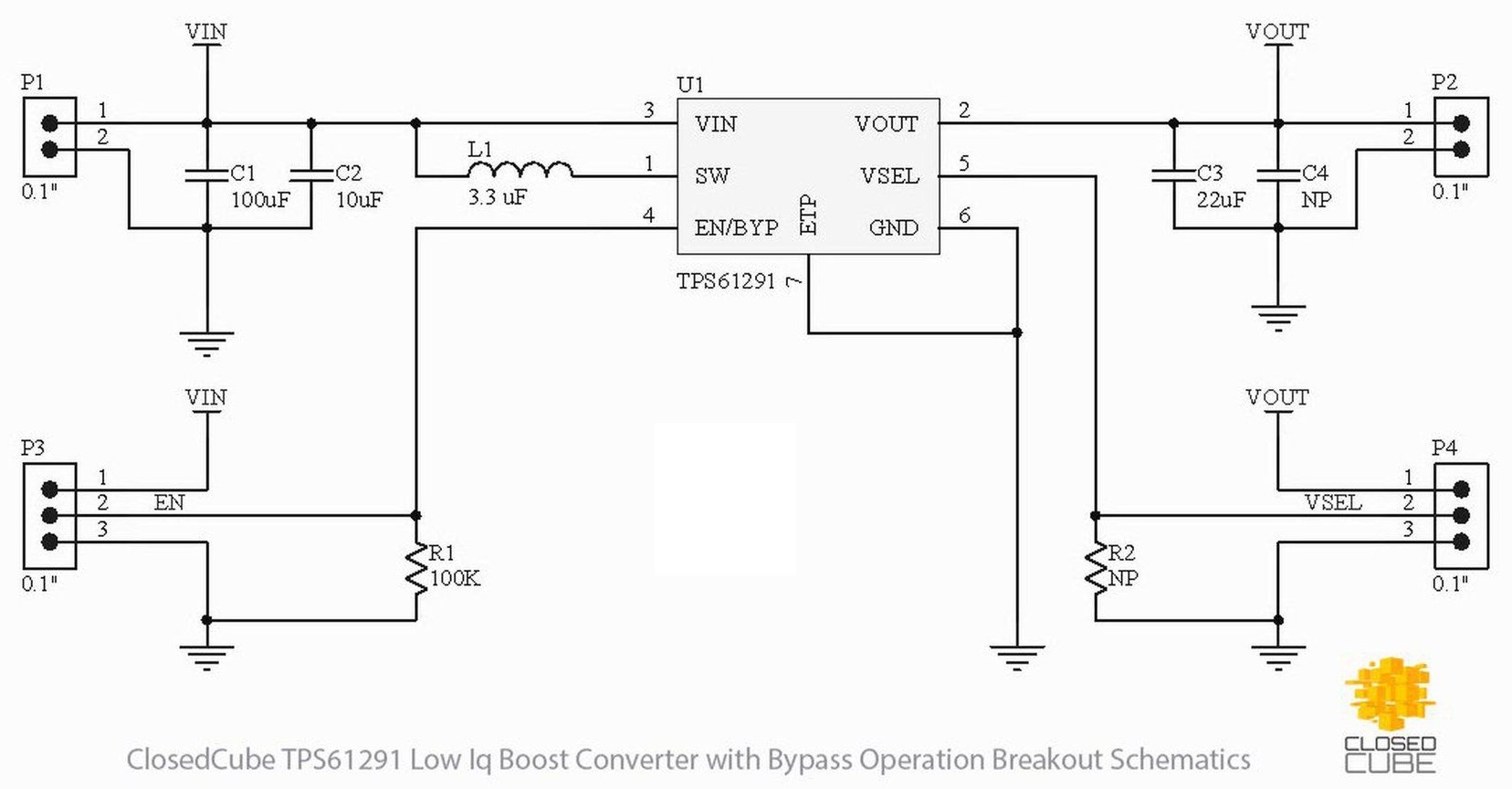

- Přepínač přemostění z VIN do VOUT (dle výchozího nastavení, ovládání přes EN stáhnutí přes R1 100K Ohm)
- Výstupní napětí volitelné přes pin: 2,5 V, 3 V nebo 3,3 V
- Volitelný (R2) rezistor pro výstupní napětí 3,3 V (VSEL= GND)

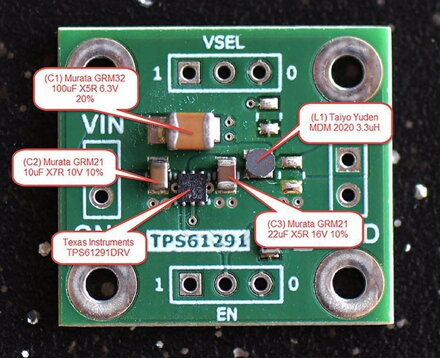

- Velký vstupní 100uF kondenzátor (C1) přidán k vyrovnání napájecího napětí
- Rozdělovač vnitřní zpětné vazby (režim přemostění)
- Řízený přenos přemostění, zabraňuje zpětnému proudu proniknout do baterie
- Režim úspory energie při lehkém zatížení
- Ochrana proti přehřátí
- Ochrana proti nadbytečnému přepětí
Technické detaily:
- DC/DC zesilovač Texas Instruments TPS61291
- PCB velikost: 22 x 24 mm
