PCB800099 VGA-HDMI-TTL-50pin-LVDS ovládací deska pro TFT LCD displej

PCB800099 VGA-HDMI-TTL-50pin-LVDS ovládací deska pro TFT LCD displej

Hodnocení produktu: 5/5 (8x)

Vaše hodnocení:

NOVINKA

Car AV LCD ovládací deska displeje s duálním LVDS a TTL výstupem a širokým rozsahem podporovaných rozlišení - od 800x480 až po 1440x900.

445 Kč s DPH

Import kód: 11511

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

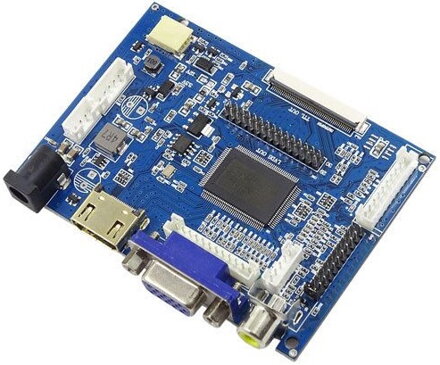

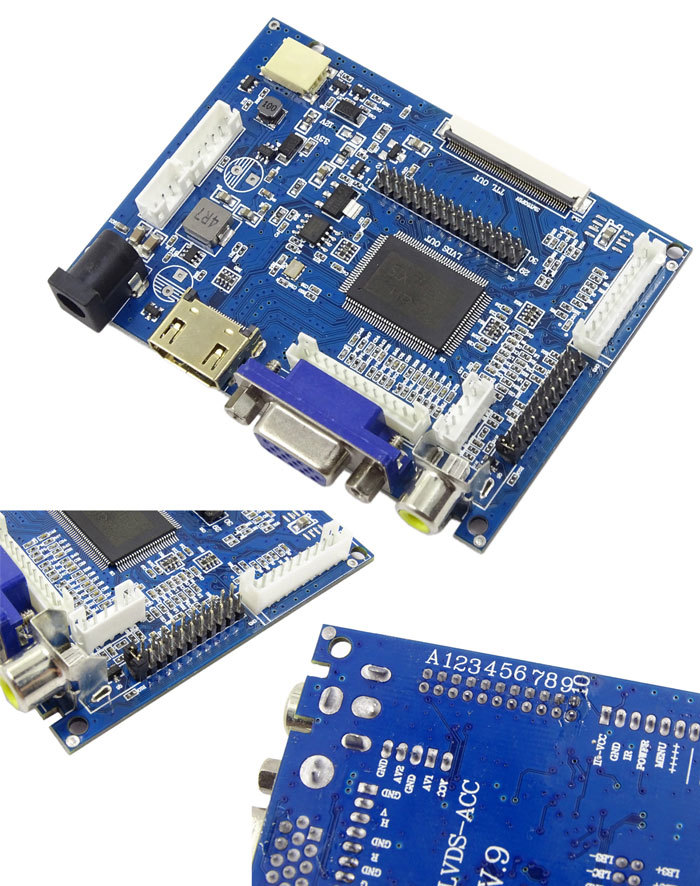

VGA-HDMI-TTL-50pin-LVDS ovládací deska pro TFT LCD displej - sada

Car AV LCD univerzální ovládací deska displeje s duálním LVDS a TTL výstupem a širokým rozsahem podporovaných rozlišení - od 800x480 až po 1440x900.

Specifikace:

  • Model: PCB800099-V.9 / VS-TY2662L-V1
  • Čip IC: RTD2662/RTD2660H

Vstupy:

  • 1x VGA
  • 2x AV (NTC, PAL)
  • 1x HDMI (HDMI1.2 podporováno)

Výstupy:

  • TTL 50kolíkový 6bit/8bit duální/jednoduchý (plochý kabel)
  • LVDS 30kolíkový

Podporované rozměry displeje: 7 - 22 palců

Výstupní rozlišení:

  • Až po 1440x900
  • H-frekvence: 30~80KHz
  • V-frekvence: 65~85Hz

Napájení:

  • Pro displej: 12V
  • Pro desku: 3.3V, 5V, 12V
  • Spotřeba energie: režim nízké spotřeby energie; záložní< 1W

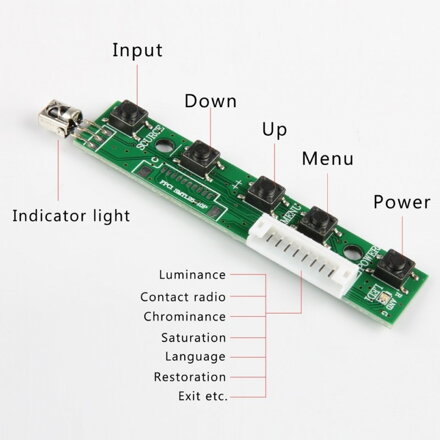

  • Funkce tlačítek: Auto, Menu, Vol-, Vol+, Zapnout
  • OSD jazyky: zjednodušená Čínština, tradiční Čínština, Angličtina, Francouzština, Němčina, Italština, Španělština, Japonština, Korejština

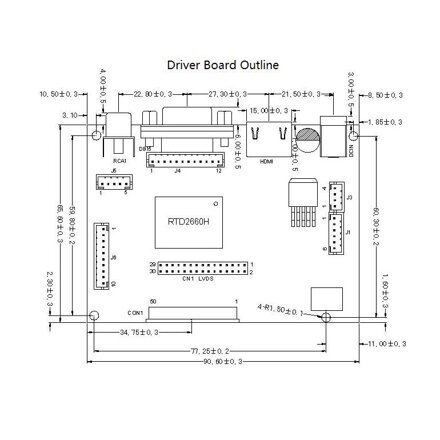

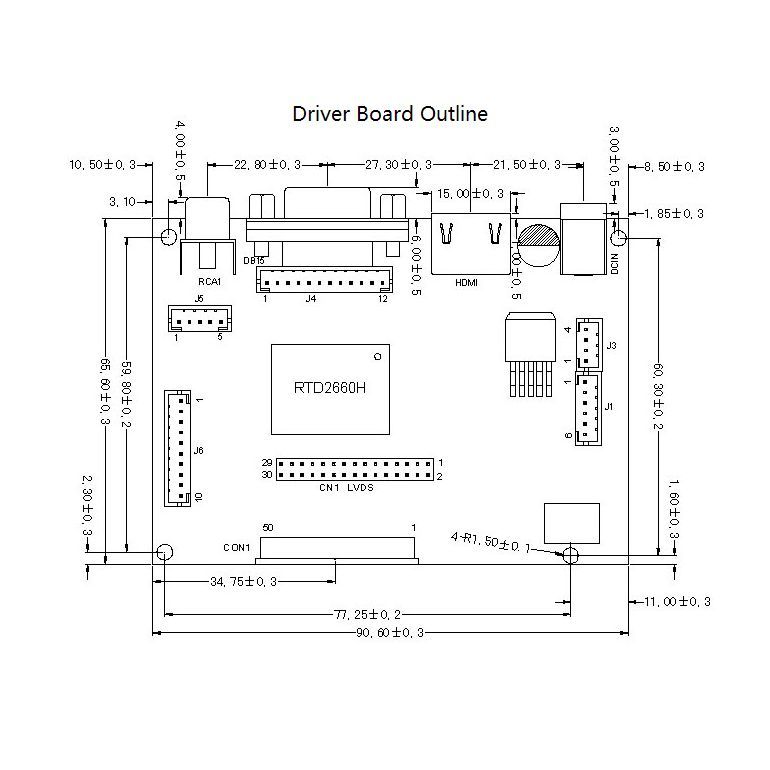

  • Rozměry: 91x65x19mm
  • Výrobce: SIXTHHD - China

Balení obsahuje:

  • 1x Hlavní ovládací deska PCB800099

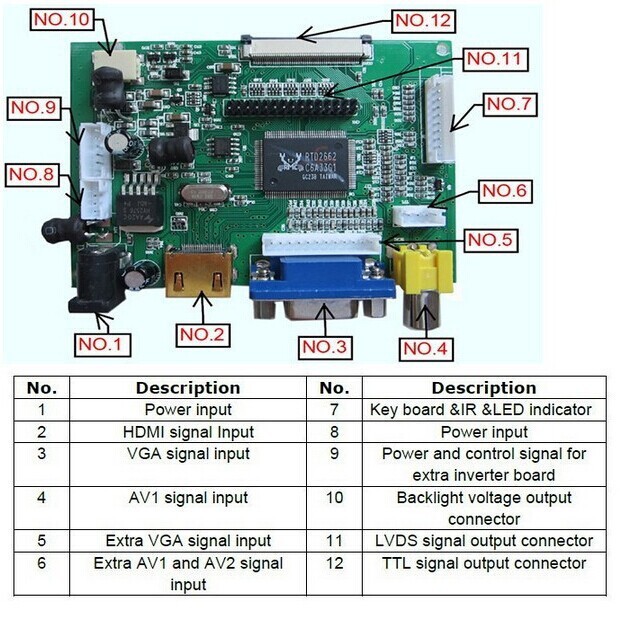

č.

Popis

1 Vstup napájení
2 HDMI vstupní signál
3

VGA vstupní signál

 4  AV1 vstupní signál
 5

Extra VGA vstupní signál

 6

Extra AV1 a AV2 vstupní signál

 7

Klávesnicový SIR &LED indikátor

 8  Vstup napájení
 9

Napájecí a řídící signál přídavné desky převodníku

 10  Konektor výstupního napětí pozadí
 11

Konektor výstupního LVDS signálu

 12

Konektor výstupního TTL signálu

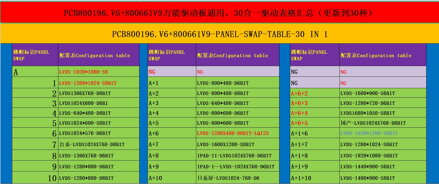

Pomocí můstků lze nastavit 29 předkonfigurovaných rozlišení:

r



s

x

x

s

s

s
