PCB800168 ovládací deska pro TFT LCD displej

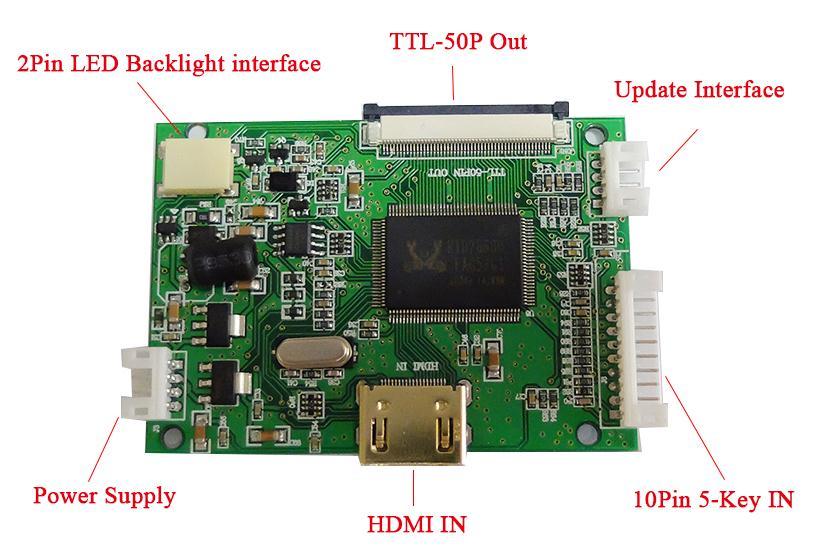

Jedná se o ultra malou ovládací desku pro průmyslovým LCD displejem založenou na RTD2660H.

POZOR:

Tato deska nemá nahranou konfiguraci displeje.

Konfiguraci bude nahrána podle modelu displeje a jeho rozlišení.

Před objednávkou nás prosím kontaktujte.

Bez předchozího upozornění bude nastavena výchozí konfigurace displeje 800*480 AT070TN92.

Používané prvotřídní součástky:

  • Hlavní IC: RTD2660H
  • Ovladač zadního podsvícení IC používá YB1522
  • Napájení se přizpůsobuje AMS1117-3.3V, AMS1117-1.8V
  • Vysoce kvalitní UniOhm tchajwanské rezistory s operační teplotou od -50 C do 125 C
  • Vysoce kvalitní kondenzátory Samsung s operační teplotou od -50 C do 125 C
  • Vysoce kvalitní velkokapacitní (1206 balení) japonské kondenzátory TDK s operační teplotou od -50 C do 125 C
  • HDMI pozlacený konektor
  • PCB tloušťka je 1.6MM
  • RoHS ne

Specifikace:

  • Model: PCB800168
  • Čip IC: RTD2662/RTD2660H
  • Podporované rozměry displeje: 7 - 22 palců
  • Napájení: 5-20V
  • Spotřeba energie: režim nízké spotřeby energie; záložní< 1W
  • Funkce tlačítek: Auto, Menu, Vol-, Vol+, Zapnout
  • OSD jazyky: Angličtina, Francouzština, Němčina, Italština, Španělština, Japonština, Korejština, zjednodušená Čínština, tradiční Čínština

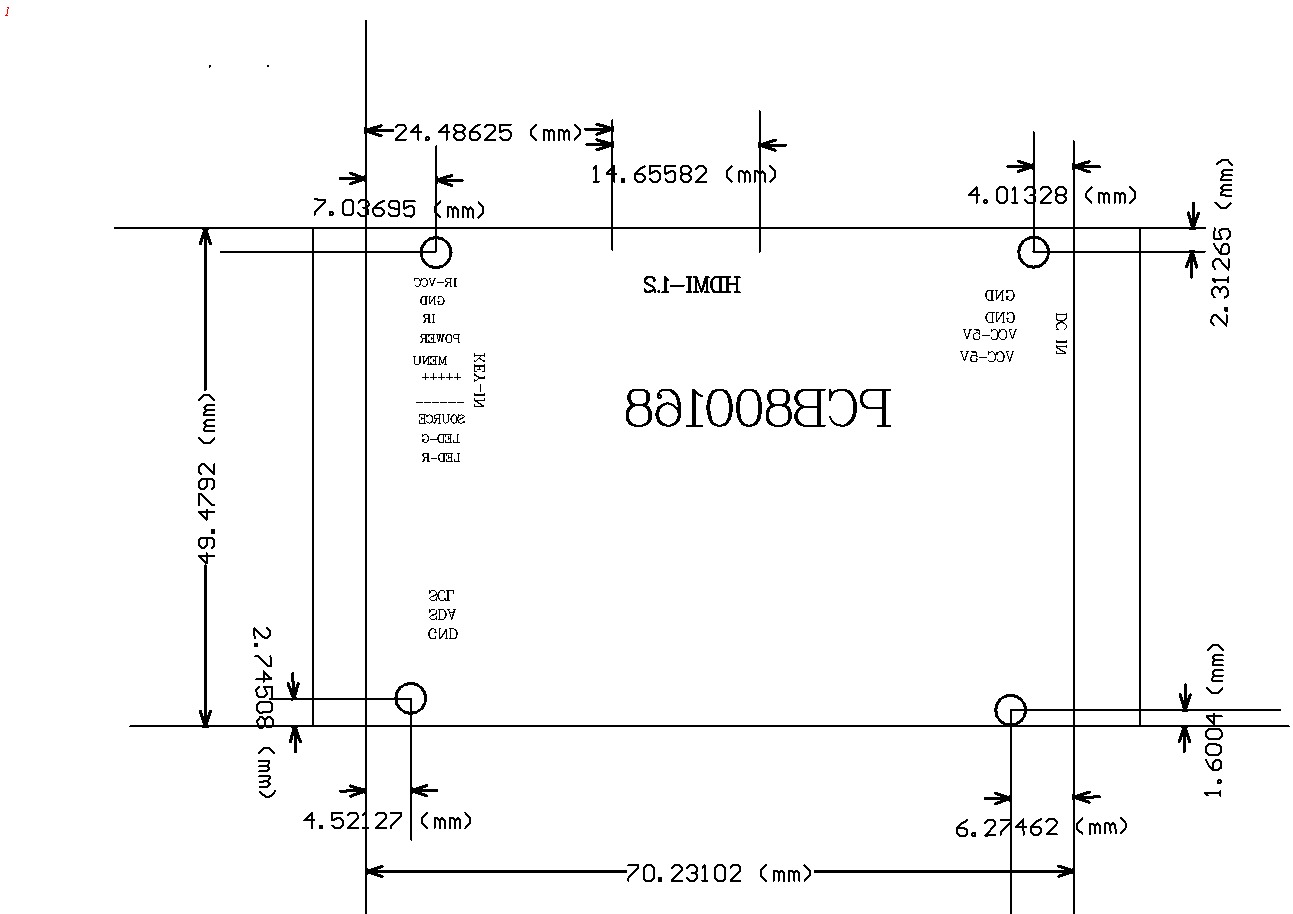

  • Rozměry: 90.5mm*65.6mm*8mm

Vstupy:

  • 1x VGA
  • 2x AV (NTC, PAL)
  • 1x HDMI (HDMI1.2 podporováno)

Výstupy:

  • TTL 50kolíkový 6bit/8bit duální/jednoduchý
  • Podporované rozměry displeje: 7 - 22 palců

Výstupní rozlišení:

  • Až po 1440x900
  • H-frekvence: 30~80KHz
  • V-frekvence: 65~85Hz

Podporuje vstupní napětí 5V DC, může být použito USB nebo mobilní zdroj napájení.

Nemá ochranu proti obrácení polarity, obrácení polarity může desku poškodit.

Obsah balení:

  • 1x PCB800168 ovládací deska
