Nooelec NESDR SMArTee v2 SDR RTL přijímač sada

Nooelec NESDR SMArTee v2 SDR RTL přijímač sada

NOVINKA

Snižuje hladinu šumu v PRŮMĚRU o ~3dB oproti už tak velmi výkonnému NESDR SMArt (v1-v3), navíc obsahuje prvky stále zapnutého Bias-Tee—to vše ve stejném fantastickém tvarovém faktoru!

1720 Kč s DPH

Import kód: 11404

Dostupnost: Skladem

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Nooelec NESDR SMArTee v2 SDR RTL přijímač sada

Snižuje hladinu šumu v PRŮMĚRU o ~3dB oproti už tak velmi výkonnému NESDR SMArt (v1-v3), navíc obsahuje prvky stále zapnutého Bias-Tee—to vše ve stejném fantastickém tvarovém faktoru!

NESDR SMArTee v2 je plně srovnatelný z hlediska funkce, hodnot šumu a citlivosti s NESDR SMArt v4, má ale navíc DC výstup napájení (4.5V @ 250mA max) na portu antény, k napájení aktivní elektroniky jako je série SAWbird modulů LNA.

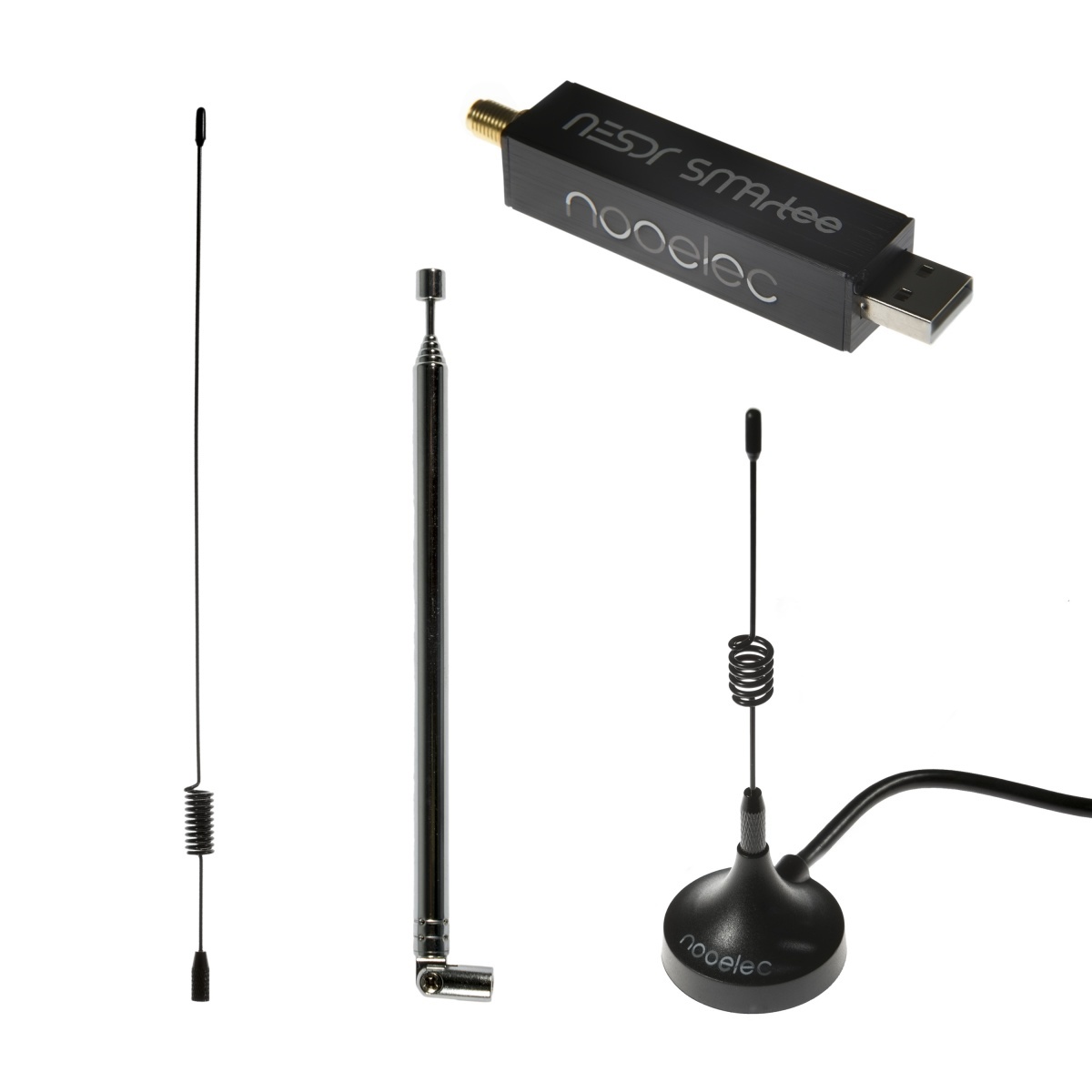

Obsahuje:

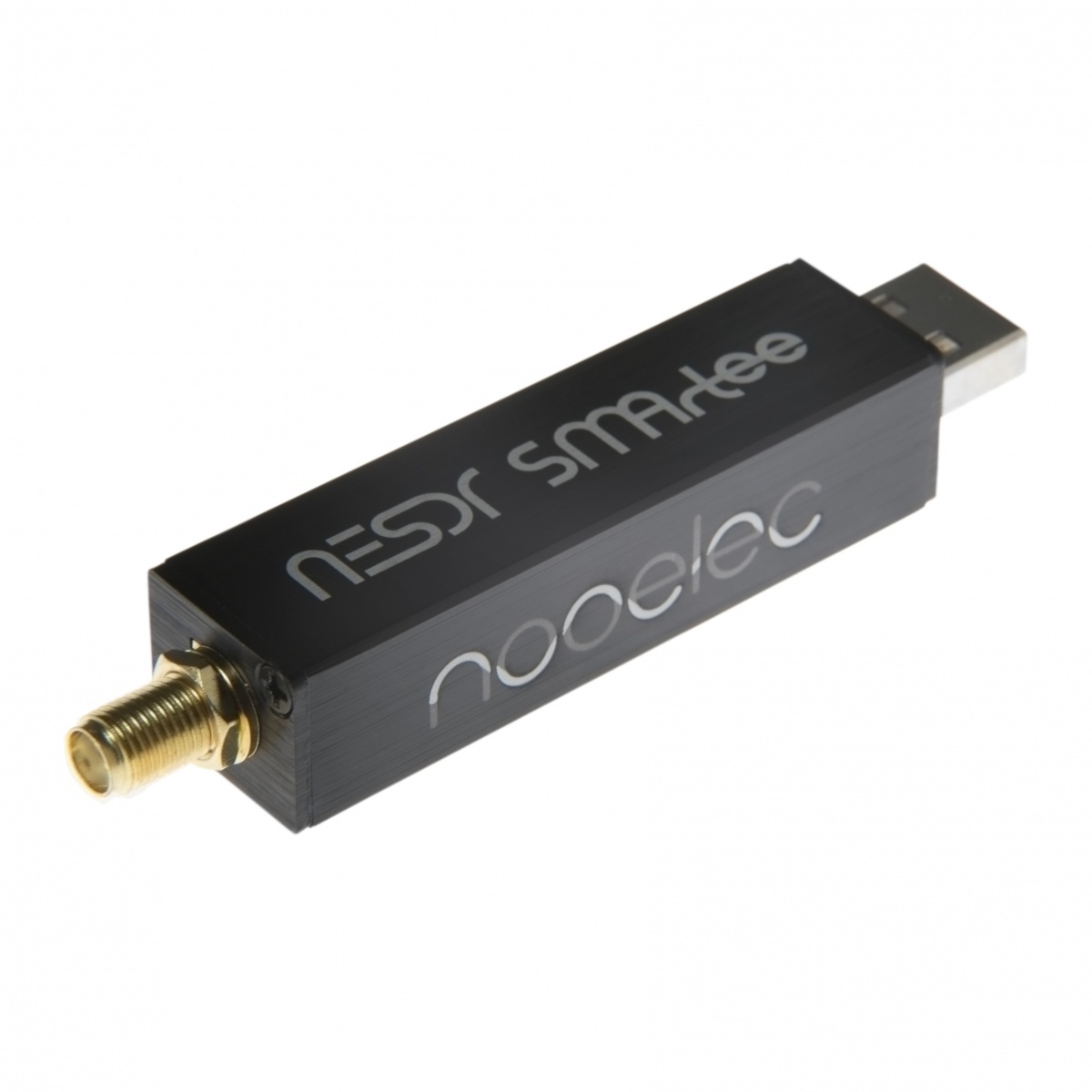

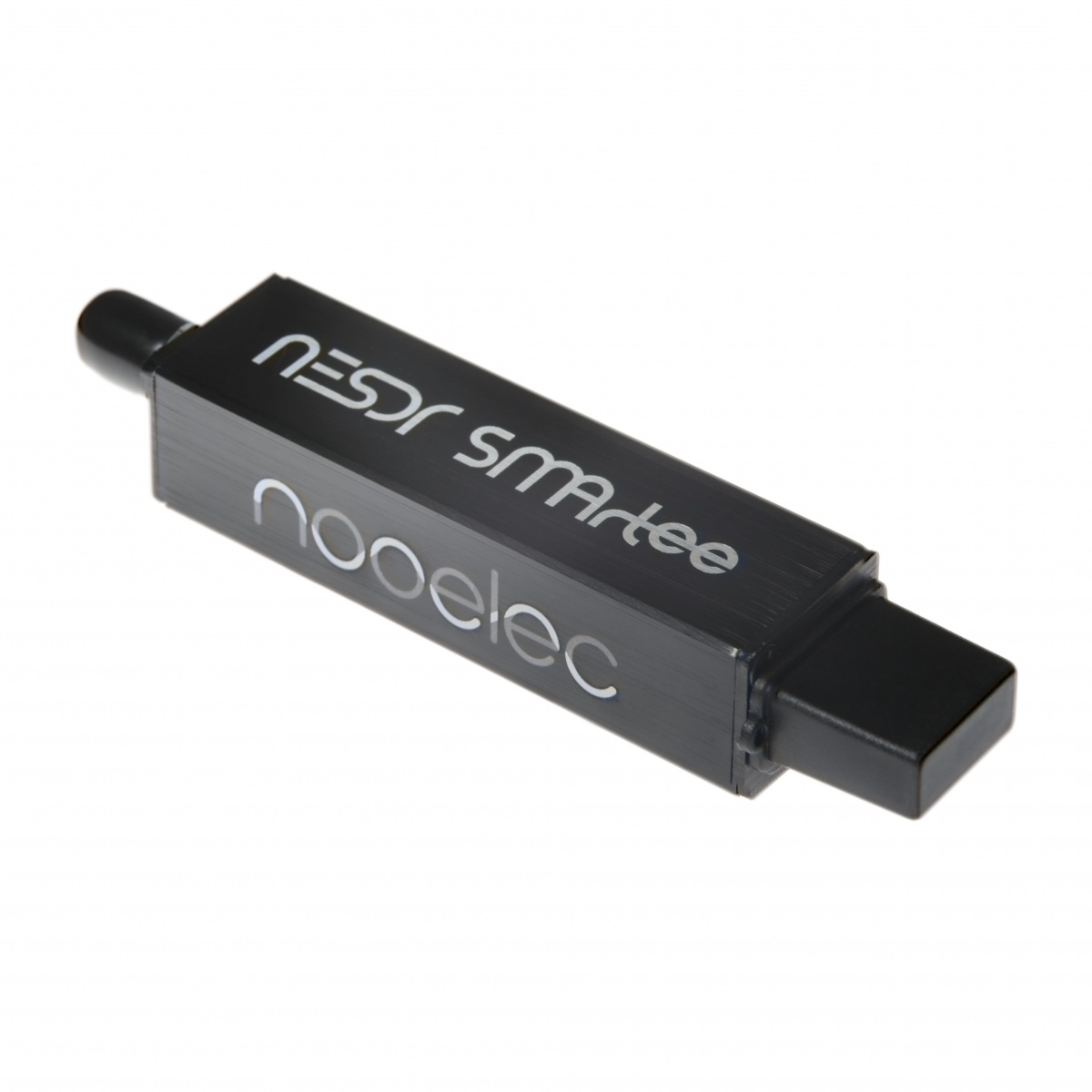

  • NESDR SMArTee SDR s leštěným hliníkovým pouzdrem

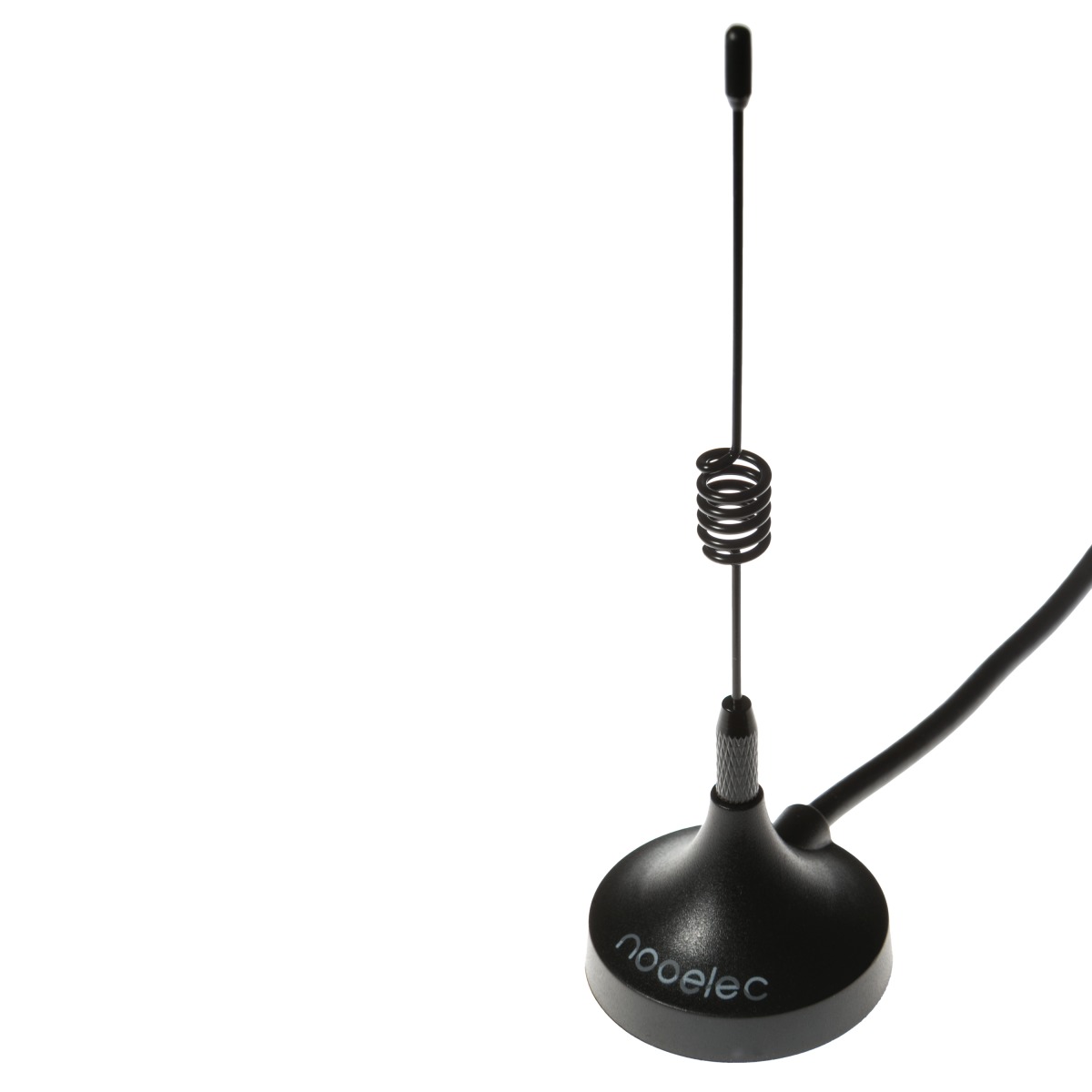

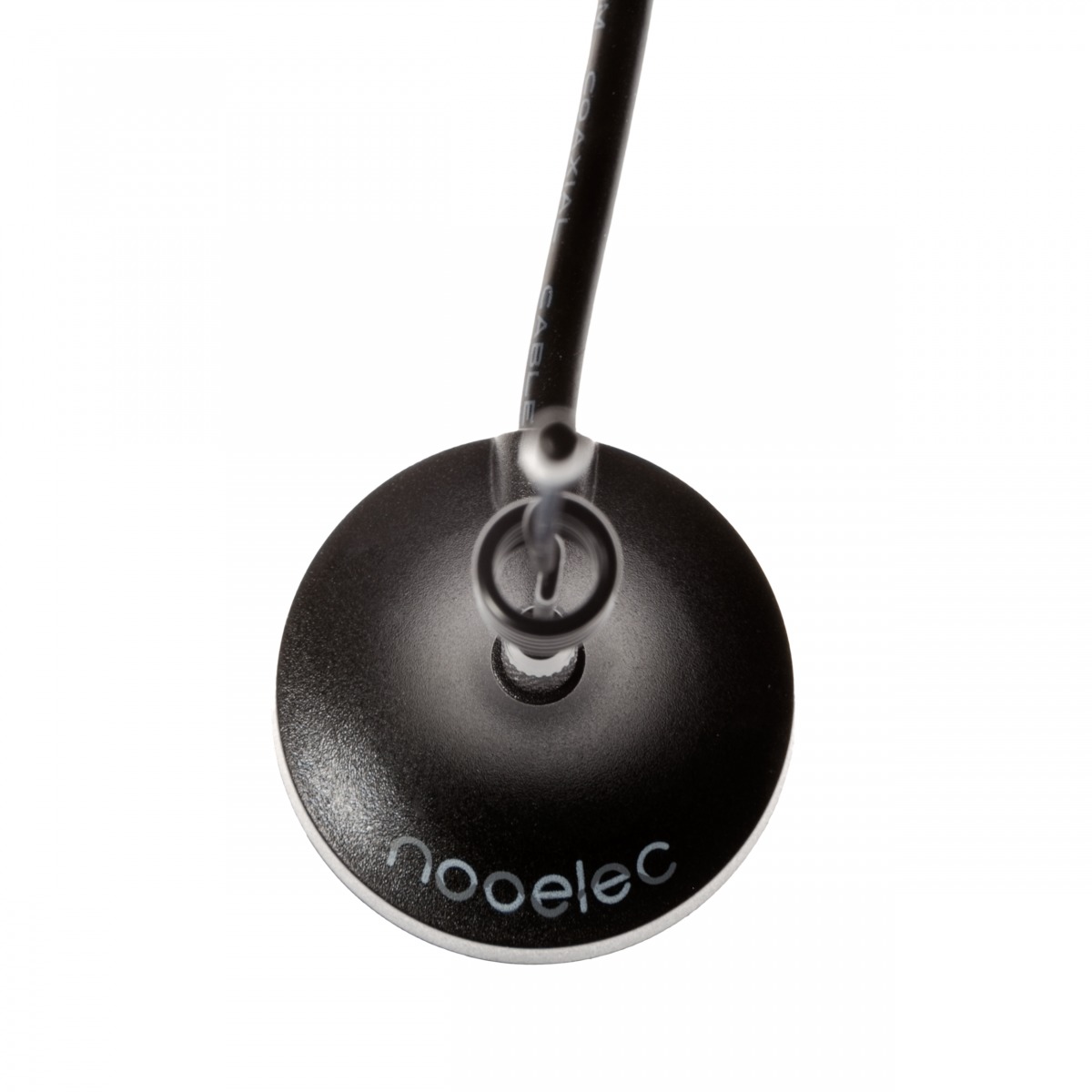

  • Základna antény s 2m dlouhým RG58 kabelem

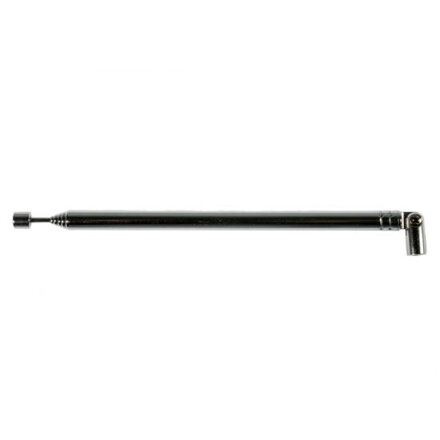

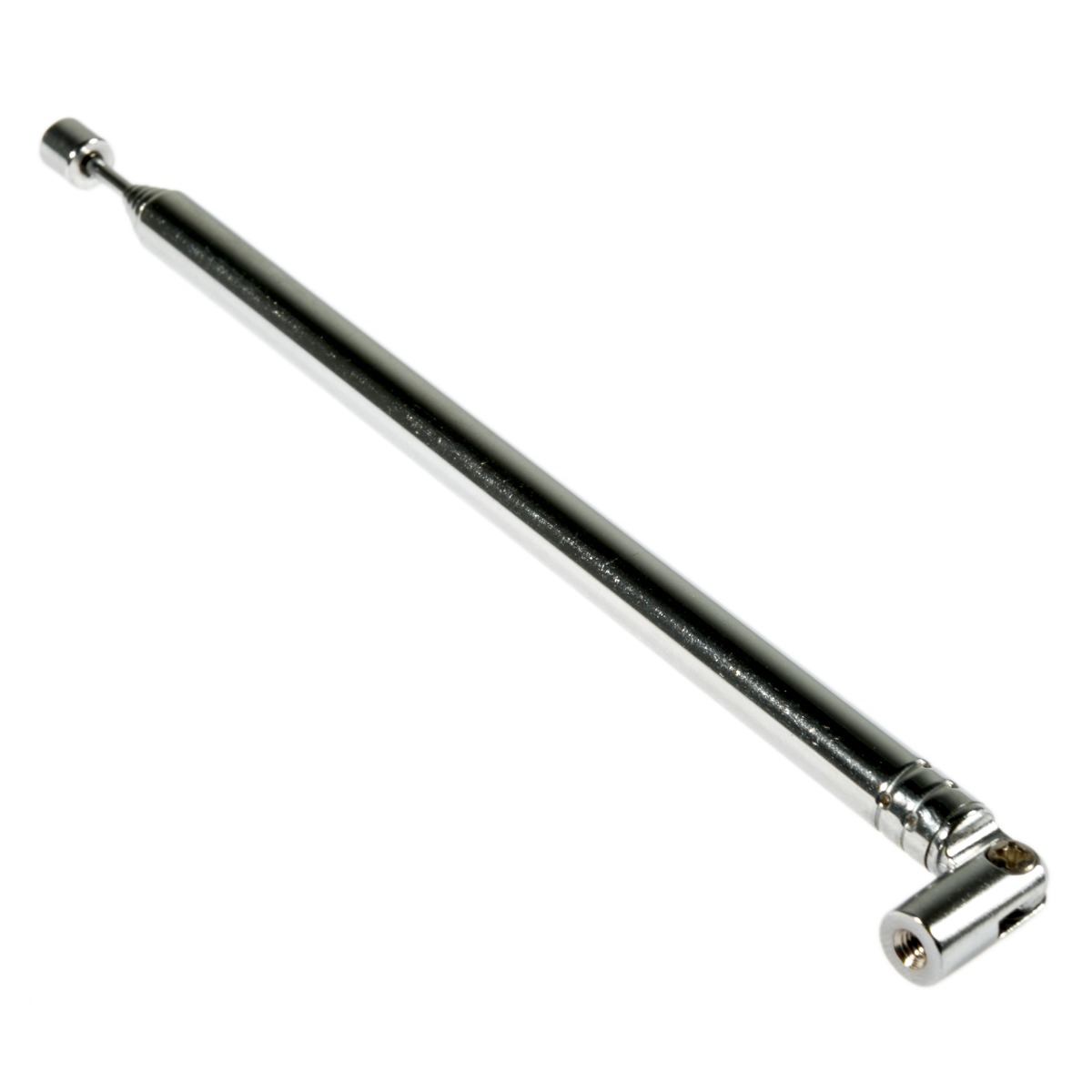

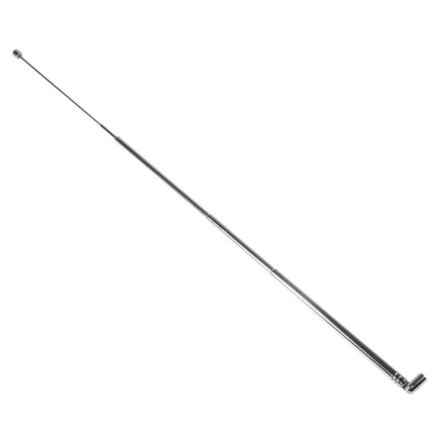

  • Teleskopický anténní stožár (různé frekvence)

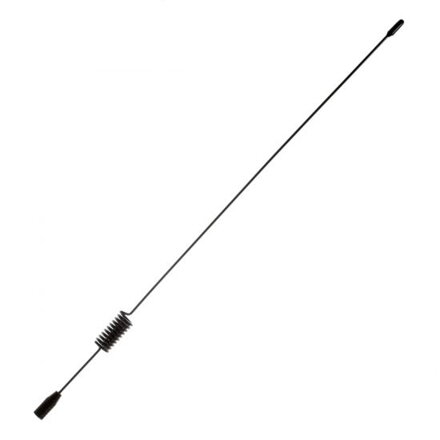

  • 433MHz (ISM) anténní stožár (pevně daná frekvence)

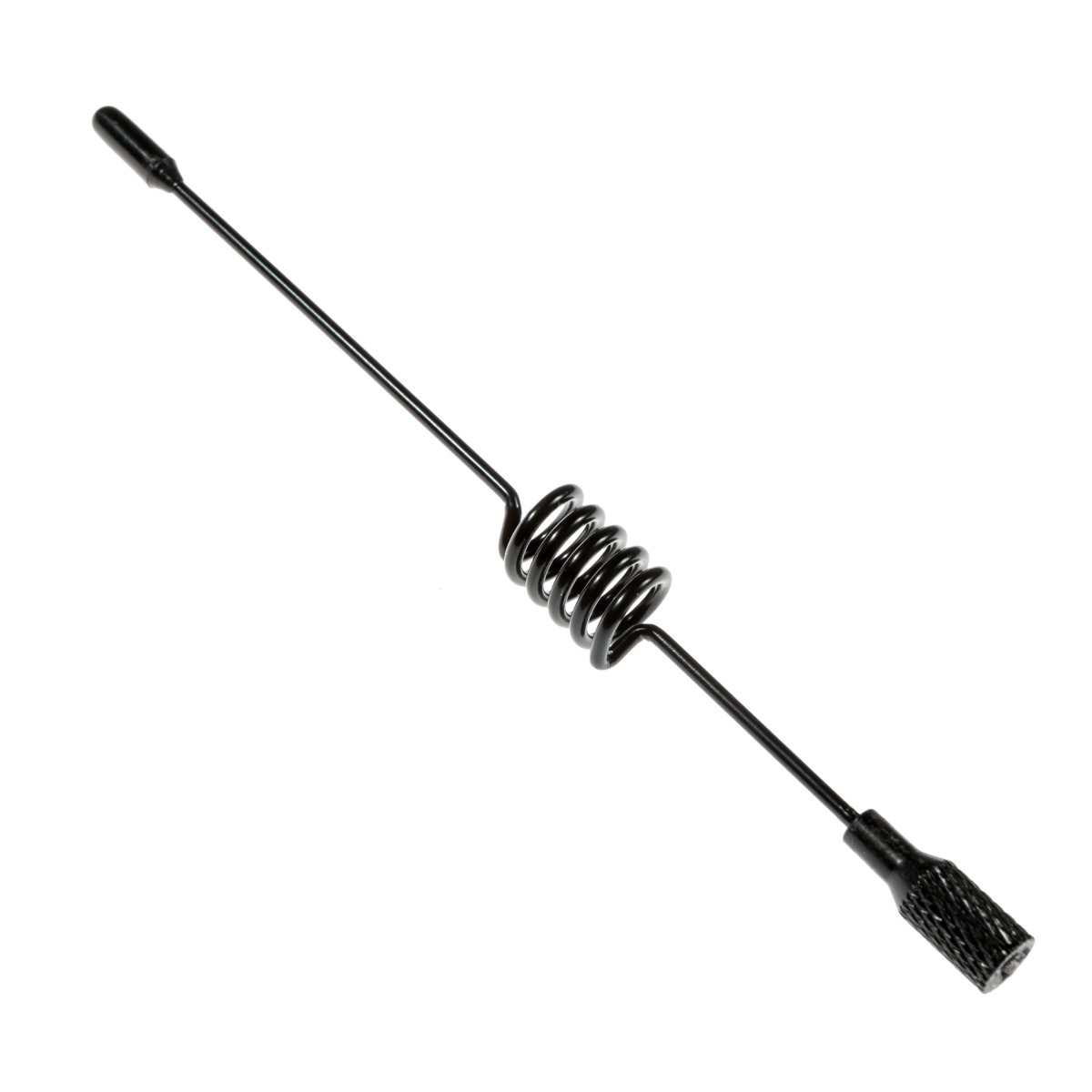

  • UHF anténní stožár (pevně daná frekvence)

SDR prvky:

  • NESDR SMArTee obsahuje stejný ultra-nízký fázový šum 0.5PPM TCXO, jaký je použit v mnohem menším Nano 3 (TCXO specifikace je uvedená níže), což zajišťuje dokonalou stabilitu ladění v téměř každém prostředí.
  • Při snaze o snížení šumu se v oblasti zdroje napájení používá RF regulátor napětí s šumem nižším než 10 µVRMS. To je nejméně 10x méně než u jiných designů!
  • Ve zdroji napájení byl použit kvalitně stíněný induktor, aby došlo ke zlepšení EMI odporu.
  • Hliníkové pouzdro zajišťuje, aby EMI zůstalo tam kam patří--mimo citlivé RF systémy obvodů.
  • Nižší teploty na úrovni desky dále zlepšují hladinu SDR šumu.
  • Plně ESD obvody jak na vstupu antény, tak i na USB portu poskytují ochranu vaší investice a zajišťují, že váš SDR bude plně funkční, kdykoliv ho budete potřebovat.

Bias-Tee prvky:

  • RF regulátor s 4.5V poskytuje DC výstup pro napájení vašich aktivních elektronických zařízení.
  • Bias-Tee NEPOTŘEBUJE být vybavený hardwarovými nebo softwarovými doplňky.
  • Nemusíte se starat o žádný software nebo ovladače, aby váš Bias-Tee fungoval!
  • Regulátor přidává méně než 10 µVRMS šumu.
  • Bias-Tee může poskytovat až 250mA vašemu aktivnímu systému obvodů bez rozšíření omezení USB výkonu (500mA).
  • Obsahuje ochranný obvod, které pomáhají předcházet poškození způsobeným elektrickým zkratem.
  • POZNÁMKA: Trvale NEZKRACUJTE anténní port! Ochranný obvod je navržen pouze pro pravidelné a náhodné elektrické zkraty!

Termální prvky:

  • Výsledkem nového PCB designu NESDR SMArTee jsou průměrné teploty okolo 10ºC, nižší než u NESDR SMArt (v1-v3)!
  • Zakázkový chladič je připevněn k primárnímu PCB s termální přilnavostí 3M, odvádí teplo pryč od obvodové desky a směrem proti pouzdru.
  • 2 kusy silikonových termálních podložek odvádějí zbytek tepla od citlivých míst zařízení.
  • Spotřeba energie byla snížena na v průměru 10mA, což je méně než u jiných srovnatelných designů.
  • Výsledkem jsou mnohem nižší much teploty na desce—což zvyšuje stabilitu, zlepšuje citlivost a zajišťuje maximální frekvenční rozsah. Změny byly nejprve simulované a poté testované s Flir E8.

Prvky tvarového faktoru:

  • Série NESDR SMArt SDR byla navržena k minimalizování nepříjemné okluze USB portu.
  • To zajišťuje, že mohou být použity vedle sebe v jakémkoliv zařízení podporujícím USB, včetně v těsném prostoru zabudovaných zařízení.
  • Nemusíte odstraňovat kryt, abyste mohli používat několik SDR vedle sebe.
  • Nově navržený tvarový faktor nám umožňuje posunout se k univerzálnějšímu SMA anténního vstupu.

Prvky antény:

  • Širší základna se super silným magnetem uvnitř základny pro snadnější připevnění
  • Napájecí kabel RG58 s nízkými ztrátami
  • 2m dlouhý (6.5') kabel, dvakrát delší než u většiny levných SDR antén
  • Vnější SMA konektor s chladičem pro přímé připojení k SDR nebo k jiným k SMA připojeným doplňkům jako je Ham It Up

SDR specifikace:

  • RTL2832U demodulátor/USB rozhraní IC
  • R820T2 tuner IC
  • 4.5V 250mA stále zapnutý Bias-Tee
  • 0.5PPM, ultra nízký fázový šum TCXO
  • RF-vhodný regulátor napětí
  • Stíněný primární induktor
  • Zabudovaný zakázkový chladič
  • Vnitřní SMA anténní vstup
  • Velmi kvalitní černé leštěné hliníkové pouzdro
  • Přímé vzorkovací podložky na PCB

Specifikace SDR TCXO:

  • Frekvenční stabilita: 0.5PPM (max)
  • Fázový šum @1kHz offset: -138dBc/Hz (nebo lepší)
  • Fázový šum @10kHz: -150dBc/Hz (nebo lepší)
  • Fázový šum @100kHz: -152dBc/Hz (nebo lepší)
  • Dokumentace v angličtině: http://start.nesdr.com
