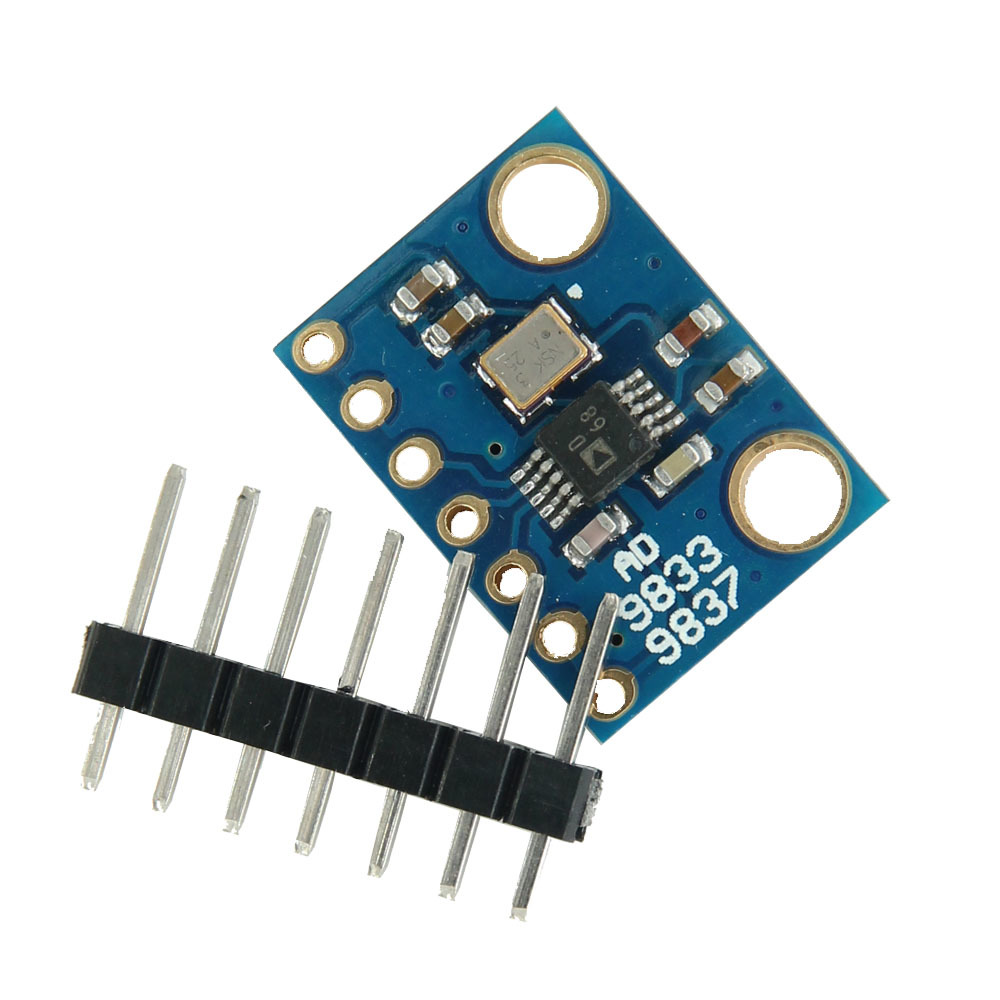

GY-9833 AD9833 generátor signálu DDS modul

GY-9833 AD9833 generátor signálu DDS modul

Hodnocení produktu: 5/5 (4x)

Vaše hodnocení:

NOVINKA

Vhodné pro použití v automobilovém průmyslu. Modul trojúhelníkové vlny / sinusoidní vlny / čtvercové vlny / zdroj signálu, generátor signálu DDS modul signálu.

120 Kč s DPH

Import kód: 11587

Dostupnost: Na dotaz

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

AD9833 modul trojúhelníkové vlny / sinusoidní vlny / čtvercové vlny / zdroj signálu, generátor signálu DDS modul signálu

Prvky modulu:

  • Pracovní napětí: 5V.
  • Rozsah pracovní teploty: -40 ~ + 105 ℃ prefix = o
  • Zabudovaný 25MHZ (přesnost je 50ppm) aktivní krystalový oscilátor.
  • Zabudovaný 100M vysokorychlostní zesilovač s funkcí filtru s dolní propustí.
  • Dva výstupní signálové kanály, jeden původní signálový výstup VOUT, jeden pětinásobně zesílený signálový výstup PGA, výstupní impedance 50 Ohmů.
  • Velmi malé rozměry: 32mm X 32mm.
  • Amplitudová modulace, frekvenční modulace a přepínání křivek může být ovládáno pomocí by jednoho čipového mikropočítače.

Popis:

  • AD9833 je programovatelný generátor křivek vlnění, který může generovat signál sinusoidních, trojúhelníkových a čtvercových vln s frekvencí 0-12.5MHZ.
  • Generátor křivek vlnění je široce využíván při různých měřeních, excitacích a při určování polí časové domény.
  • Výstupní frekvence a fáze může být nastavena pomocí softwaru, který je snadno ovladatelný.
  • Když je hlavní frekvence hodin 25MHz, tak přesnost je 0.1Hz, a když je hlavní frekvence hodin 1MHz, tak přesnost může dosahovat 0.004Hz.
  • Data mohou být zapisována skrz 3 sériová rozhraní.

Specifikace:

  • Model: GY-9833
  • Digitálně nastavitelná frekvence a fáze
  • 12.65 mW spotřeba energie při 3 V
  • Rozsah výstupní frekvence 0 MHz do 12.5 MHz
  • 28bitové rozlišení: 0.1 Hz při 25 MHz referenční hodiny
  • Sinusoidní, trojúhelníkové a čtvercové vlnové výstupy
  • 2.3 V až 5.5 V zdroj napětí
  • Nevyžaduje žádné externí součástky
  • SPI rozhraní se 3 dráty
  • Rozšířený rozsah teplot: od -40°C do +105°C
  • Možnost vypnutí
  • Balení s 10 MSOP

Vhodné pro použití v automobilovém průmyslu.
