XY-PWM Dvojitý frekvencí generátor 0-150kHz

XY-PWM Dvojitý frekvencí generátor 0-150kHz

NOVINKA

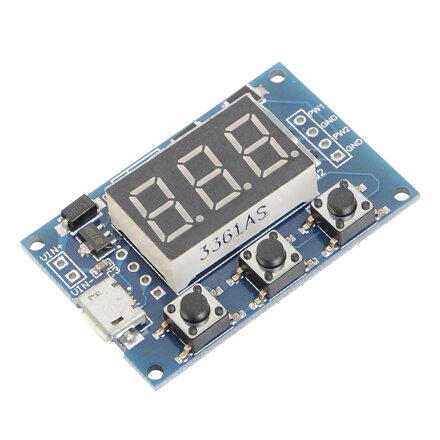

Dvojitý frekvencí generátor 0-150kHz

135 Kč s DPH

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Vlastnosti:

  • Dva nezávislé PWM výstupy, možnost nastavit frekvenci a střídu odděleně.
  • Frekvence je rozdělená do tří rozsahů
    • XXX (bez desetinné čárky): Minimální jednotka je 1Hz, rozsah je od 1Hz do 999Hz
    • XX.X: Minimální jednotka je 0,1Khz, rozsah je od 0,1KHz~99,9KHz
    • X.X.X.: Minimální jednotka je 1Khz, rozsah je od 1KHz~150KHz
    • Rozsah střídy: 0~100
    • Tři frekvenční rozsahy sdílí střídu, všechny parametry jsou při vypnutí uloženy
  • Vhodné pro sériovou komunikaci

Technické údaje:

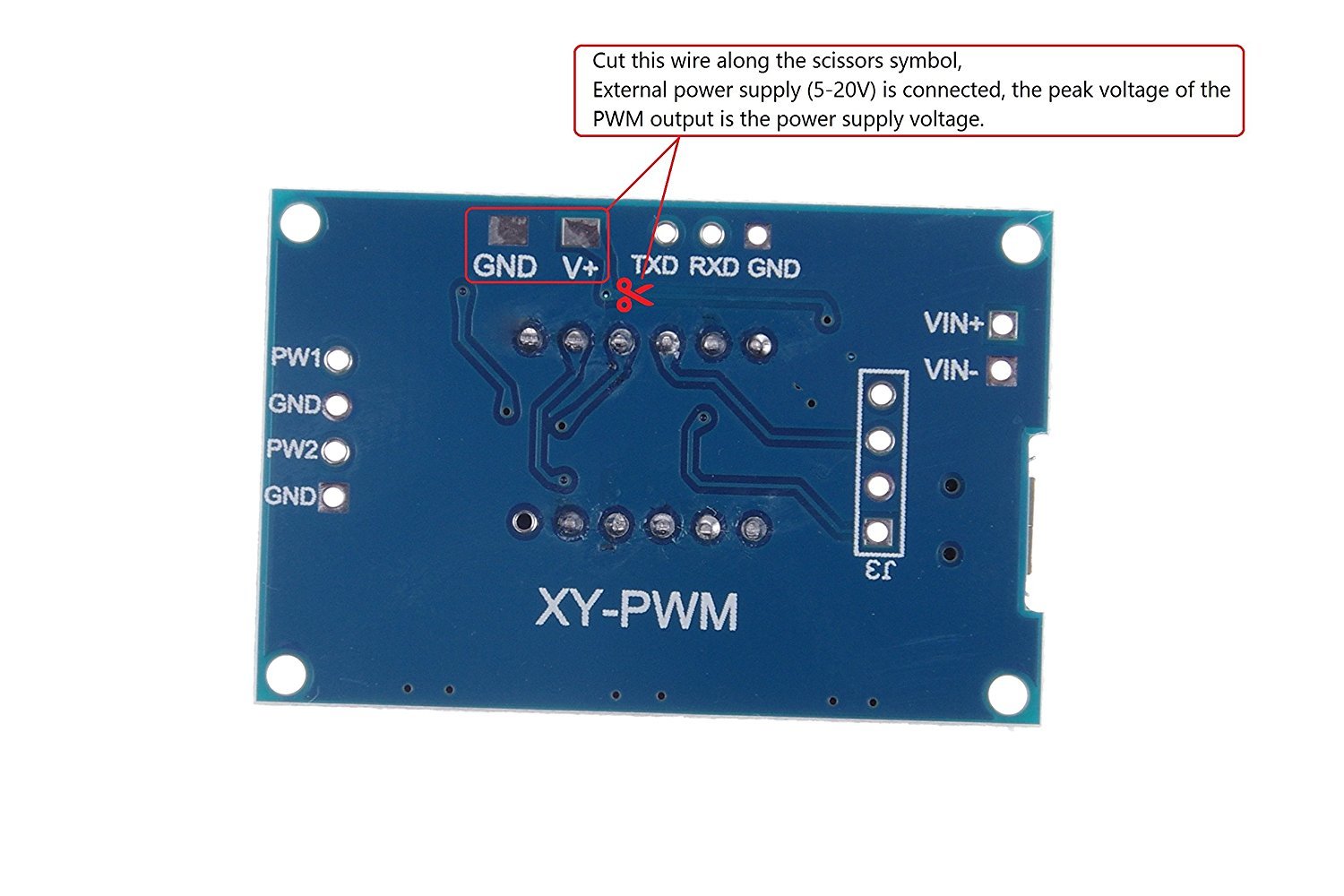

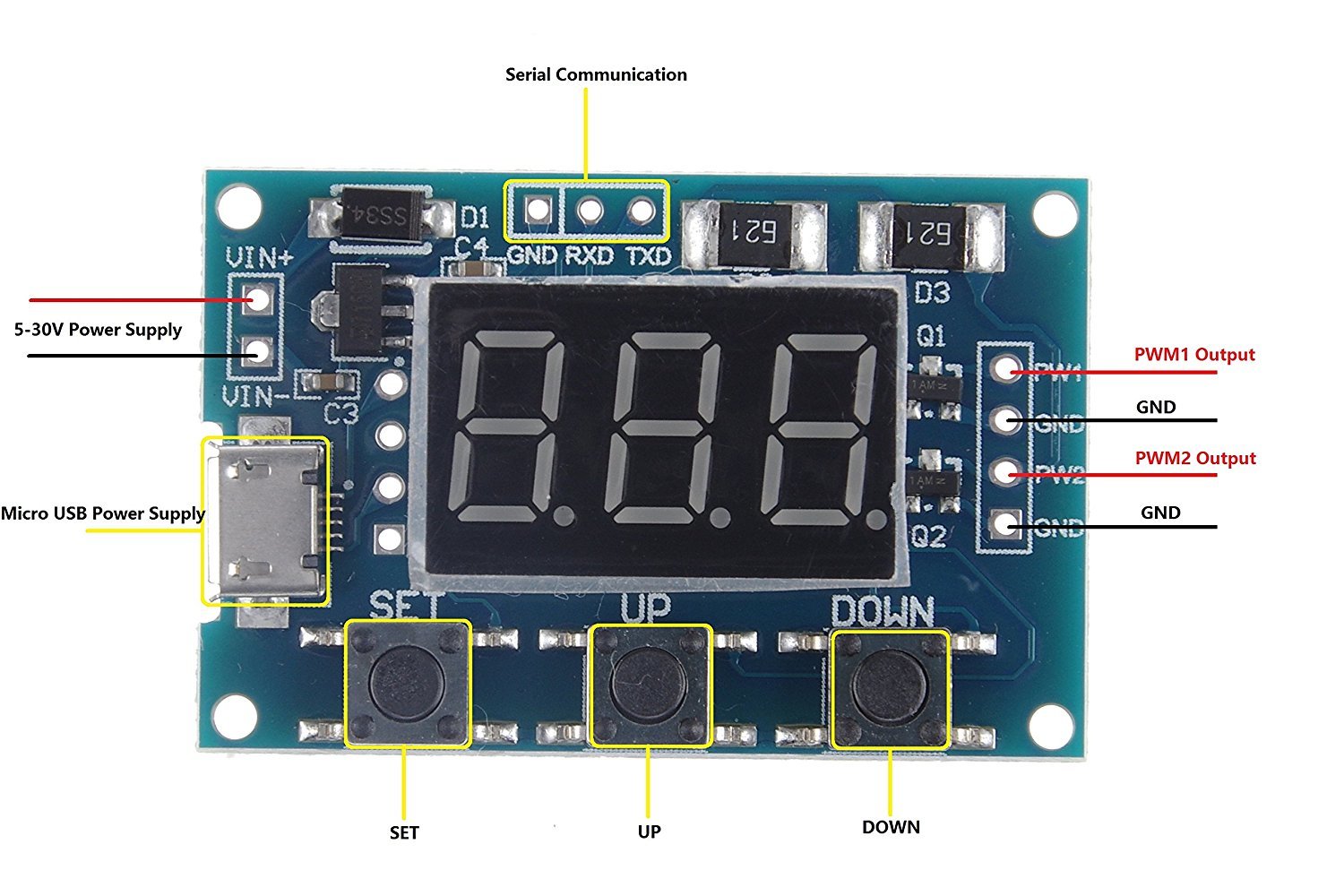

  • Pracovní napětí: 5–30V, podporuje napájení mikro USB 5,0 V
  • Frekvenční rozsah: 1Hz–150KHz
  • Frekvenční přesnost: ±2 %
  • Výstupní proud: 8–30mA
  • Výstupní amplituda: představené 5V V-pp (nastavitelné)
  • Rozsah provozní teploty: -30 / + 70 °C

Nastavení parametrů:

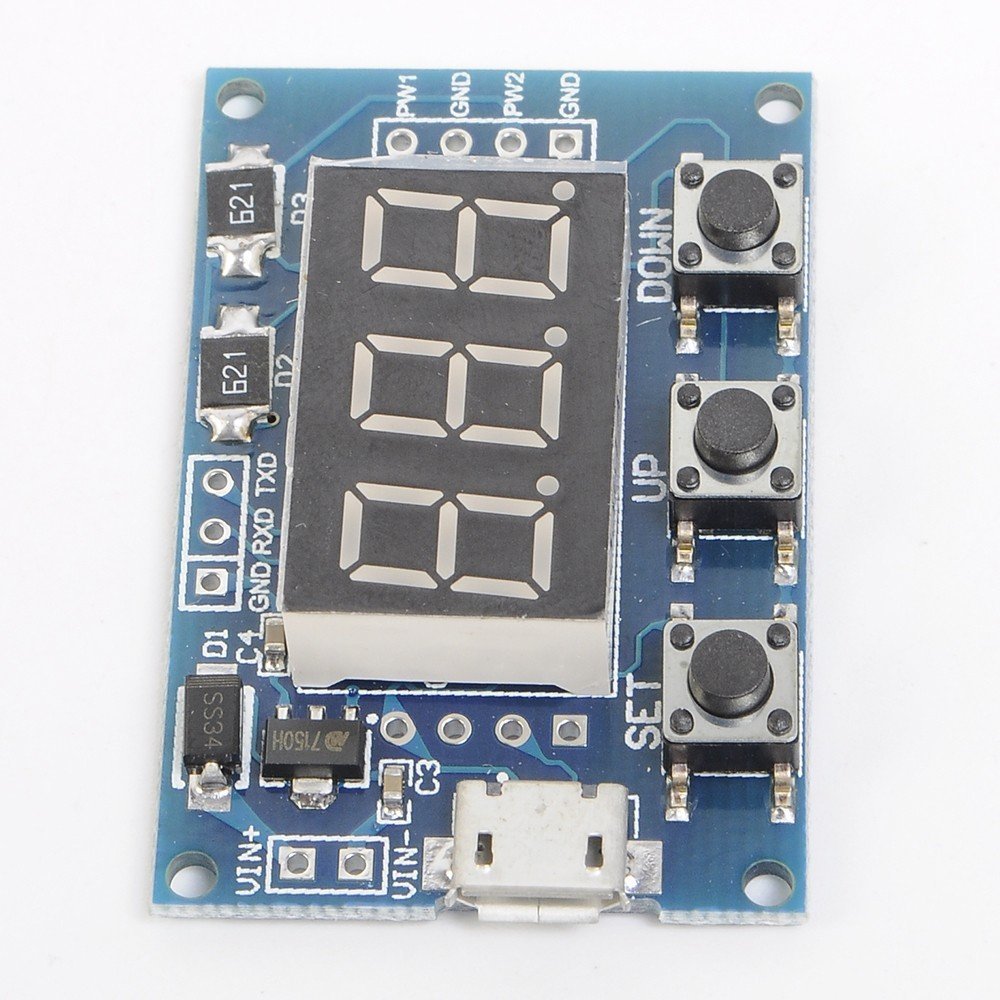

  1. Krátkým stisknutím tlačítka SET lze přepínat mezi zobrazením 4 parametrů (FR1:PWM1 frekvence;dU1:PWM1 střída;FR2:PWM2 frekvence;dU2:PWM2 střída); před přepnutím bude odpovídající parametr blikat
  2. Zmáčknutím klávesy UP a DOWN lze měnit aktuální parametr
  3. 2 kanálové PWM jsou nastaveny na tři druhy frekvenčních hodnot, v režimu zobrazení frekvence lze dlouhým stisknutím SET provést přenutní,3 druhy frekvencí sdílí střídu(XXX:1Hz~999Hz; XX.X:0.1Khz~99.9Khz;X.X.X.:1Khz~150Khz)

Použití:

  • Ke generování signálu se čtvercovou vlnou pro experimenty a vývoj
  • Ke generování signálu se čtvercovou vlnou pro jednotku krokového motoru
  • Ke generování nastavitelného pulzu pro MCU
  • Ke generování signálu s variabilním pulzem pro ovládání obvodu

Sériové ovládání:

  • Komunikační standard: 9600 bps
  • Datové bity: 8
  • Stop bit: 1
  • Kontrolní číslice: žádná
  • Řízení toku: žádné

Nastavení PWM střídy:

  • "S1FXXXT": Nastavte frekvenci PWM1 na XXX HZ (001 ~ 999);
  • "S1FXX.XT": Nastavte frekvenci PWM1 na XX.X KHZ (00.1 ~ 99.9);
  • "S1F: X.X.X.T": Nastavte frekvenci PWM1 na XXX KHZ (0.0.1. ~ 1.5.0.);
  • 'S1': PWM1;
  • 'S2': PWM2;
  • 'F': frekvence;
  • 'D': střída;
  • 'T' je koncový znak;
  • 2, nastavte PWM střídu
  • "S1DXXXT": nastavte PWM1 střídu na XXX; (001 ~ 100);
  • "S2DXXXT": nastavte PWM2 střídu na XXX; (001 ~ 100);
  • Úspěšné nastavení: DOWN;
  • Neúspěšné nastavení: FALL

Balení obsahuje:

  • 1x Dvoukanálový nezávislý modul s PWM generátorem s nastavitelnou střídou a frekvencí
