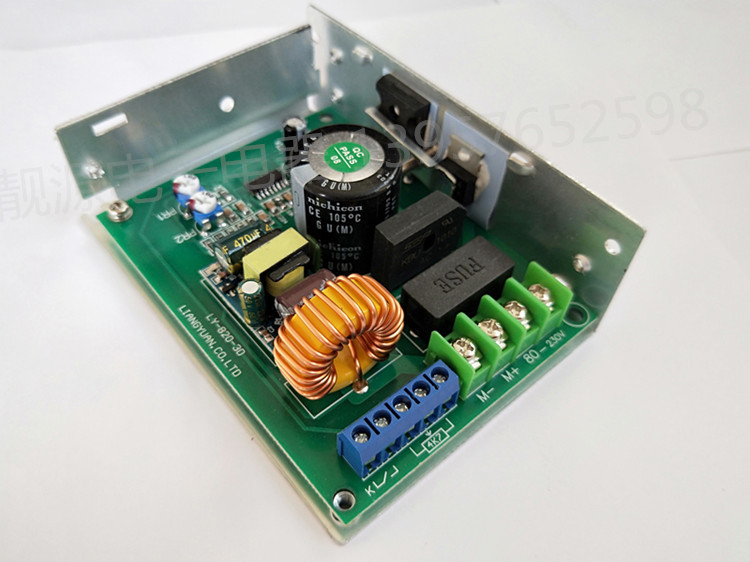

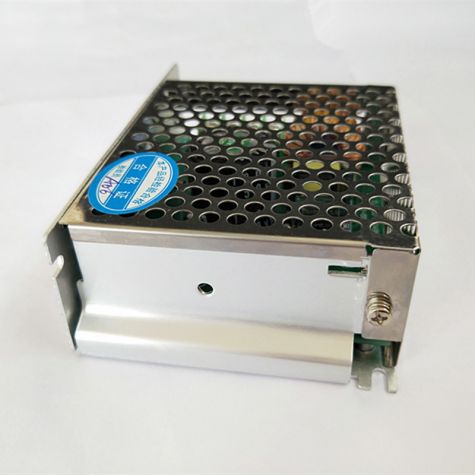

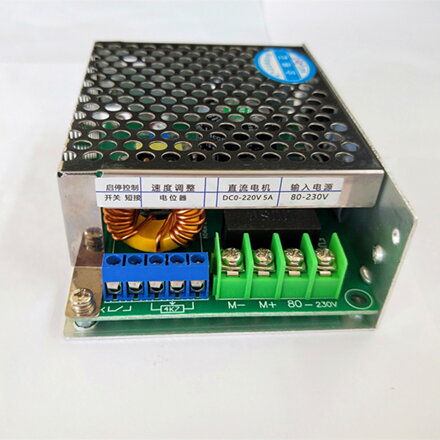

LY-820-3D 180-230V AC/DC 2.5A PWM controller

LY-820-3D 180-230V AC/DC 2.5A PWM controller

NOVINKA

LY-820-3D 180-230V AC/DC 2.5A PWM controller

850 Kč s DPH

Import kód: 11585

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Plynulá regulace počtu otáček nízkonapěťových elektromotorů.

Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí.

Vstupní napětí 80-220V AC nebo DC.

Výstupní proud od 0 do 2.5A můžete plynule nastavit pomocí dolaďovacího potenciometru.

  • Model: LY-820-3D
  • Napájení: 180-230V AC nebo DC
  • Regulace napětí: 0.01 - 550W
  • Pracovní výkon: 2.5A
  • PWM Frekvence: 80khz
  • Klíčovací poměr: 0-100%
  • Hodnota potenciometru: 4.7KΩ 2W
  • Provedení: Hotový modul
  • Rozměry: 110*78* 35mm
  • Váha: 180g

Obsah balení:

  • 1x LY-820-3D controller
  • 1x Potenciometr 4.7KΩ 2W

Není stavebnice!

Zapojení:

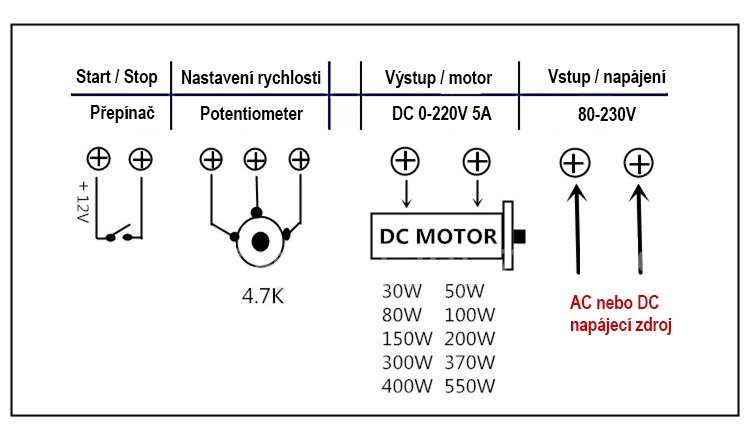

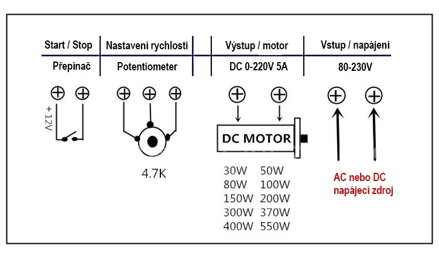

Postup správného zapojení naleznete v níže uvedeném schématu! Pozor, při nesprávném zapojení může dojít k poškození regulátoru a k zániku záruky.

Během provozu regulátoru je přísně zakázáno přepínat otáčení vpřed a vzad. Pokud potřebujete přepínat mezi chodem dopředu a zpětným chodem, můžete přepnout polohu vodičů kotvy. Před přepnutím musí být vypnut příkon regulátoru, nebo musí být vypnut potenciometr a před přepnutím na zpětný chod lze motor zcela zastavit. Nezapomeňte před otočením směru vypnout regulátor!

Z důvodu bezpečnosti a životnosti regulátoru věnujte pozornost následujícímu: časté startování a zastavení, nesprávný chod spínače dopředu a dozadu, chodu při přetížení, příliš dlouhému zastavení motoru a včasnému vypnutí napájení. Regulátor může pohánět pouze stejnosměrné kartáčové motory nebo odporové zátěže a nelze jej použít pro spínání napájecího zdroje.

V případě častého spouštění a zastavování neinstalujte spínač start-stop na výstupní svorku M+M-, protože není odpojen příkon pohonu. Počáteční proud při spuštění je vysoký a časté a rychlé starty a zastavení mohou poškodit prvek regulace napětí.

Pozor:

Častý start-stop je nesprávným způsobem ovládání motoru, regulátor je vybaven funkcí měkkého rozběhu/startu.

Stejného efektu lze dosáhnout ručně pomocí potenciometru, který zastaví a poté nastaví spuštění.s

s

s

s
