Regulátor VESC BLDC SUPERFOC6.8 50A ESC
Regulátory VESC BLDC jsou nejnovějšími a největšími regulátory ESC s otevřeným zdrojovým kódem, které se používají speciálně k řízení motorů elektrických skateboardů. Vyrábějí se již od základu s mnoha přizpůsobitelnými nastaveními, které tradiční regulátory ESC nenabízejí.
v4.12 Hardware / v3.30 Firmware
Regulátor VESC BLDC pro elektrické skateboardy ESC s otevřeným zdrojovým kódem.
VESC je vysoce modifikovatelný elektronický regulátor rychlosti ESC s otevřeným zdrojovým kódem od Benjamina Veddera. (http://vedder.se/2015/vips-prestige-be-extreme-toner1/vesc-open-source-esc/)

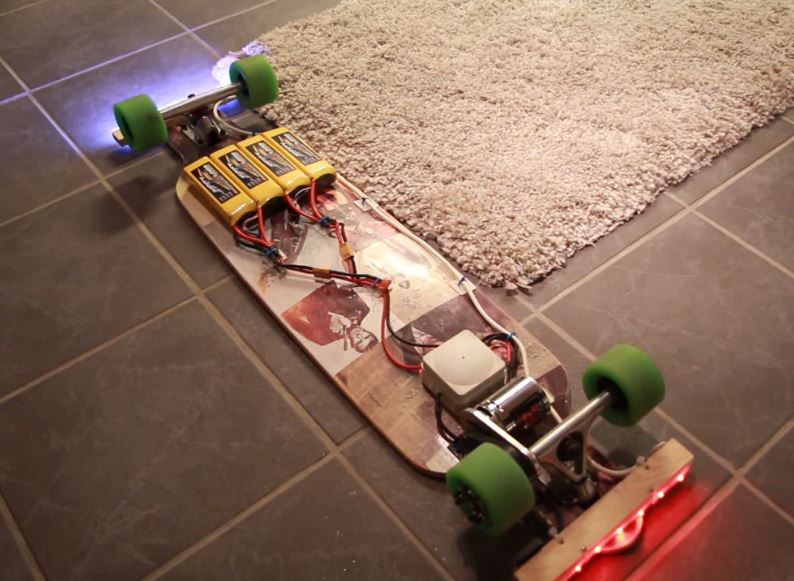

Je ideálně vhodný zejména k sestavení vlastních „DIY" elektrických skateboardů. Regulátory VESC umožňují používat motory bez senzorů pro plynulý rozjezd oproti tradičním regulátorům RC ESC, u kterých se setkáváme s problémy s plynulým rozjezdem. Regulátor VESC můžete pomocí mini USB připojit k počítači a modifikovat jeho nastavení dle vlastních potřeb.
Nástroj VESC Tool je k dispozici pouze pro systémy Windows a Linux. Podpora pro systém MACOSX není k dispozici. Regulátory VESC pro vás testujeme několikrát během výrobního cyklu.
Váš regulátor VESC bude pracovat ještě lépe, pokud bude konfigurován přímo pro konkrétní napětí vašeho motoru a baterie. Podívejte se na níže uvedená videa, kde naleznete více informací o tom, jak naprogramovat regulátor VESC. Pro váš regulátor VESC budete pravděpodobně potřebovat následující níže uvedené položky.
VÝHODY ELEKTRONICKÝCH SKATEBOARDŮ esc S REGULÁTORY VESC BLDC:
- Silné, spolehlivé a progresivní elektrické brzdy.
- Rozjezd s motory bez senzorů je stejný, jako u motorů se senzory.
- Mnoho bezpečnostních funkcí, jako např. funkce řízení proudu a teploty.
- Vektorové řízení (FOC) se senzory nebo bez senzorů umožňuje efektivnější provoz elektrického skateboardu s téměř žádným hlukem motoru
VLASTNOSTI ELEKTRICKÝCH SKATEBOARDŮ ESC S REGULÁTORY VESC BLDC:
- Model: SUPERFOC6.8
- Vestavěný obvod 5V BEC (používaný k napájení přijímače)
- Napětí: 8V až 60V (do napětí 12S LiPo)
- Proud: do 240A po dobu několika vteřin nebo 50A nepřetržitě
- Velikost PCB je 40mm x 60mm
- Rekuperační brzda
- Provoz se senzory nebo bez senzorů
- Velký startovací moment s motory bez senzorů
- Celková velikost regulátoru VESC je 120mm délky, 40mm šířky.
- Bateriové vodiče = XT90 female w/ 5mm male bullet konektory w/ 10awg silikonový splétaný vodič

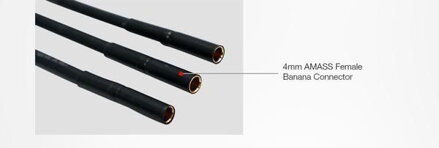

- Vodiče motoru = 5.5mm bullet konektory w/ 10awg silikonový splétaný vodič
|
Aplikace |
Elektrický skateboard-longboard „Fighting robot" |
|
BEC |
5V BEC |
|
Lipo |
3-12 článků |
|
Napětí |
8V-60V |
|
Verze hardwaru |
4.12 |
|
Verze firmwaru |
3.30 |
|
Kondenzátory |
3kd 680 μF 63V |
|
Rozměry desky VESC |
60x40mm |
|
Napájecí vodič |
10AWG silikonový vodič w/ 5.5mm – bullet konektory |
|
Model: |
MTVESC50A |
|
Výrobce |
Maytech Čína |
*Je třeba provést vlastní nastavení detekce a hodnot motoru podle konkrétních potřeb.
Uživatel může zvolit různé režimy ovládání:
1. Pracovní cyklus: jízda dopředu a dozadu s brzdou
2. Pracovní cyklus bez jízdy dozadu: jízda dopředu s brzdou
3. Proud: Jízda dopředu a dozadu bez brzdy
4. Proud bez jízdy dozadu: jízda dopředu bez brzdy
5. Proud bez jízdy dozadu s brzdou: dopředu s brzdou
6. Řízení rychlosti PID
7. Řízení rychlosti PID – bez jízdy dozadu

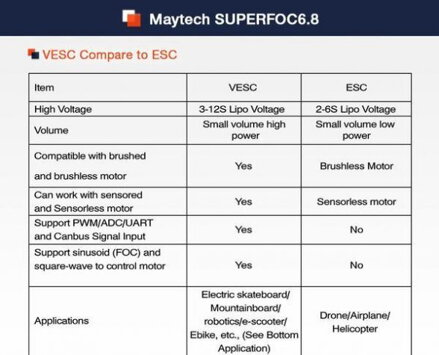

Specifikace:
| Model No | MTSUPERFOC6.8 | Cont Current | 50A |
| Lipo Voltage | 3-12S | Burst Current | 240A |
| BEC | 5V | PCB Size | 40mm*60mm |
| Capatitor | 3pcs 680uf63V | MOS | IRF7530 |
| Hardware | Based on VESC6.0 | Firmware | Updatable |

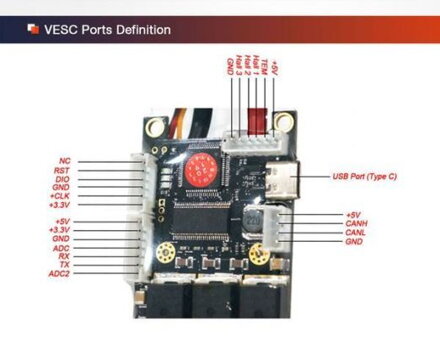

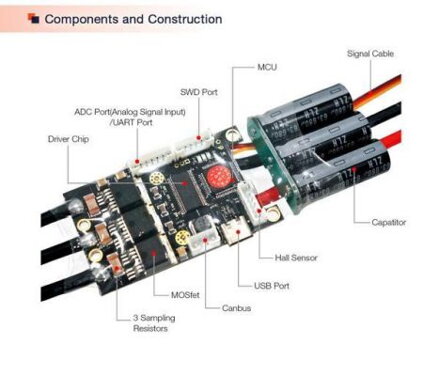

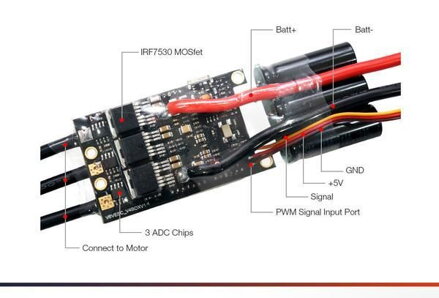

Maytech SUPERFOC6.8 Speed Controller based on VESC6 Hardware:

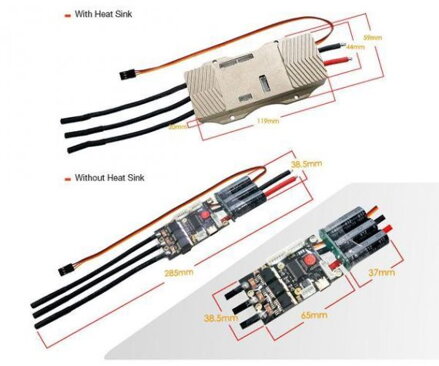

Maytech New SUPERFOC6.8 with Heat Dissipation Case VESC50A based on VESC6 hardware:
