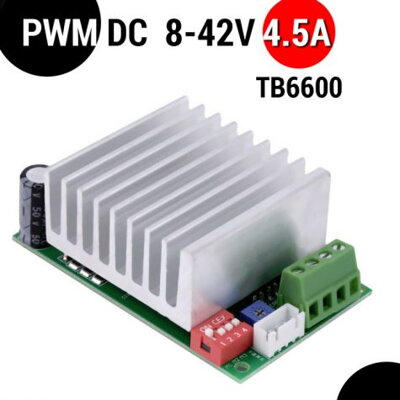

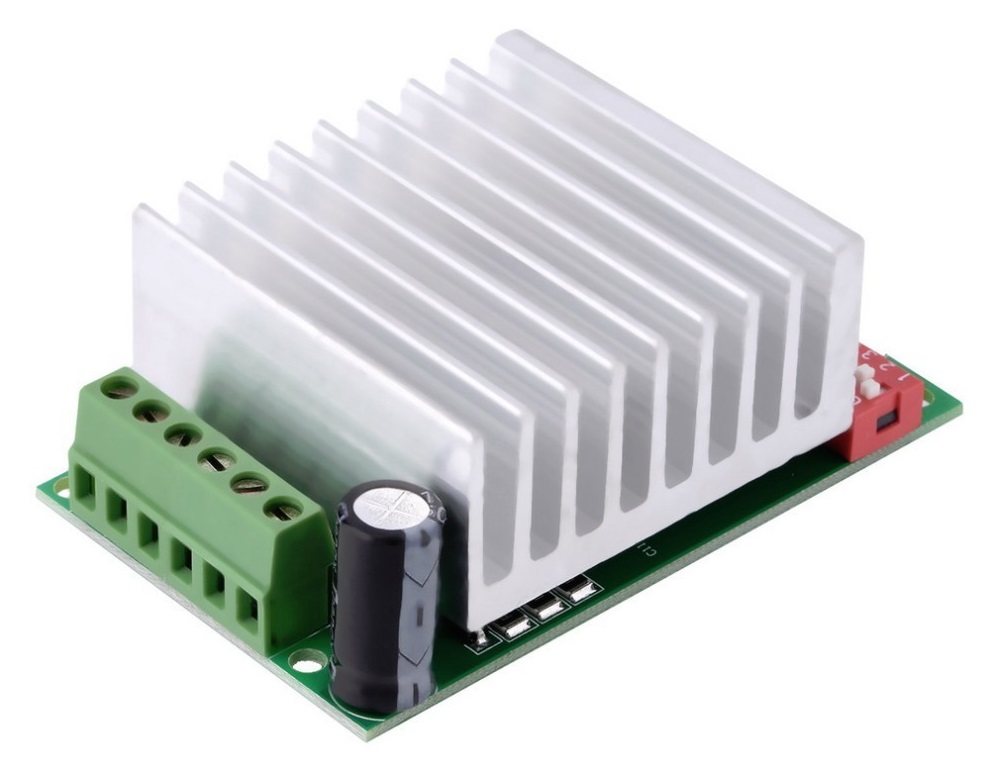

Ovladač krokového motoru BL-TB6600 8-42V 4.5A

Ovladač krokového motoru BL-TB6600 8-42V 4.5A

Hodnocení produktu: 5/5 (3x)

Vaše hodnocení:

NOVINKA AKCE

Modul je určený pre riadenie jedného bipolárneho krokového motora signály STEP a DIR.

285 Kč s DPH

399 Kč s DPH Sleva 28.6%

Import kód: 10562

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

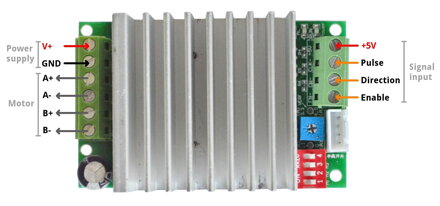

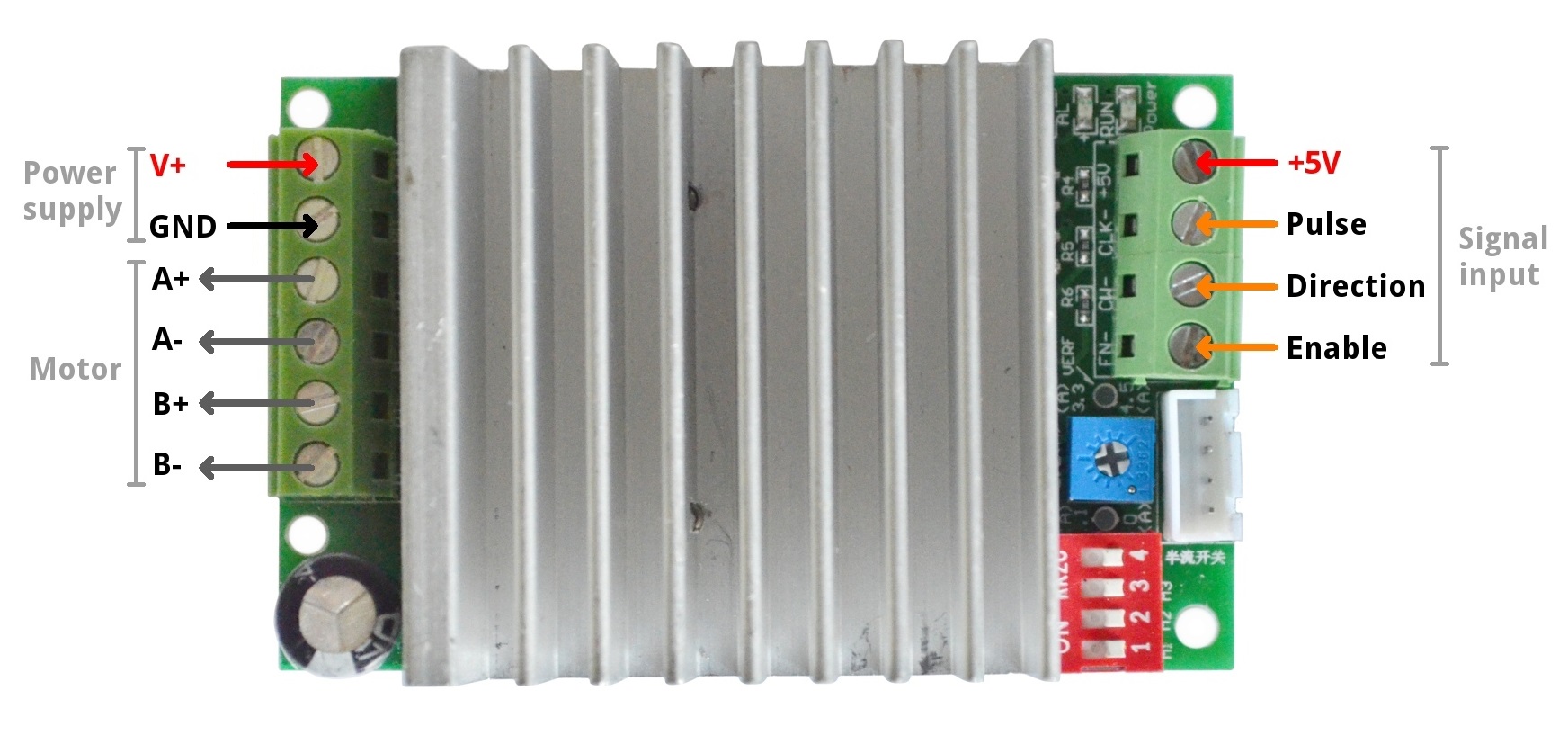

Modul je určený pre riadenie jedného bipolárneho krokového motora signály STEP a DIR. Obsahuje obvody pre mikrokování a zmenšenie pracovného prúdu pri nečinnosti, ktoré obmedzia prehrievanie motora. Riadiace vstupy sú opticky oddelené, na vstupe STEP je použitý širokopásmo obvod 6N137

Špecifikácia:

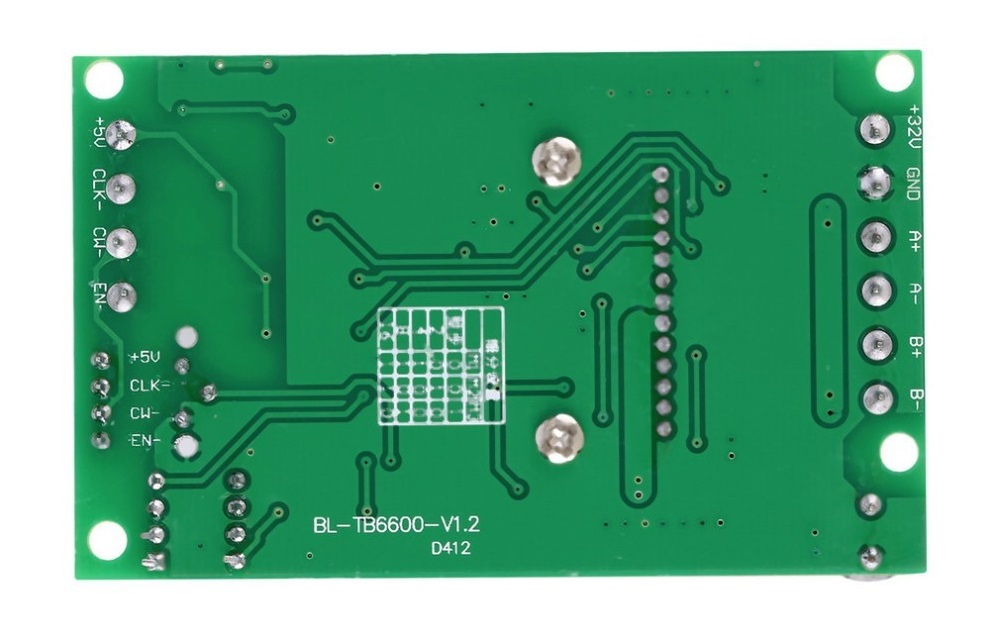

  • Model: BL-TB6600
  • Založený na čipe TB6600HG od Toshiba
  • Rozsah napájacieho napätia: +8 až 42 V (jednosmerné)
  • Odporúčané pracovné napätie: max. +32 V
  • Maximálny výstupný prúd: 4,5 A
  • Celkový odpor v zopnutom stave (Ron): 0,4 Ω (typ.)

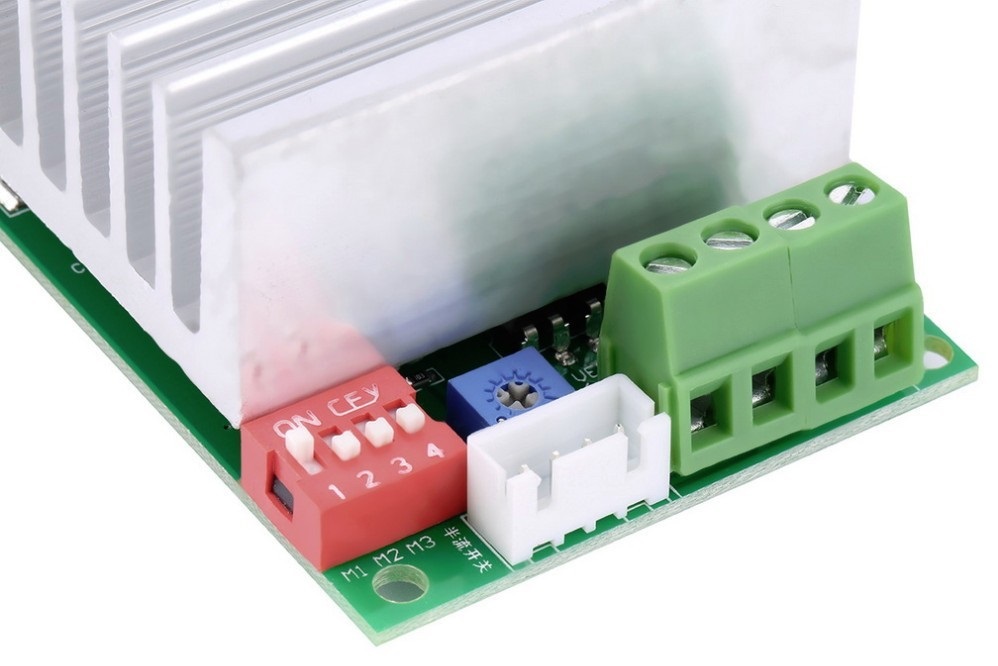

  • Mikrokrokování: 1/2, 1/4, 1/8 a 1/16 základného kroku
  • Maximálne vstupné napätie všetkých vstupov: +7 V
  • Maximálna frekvencia na vstupe STEP: 200 kHz
  • Frekvencia PWM regulácia prúdu: 40 kHz
  • Vstavané pull-down rezistory na vstupoch: 100 kOhm (typ.)
  • Veľkosť: 8 x 5 x 3,5 cm
  • Váha: 120 g

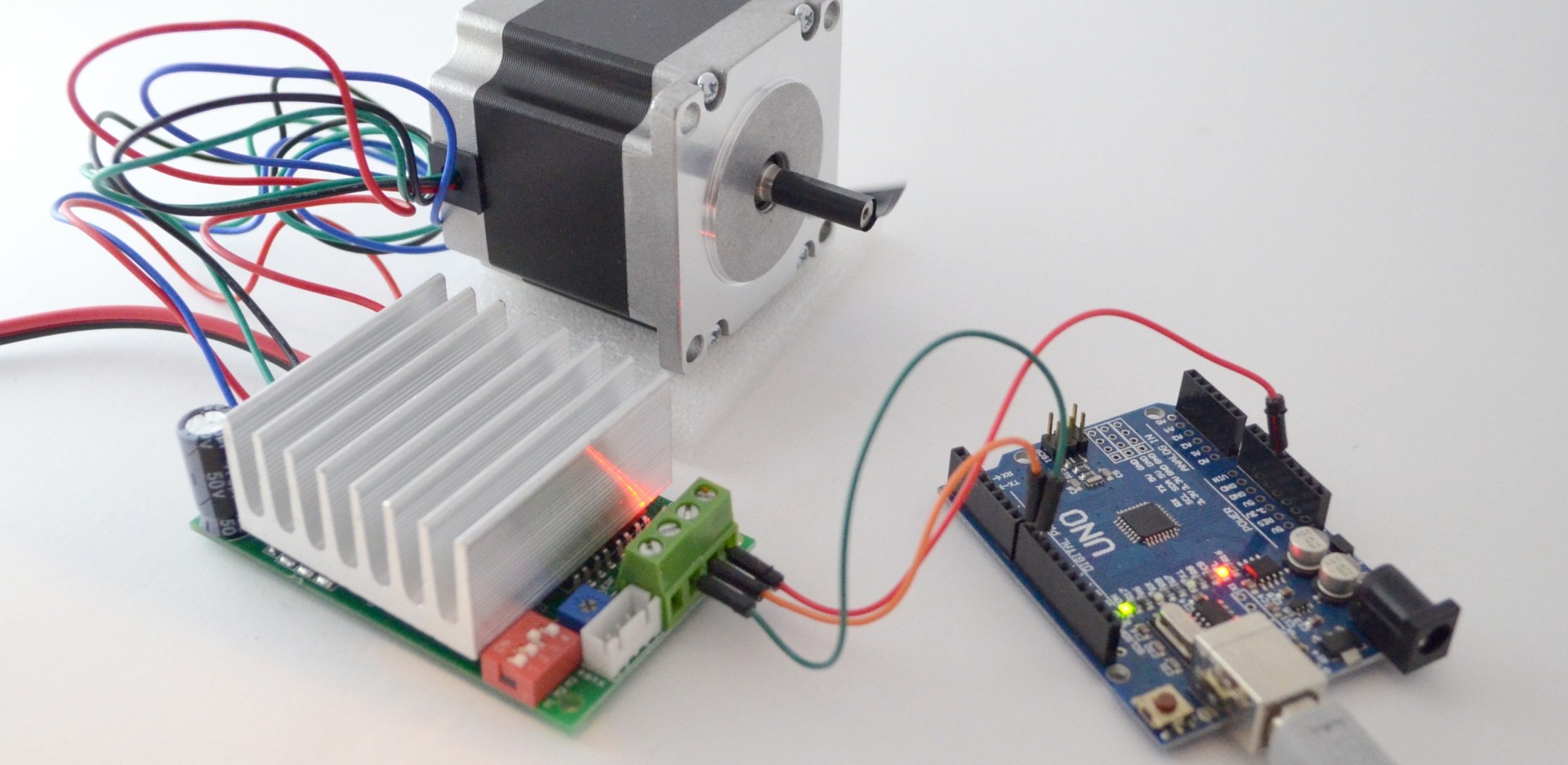

Wiring and running TB6600 stepper driver with Arduino:

http://diyprojects.eu/wiring-and-running-tb6600-stepper-driver-with-arduino/
