Simple Stepper Motor PWM Generator Controller Module

Simple Stepper Motor PWM Generator Controller Module

Hodnocení produktu: 5/5 (2x)

Vaše hodnocení:

NOVINKA

Simple Stepper Motor PWM Generator Controller Module

339 Kč s DPH

Import kód: 10644

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

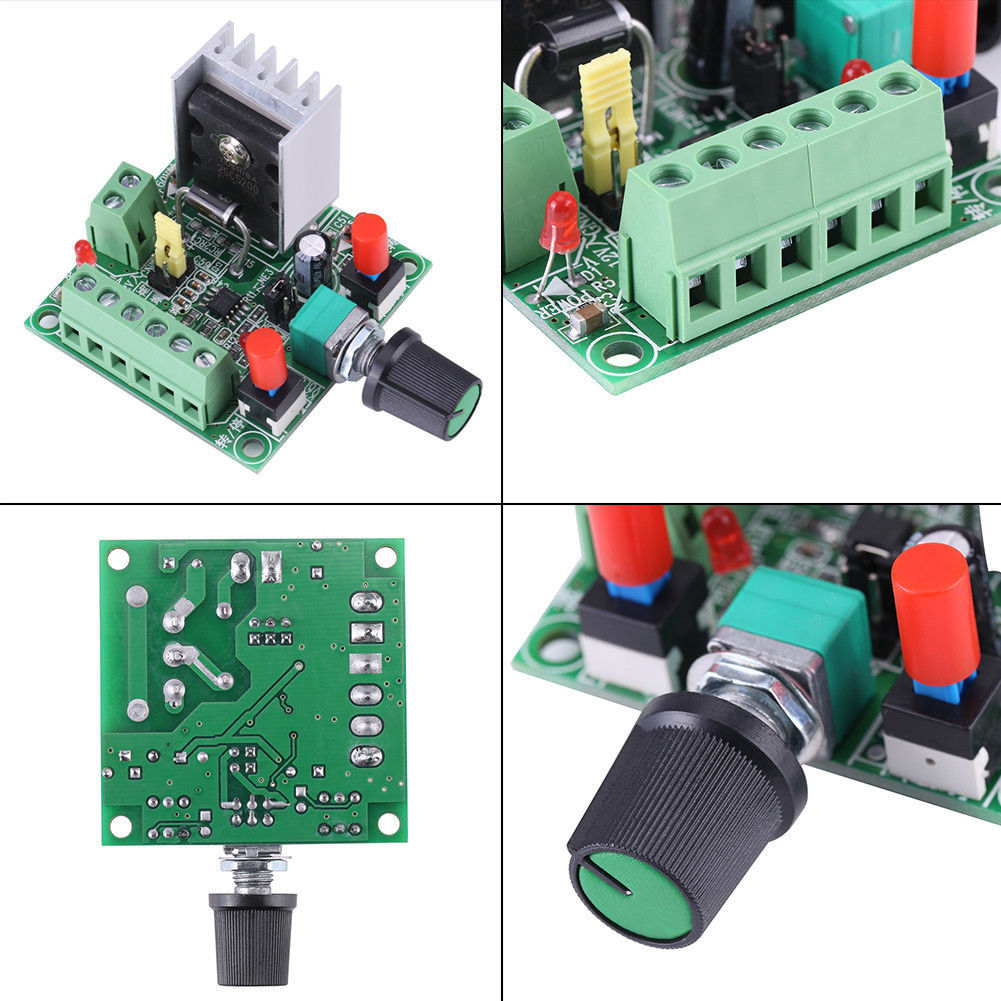

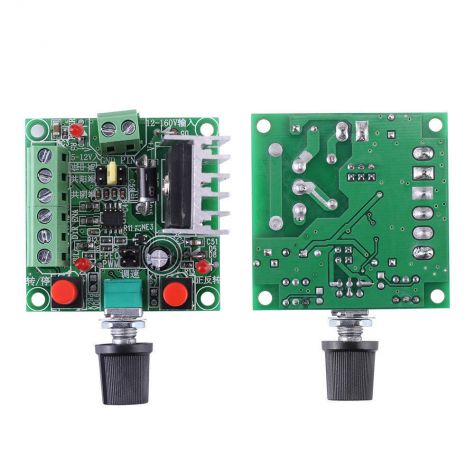

Modul řídicí jednotky PWM generátoru pro jednoduché krokové motory

  • Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů.
  • Modul má dva režimy provozu, frekvenční a PWM.

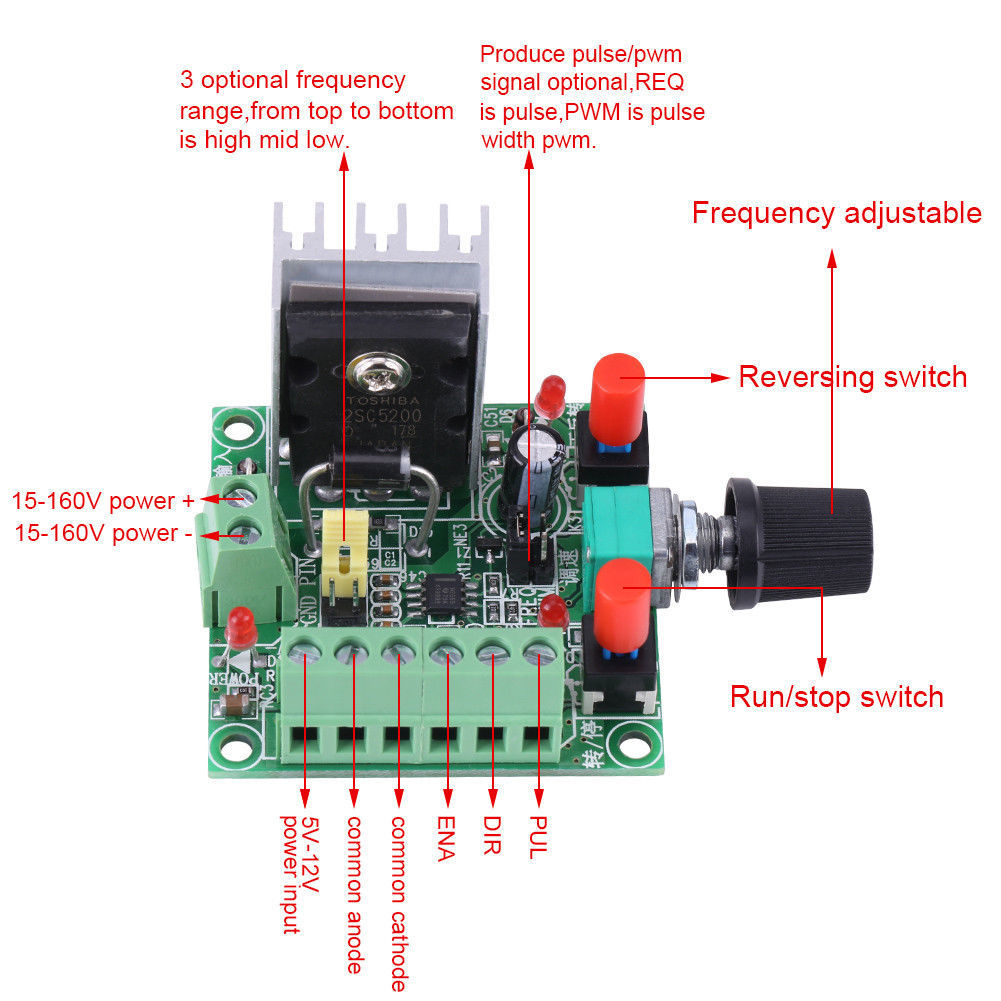

  • Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem.
  • V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu" (viz níže).
  • V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem.
  • K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru.
  • Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.

Poznámka:

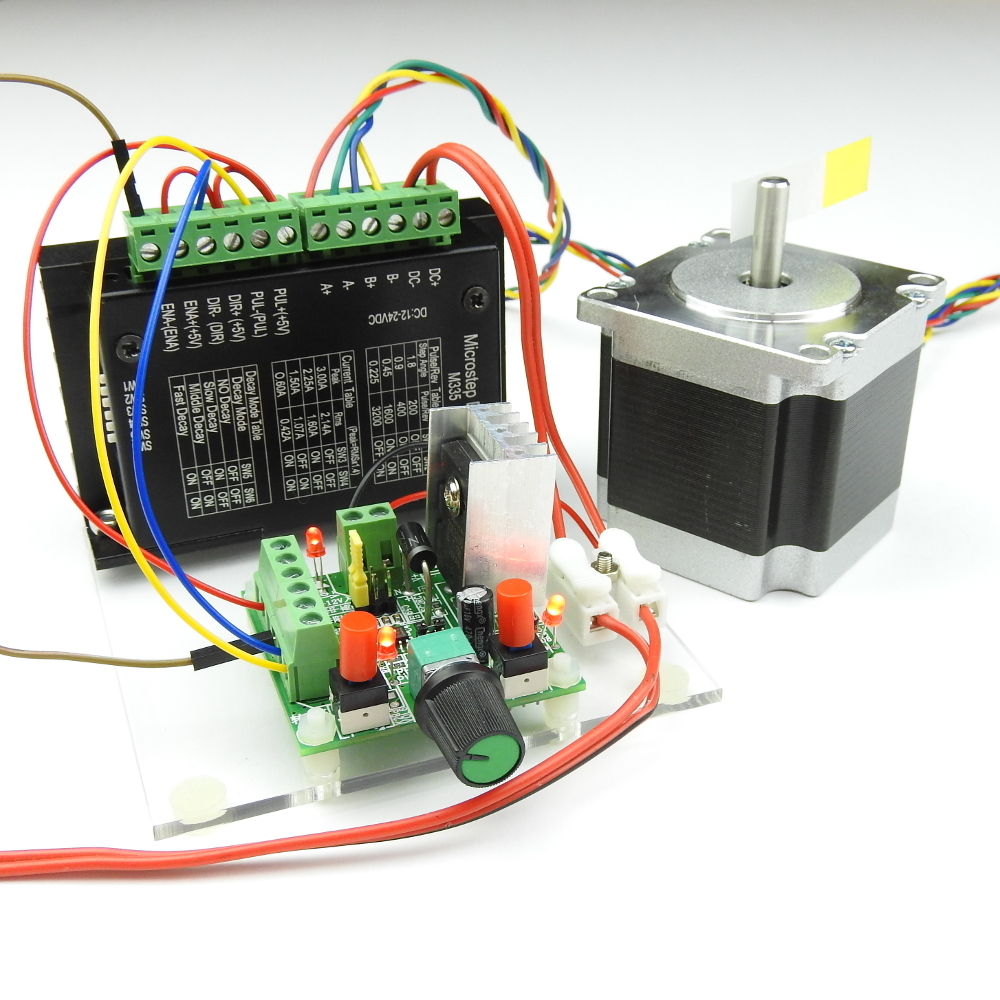

  • Tento modul je určen k použití společně s pohonem motoru, nelze jej používat k přímému pohánění krokového motoru.
  • Pokud zvolíte vstupní napájení 12V až 160V, svorky 5V až 12V musí zůstat nezapojené.

f



c

v

Please note:

Different stepper driver may mark different name

EN=ENA=FREE Enable
PUL=PULS=CLK Pulse
DIR=CW=CWW Direction
Common anode Connection method (B)

EN+ PUL+ DIR+ connect together to com+。
EN- connect EN
PUL- connect CLK
DIR- connect DIR

Common cathode Connection method (B)
EN- PUL- DIR- connect together to com-。
EN+ connect EN
PUL+ connect CLK
DIR+ connect DIR

Specification:

  • Power supply voltage: 15-160V / 5-12V

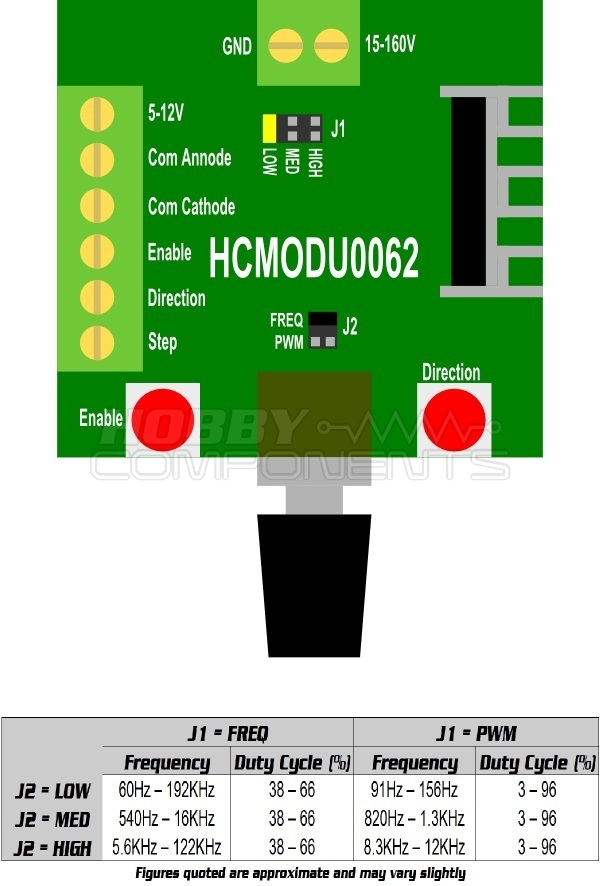

  • Frequency: High: 5.8KHZ-127KHZ, Mid: 590HZ-15.8KHZ, Low: 82HZ-2.3KHZ

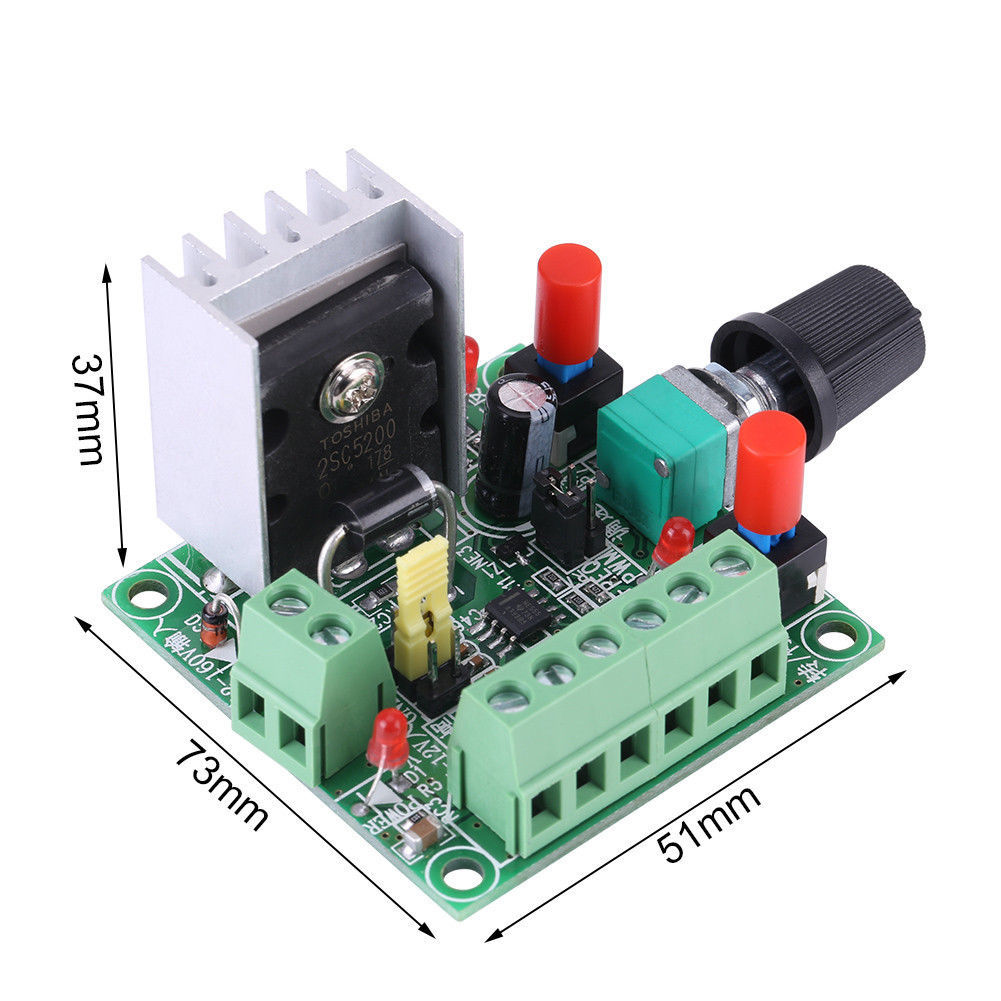

  • Size: Approx. 73 x 51 x 37mm
