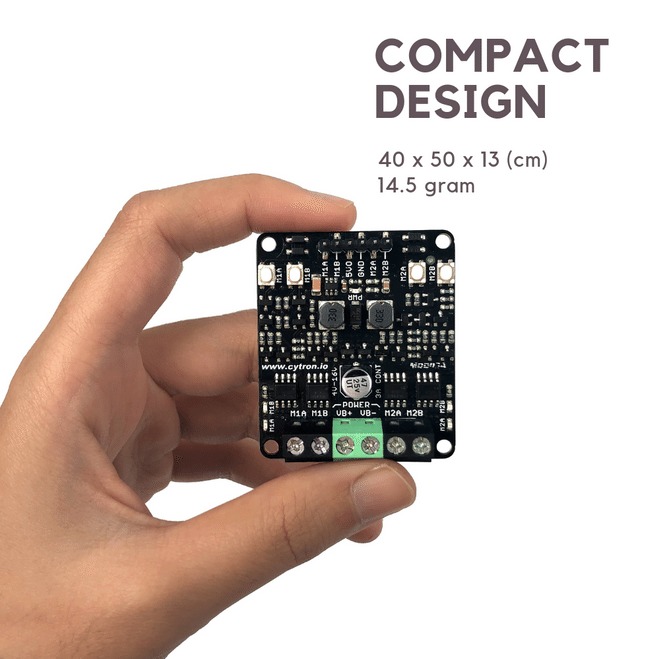

MDD3A 3A 4V-16V DC ovladač motoru, 2-kanálový

255 Kč

Import kód: 10897

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

3A 4V-16V DC ovladač motoru (2 kanálový)

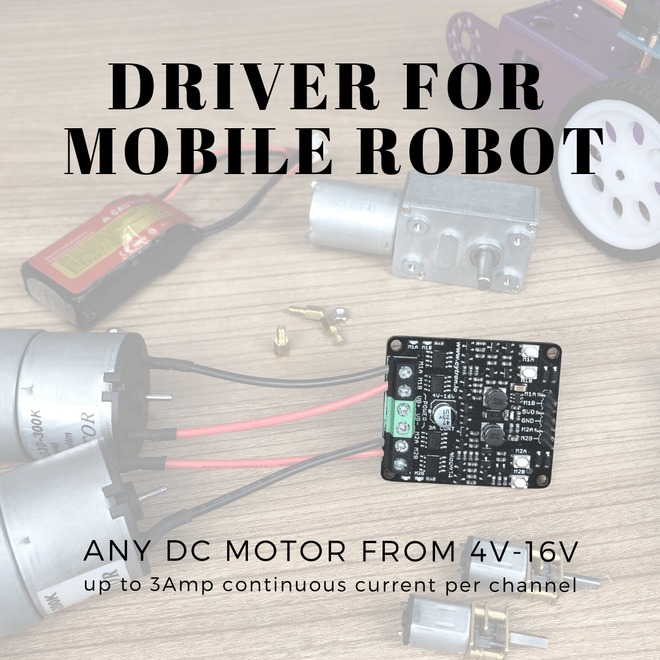

Hledáte ovladač motoru pro vašeho mobilního robota? Chcete řídit krokový motor?

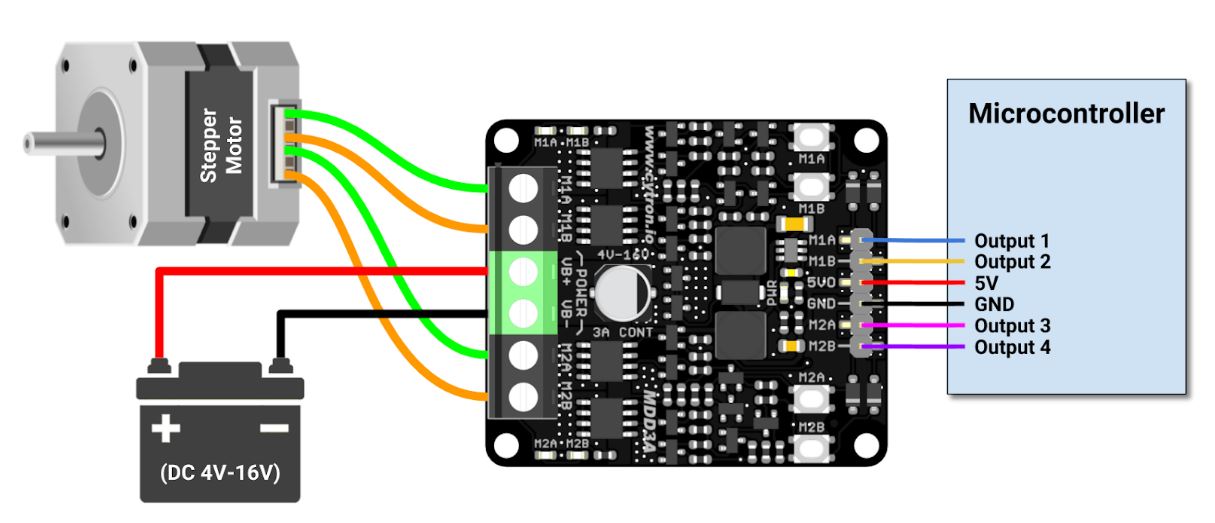

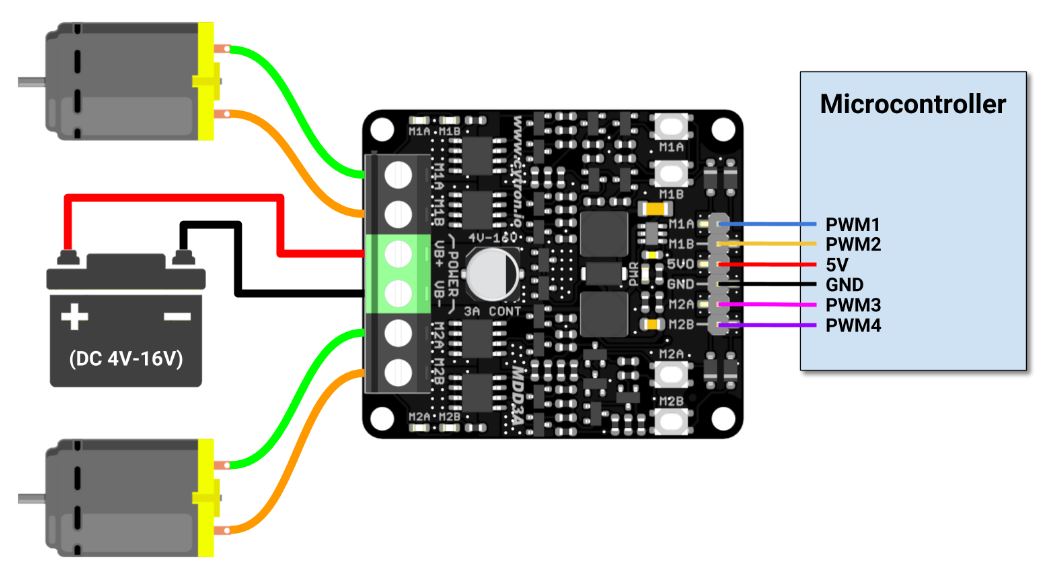

Nemějte obavy! MDD3A dokáže ovládat dva stejnosměrné motory nebo jeden bipolární/unipolární krokový motor od 4 V do 16 V.

Díky diskrétní konstrukci MOSFET s H-mostem může tento ovladač kontinuálně podporovat 3 Ampérové kanály bez jakýchkoliv přídavných chladičů.

Zkušební tlačítka umístěná na desce a výstupní LED diody motoru umožňují funkční zkoušky ovladače motoru rychlým a pohodlným způsobem bez nutnosti zapojení řídícího systému.

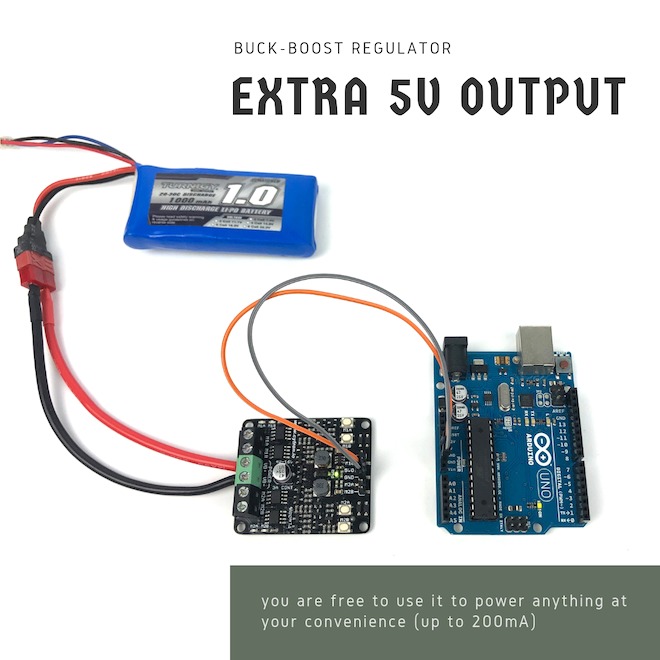

Přídavný regulátor, který vytváří 5V výstup ze vstupního napětí pouhých 4 V může být použit k napájení řídícího systému.

MDD3A může být ovládán s širokým rozsahem vstupního logického napětí od 1.8V do 12V, je kompatibilní se širokou škálou řídících systémů (např. Arduino, Raspberry Pi, PLC).

Aby nedošlo k poškození ovladače motoru opačným napětím, kdyby byla baterie zapojena se špatnou polaritou, je vybaven ochranou proti opačné polaritě. Jedná se o velmi běžnou chybu, které se dopouští dokonce i velmi zkušení uživatelé.

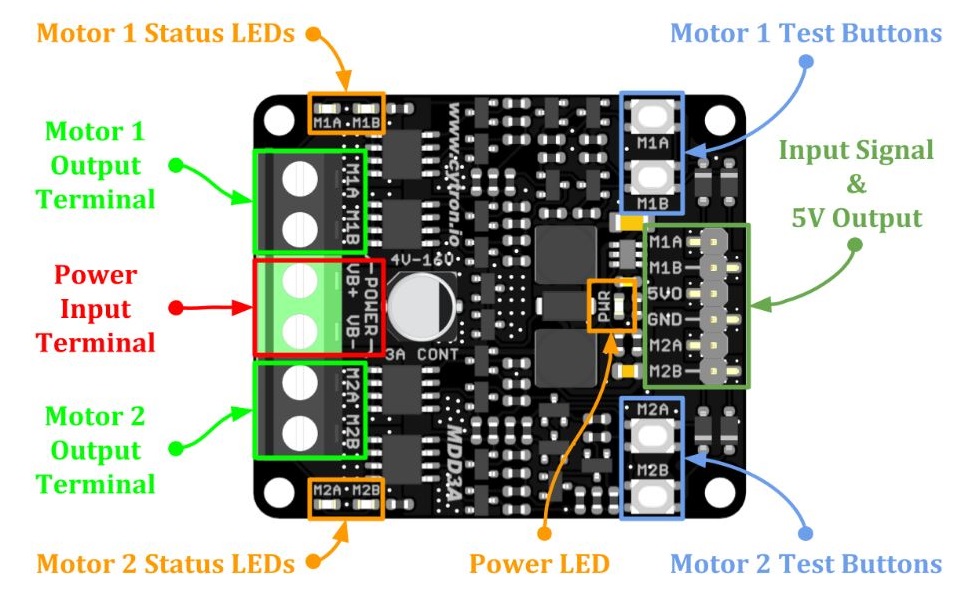

Rozhraní:

sdss

gfh



gfh

ghk



Specifikace:

  • Model: MDD3A
  • Obousměrné ovládání pro dva stejnosměrné motory.
  • Ovládání jednoho unipolárního/bipolárního krokového motoru.
  • Provozní napětí: DC 4V do 16V.
  • Maximální proud motoru: 3A nepřetržitý, 5A maximální.
  • Přídavný regulátor pro výstupní napětí 5V (200mA max).
  • Tlačítka pro rychlé testování.
  • LED diody pro stav výstupu motoru.
  • Vstupy kompatibilní s 1.8V, 3.3V, 5V a 12V řídících systémů (Arduino, Raspberry Pi, PLC atd.).
  • PWM frekvence až do 20kHz (výstupní frekvence je stejná jako vstupní frekvence).
  • Ochrana proti obrácené polaritě.
  • Výrobce/původ: Cytron Technologies Malajsie

Příklady použití: Malí mobilní roboti na soutěže nebo školní projekty.
