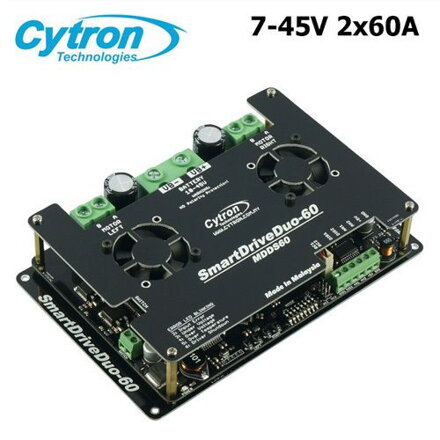

SmartDriveDuo-60 7-45V 2x60A MDDS60

SmartDriveDuo-60 7-45V 2x60A MDDS60

NOVINKA

SmartDriveDuo-60 7-45V 2x60A MDDS60

4490 Kč s DPH

Import kód: 10889

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

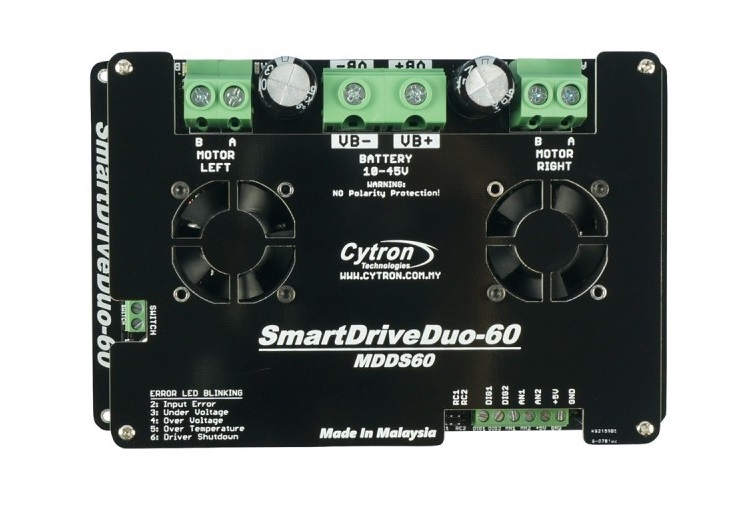

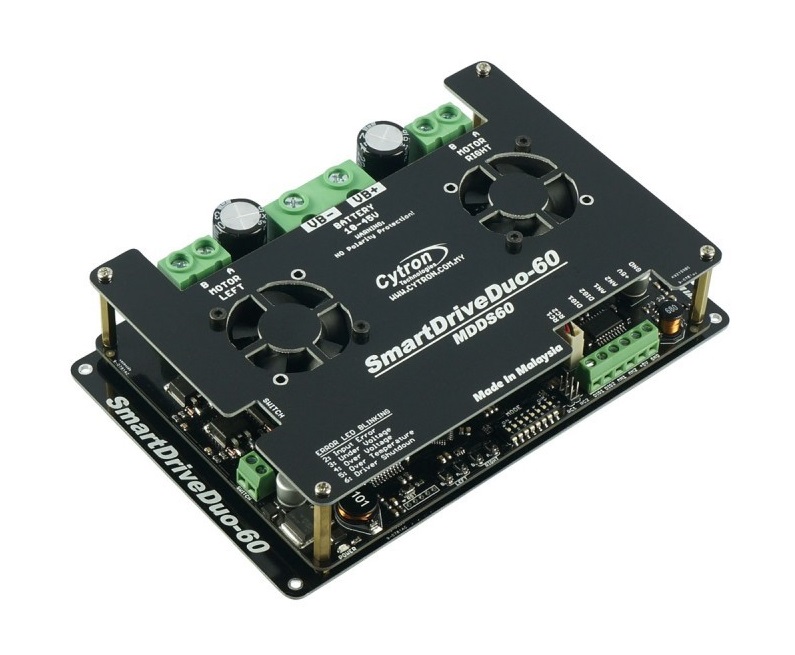

SmartDriveDuo-60 7-45V 2x60A MDDS60

SmartDriveDuo60 má inteligentní funkce jako MDDS10, ale s vyššími schopnostmi nepřetržitého proudu, 60 Amp každý kanál.
Je dokonce vybaven bezkomutátorovým ventilátorem na horním krytu, který se stará o chlazení!

MDDS60 je schopen přijímat RC signál (ovládání rádia) pro pohon smíšeného režimu, analogové napětí z potenciometru, PWM z mikrokontroléru (Arduino, PIC nebo jakýkoli jiný mikrokontrolér) a dokonce může být ovládán i pomocí příkazu UART (sériový).

Ovládací režimy jsou konfigurovány přepínačem DIP na MDDS60.

Běžně používané konfigurace jsou vytištěny na spodním krytu. Vysokofrekvenční MOSFET se přepínají při 16 KHz, aby bylo zajištěno tiché ovládání. Pro správné zakrytí pohonu a namontování chladicího ventilátoru jsme přidali horní a spodní kryt! Perfektní!

Díky snímači teploty na desce je tento inteligentní pohon schopen omezit výstupní proud po jednotlivých stupních, což zabraňuje přehřátí a spálení! Vrcholový proud je 100A po dobu 1 sekundy a automaticky omezuje výstupní proud.

Aby byl RC přijímač kompatibilní, přidali jsme 2x3 header piny (kontakty pro napojení dalších konektorů); pomocí prodlužovacího kabelu 2 RC zvládnete připojení během 1 minuty!

Díky MDDS60 můžete nyní seskupit až tři baterie SLA pro napájení vašeho motor, protože podporuje až 45V DC vstup.

A pro ovládání motoru a pohonu vám stačí pouze jeden hnací výkon. A nemusíte mít strach, 3článková a 6článková Li-po baterie odpovídá provoznímu napětí :) A pozor, je dokonce vybaven funkcí upozornění na nízký stav nabití baterie. Tak co dalšího ještě potřebujete?

* Pro připojení baterie a motoru použijte vhodný vodič/kabel.

  Mějte na paměti, že propojovací vodič/kabel nepodporuje vysokoproudé aplikace.

Vlastnosti:

  • Model: MDDS60
  • Pohon kartáčového DC motoru, není pro bezkartáčové motory
  • Vstupní napětí (motor): 7 – 45 VDC
  • Jednovýkonnostní provoz, stačí připojit napájení k baterii.
  • Duální kanály, zvládne pohon dvou kartáčových motorů, nezávislých nebo smíšených.
  • Provozní režimy: RC (RC servo signál), analogový, PWM, zjednodušené a paketizované UART.
  • Podpora označené veličiny a uzamčené anti-fáze v režimu PWM.
  • Horní kryt je dodáván se dvěma bezkomutátorovými ventilátory pro chlazení pohonu.
  • Dvě manuální/testovací tlačítka pro každý kanál.
  • Dvě LED kontrolky výstupu pro každý kanál.
  • LED pro stav napájení, indikátor chyby, stav spuštění (vlevo a vpravo).
  • Tlačítko Reset na desce pro restartování MCU po změně režimu provozu.
  • Teplotní zpětná vazba pro omezení proudu a zabránění přehřátí MOSFETu.
  • Podporuje nepřetržitý proud až 60 A při pokojové teplotě.
  • Podporuje až 100A vrcholový proud po1 sekundu. Proud bude omezen při zvyšování teploty.
  • Vhodné pro bojové nebo sumo roboty.
  • 16kHz spínací frekvence pro tichý provoz.
  • Regulátor přepínání napětí na desce pro vyšší výkon.
  • Režim monitorování nízkého napětí baterie.
  • Vyzkoušeli jsme tento pohon se samostatným motorem při 24V, plné zatížené, aniž by začal hořet J
  • NENÍ ochrana polarity, důkladně zkontrolujte připojení vstupu napájení.
  • Pro připojení baterie použijte správný vodič/kabel, tenký/běžný kabel/vodič se může roztavit a shořet.
  • Rozměry: ~190mm x 121mm x 45mm.
  • Výrobce: Cytron Malajsie
