Popis NanoPC T4

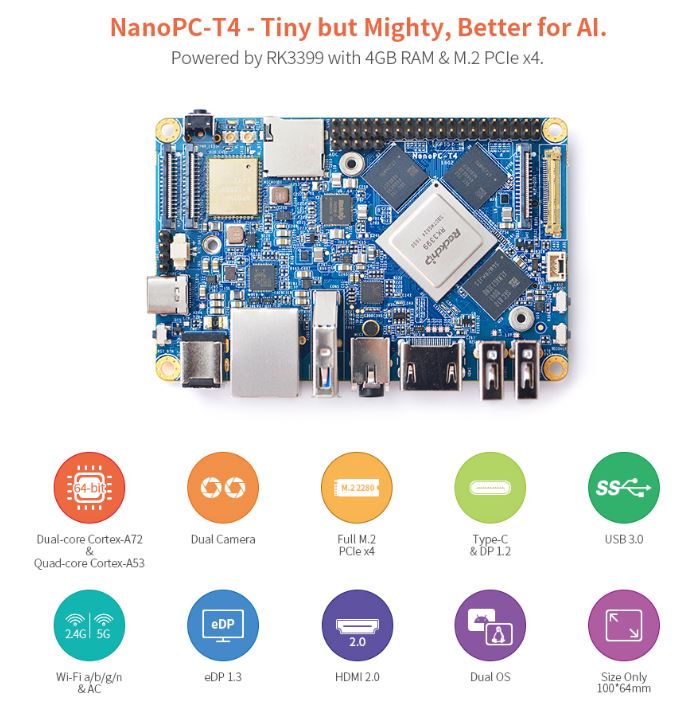

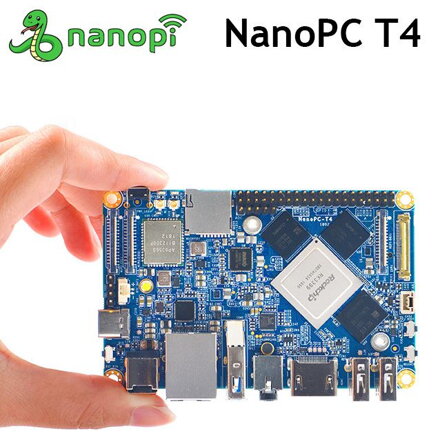

NanoPC-T4 RK3399 4GB LPDDR3 RAM, 16GB flash eMMC, vysoce výkonná ARM deska, sada s chladičem

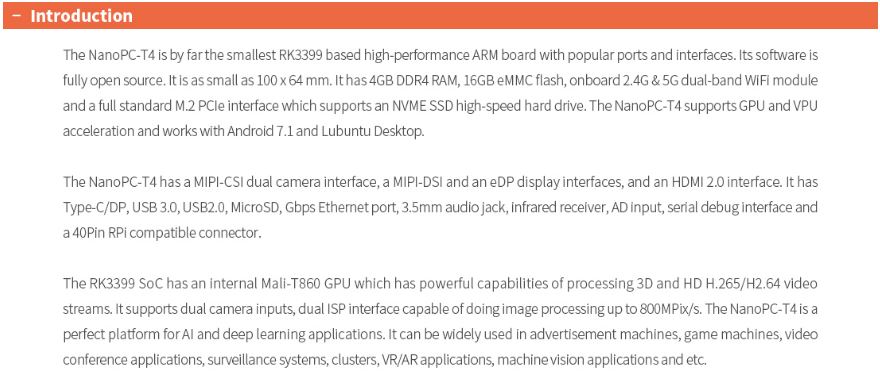

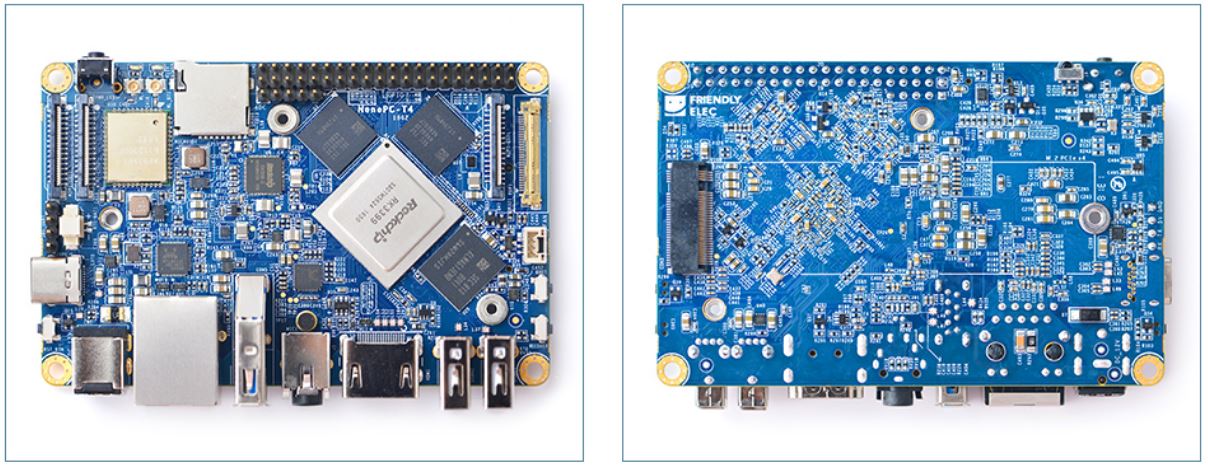

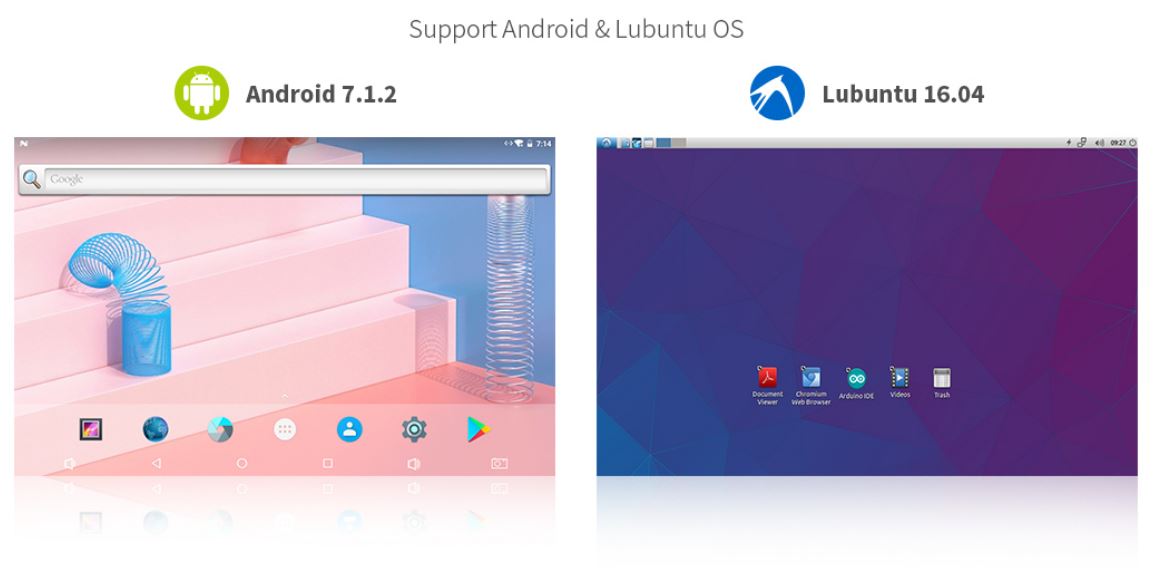

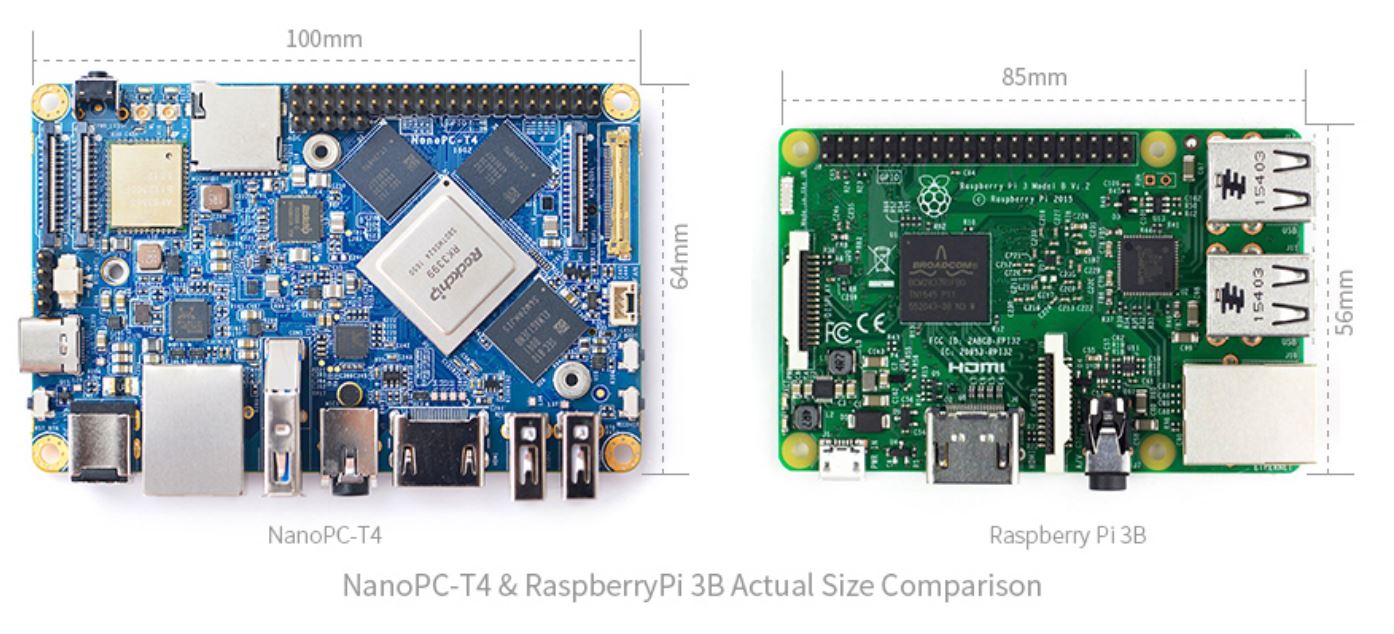

NanoPC-T4 je nejmenší, ale vysoce výkonná ARM deska založená na RK3399 s populárními porty a rozhraními. Její software je plně otevřeným zdrojem. Má velikost pouze 100 x 64 mm. Disponuje 4GB LPDDR3 RAM, 16GB flash eMMC, integrovaným 2,4G a 5G dual-band Wi-Fi modulem a plně standardním rozhraním M.2 PCIe, které podporuje vysokorychlostní pevný disk NVME SSD. NanoPC-T4 podporuje akceleraci GPU a VPU a pracuje s Android 7.1 a Lubuntu Desktop.

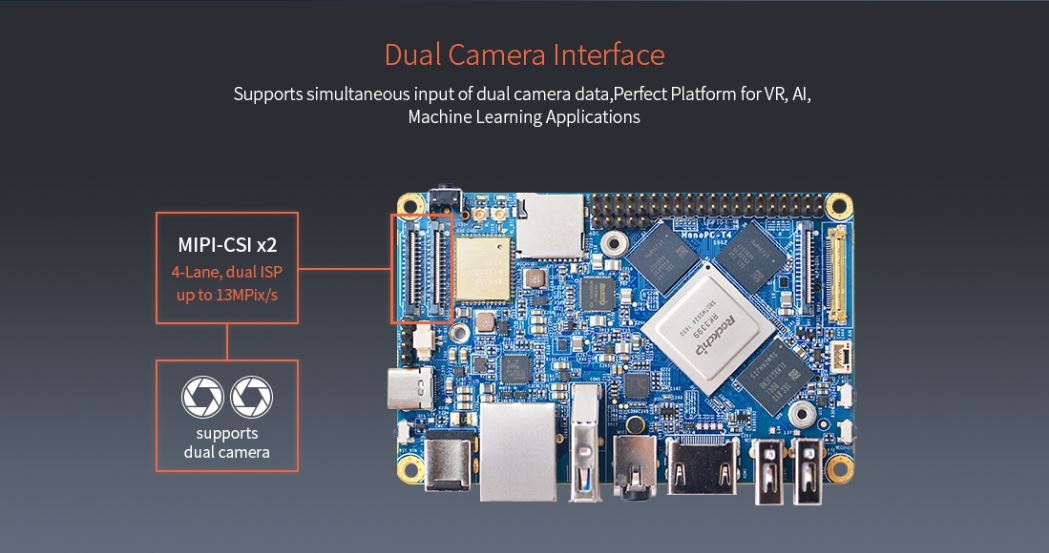

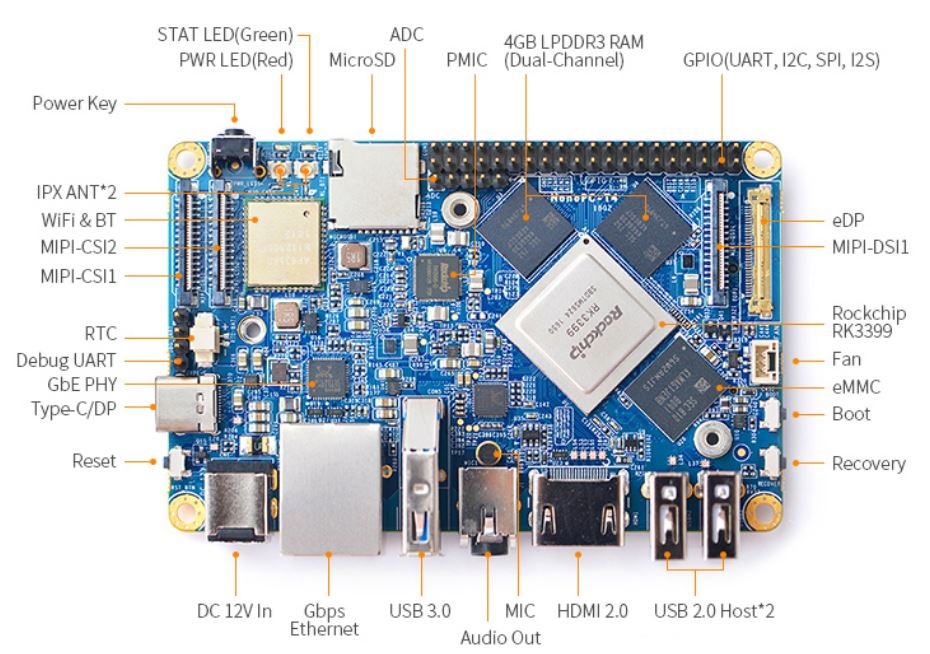

NanoPC-T4 má rozhraní duální kamery MIPI-CSI, MIPI-DSI, rozhraní displeje eDP a rozhraní HDMI 2.0. Obsahuje Type-C/DP, USB 3.0, USB2.0, microSD, Gbps Ethernet port, 3,5 mm audio konektor, infračervený přijímač, vstup AD, sériové rozhraní ladění a kompatibilní konektor 40Pin RPi.
RK3399 SoC má interní Mali-T860 GPU, který disponuje výkonnými schopnostmi zpracování video obsahu ve 3D a HD H.265/H2.64. Podporuje vstupy duální kamery, má duální ISP rozhraní schopné zpracovávat obraz až do 13MPix/s. NanoPC-T4 je perfektní platformou pro AI a aplikace pro hluboké učení. Může být široce využívána v reklamních zařízeních, herních strojích, videokonferenčních aplikacích, sledovacích systémech, klastrech, VR/AR aplikacích, aplikacích strojních vizí a td.
Specifikace:
- Model: NanoPi Neo Air
- SoC: Rockchip RK3399
- CPU: big.LITTLE，Dual-Core Cortex-A72(up to 2.0GHz) + Quad-Core Cortex-A53(up to 1.5GHz)
- GPU: Mali-T864 GPU，supports OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11, and AFBC
- VPU: 4K VP9 and 4K 10bits H265/H264 60fps decoding, Dual VOP, etc
- PMU: RK808-D PMIC, cooperated with independent DC/DC, enabling DVFS, solfware power-down, RTC wake-up, system sleep mode
- RAM: Dual-Channel 4GB LPDDR3-1866
- Flash: 16GB eMMC 5.1 Flash
- Ethernet: Native Gigabit Ethernet
- Wi-Fi/BT: 802.11a/b/g/n/ac, Bluetooth 4.1, Wi-Fi and Bluetooth combo module, dual antenna interface
- Video Input: one or two 4-Lane MIPI-CSI, dual ISP, up to 13MPix/s，supports simultaneous input of dual camera data

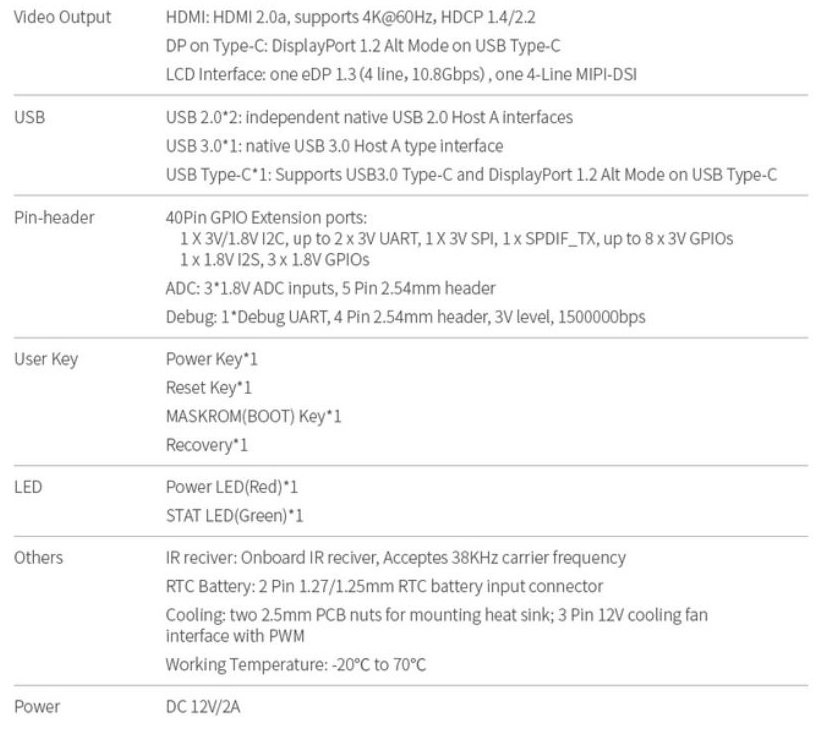

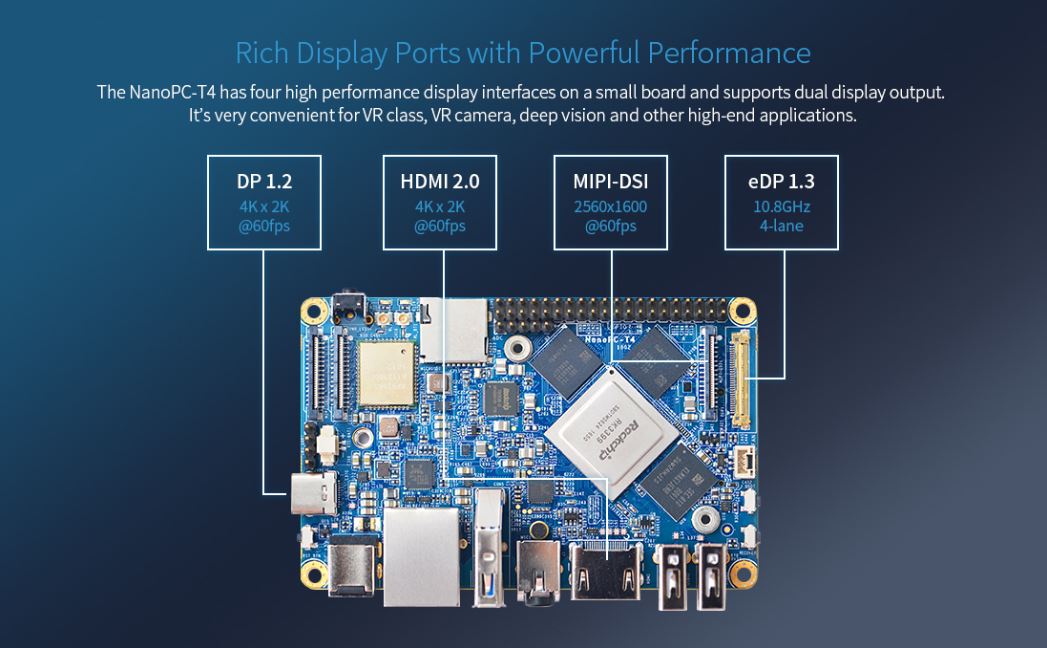

- Video output:
- HDMI: HDMI 2.0a, supports 4K@60Hz，HDCP 1.4/2.2
- DP on Type-C: DisplayPort 1.2 Alt Mode on USB Type-C
- LCD Interface: one eDP 1.3（4-Lane，10.8Gbps）, one or two 4-Lane MIPI-DSI
- Audio Out: 3.5mm Dual channel headphone jack, or HDMI
- Audio In: Onboard microphone
- USB 2.0: 2 independent native USB 2.0 Host A interfaces

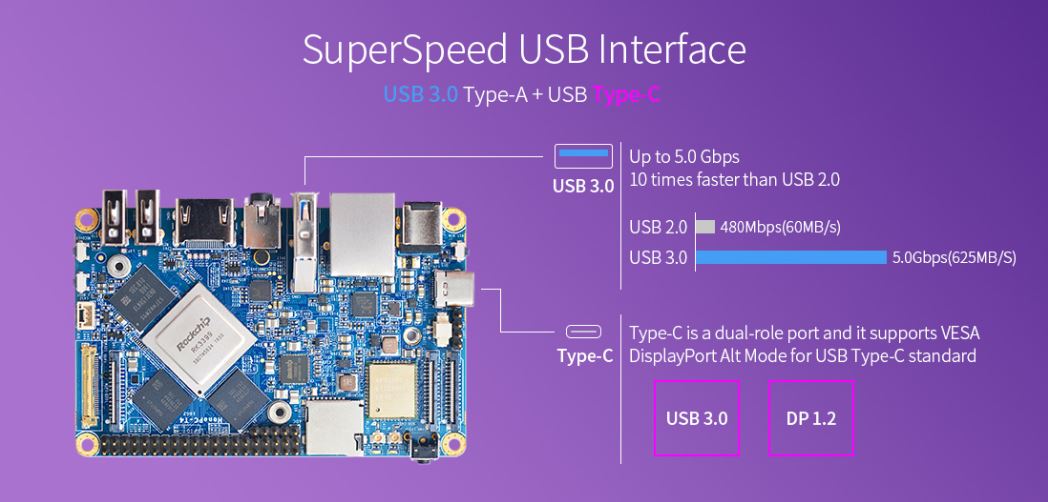

- USB 3.0: 1 native USB 3.0 Host A type interface
- USB Type-C: Supports USB3.0 Type-C and DisplayPort 1.2 Alt Mode on USB Type-C

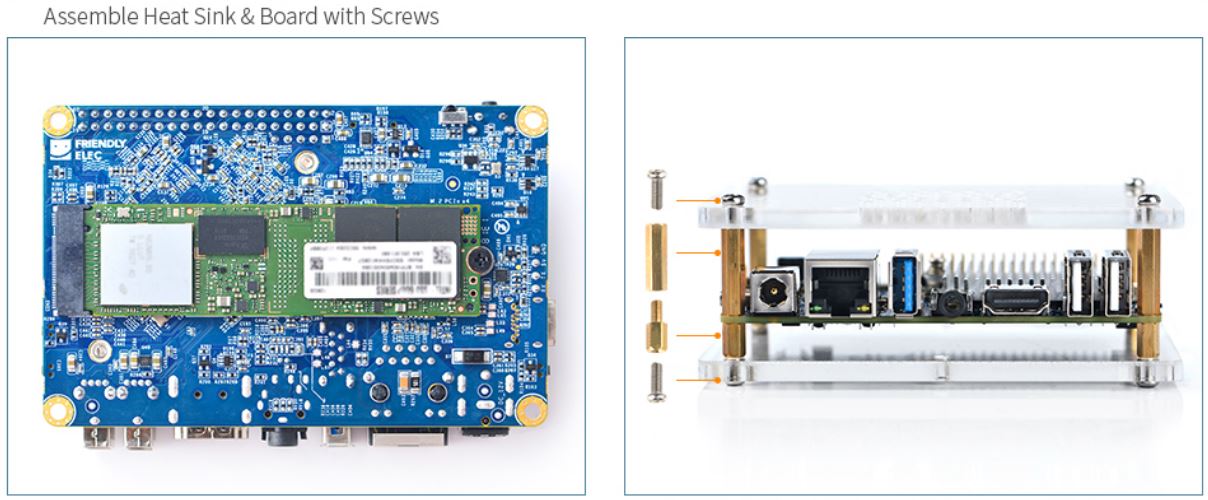

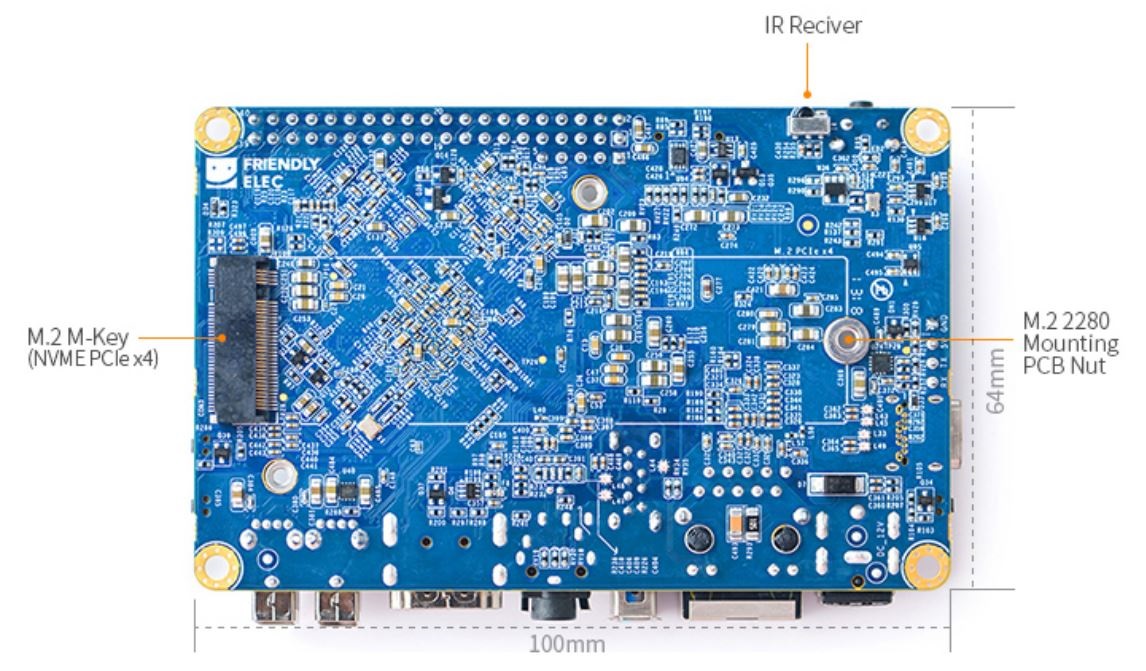

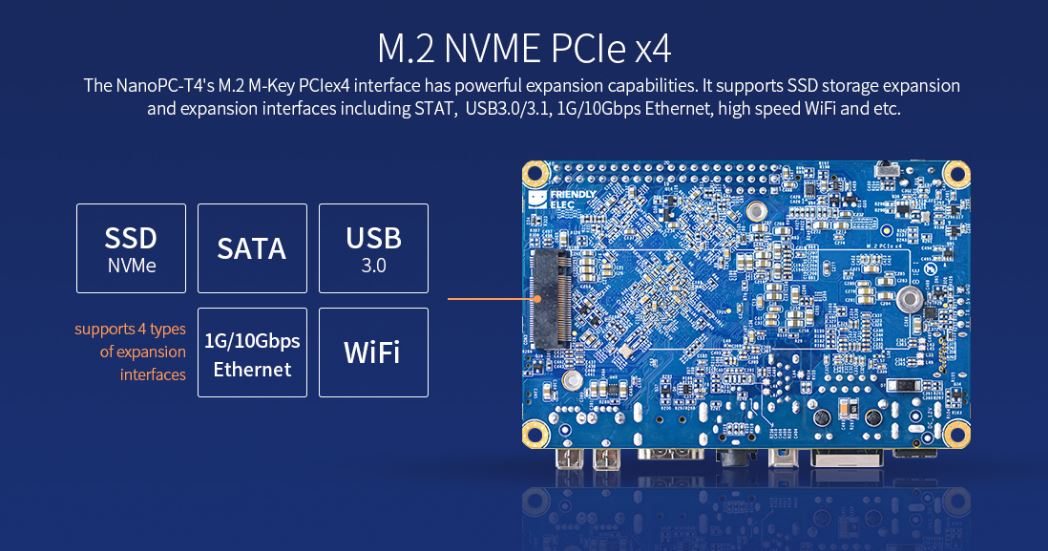

- PCIe: One M.2 M-Key PCIe x4 socket, compatible with PCIe 2.1, Dual operation mode; Onboard M3 PCB nut for mounting M.2 2280 module
- microSD Slot x 1
- 40Pin GPIO Extension ports:
- 3 X 3V/1.8V I2C, up to 1 x 3V UART, 1 X 3V SPI, 1 x SPDIF_TX, up to 8 x 3V GPIOs
- 1 x 1.8V I2S, 3 x 1.8V GPIOs
- ADC: 3 x 1.8V ADC inputs, 5 Pin 2.54mm header
- Debug: one Debug UART, 4 Pin 2.54mm header, 3V level, 1500000bps
- Keys: PowerKey, Reset, MASKROM(BOOT), Recovery
- LED: 1 x power LED and 1 x GPIO Controlled LED
- IR reciver: Onboard IR reciver, Acceptes 38KHz carrier frequency
- RTC Battery: 2 Pin 1.27/1.25mm RTC battery input connector

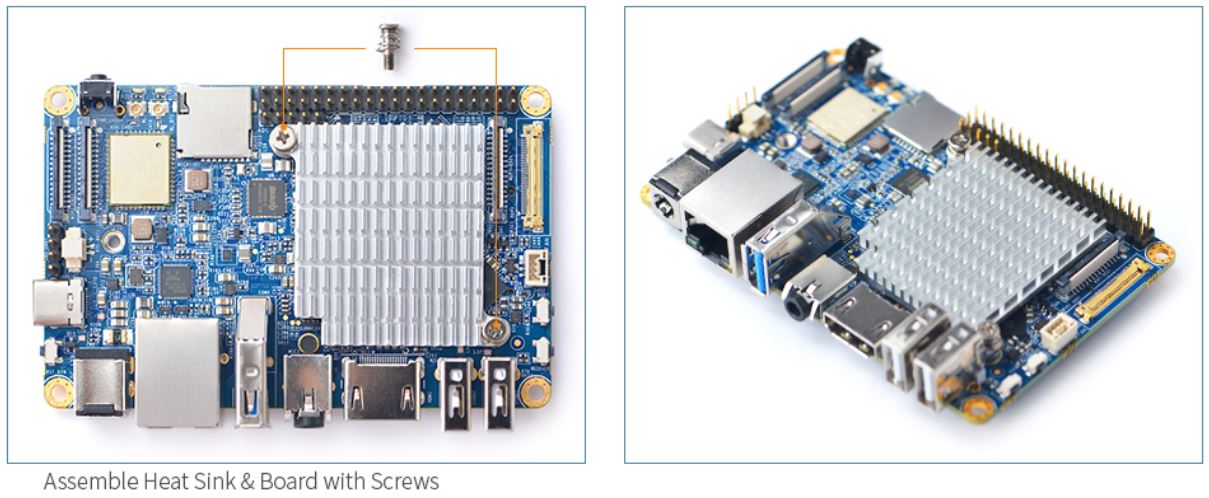

- Cooling: two 2.5mm PCB nuts for mounting heat sink; 3 Pin 12V cooling fan interface with PWM
- Power supply: DC 12V/2A

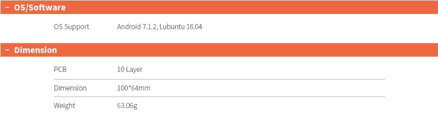

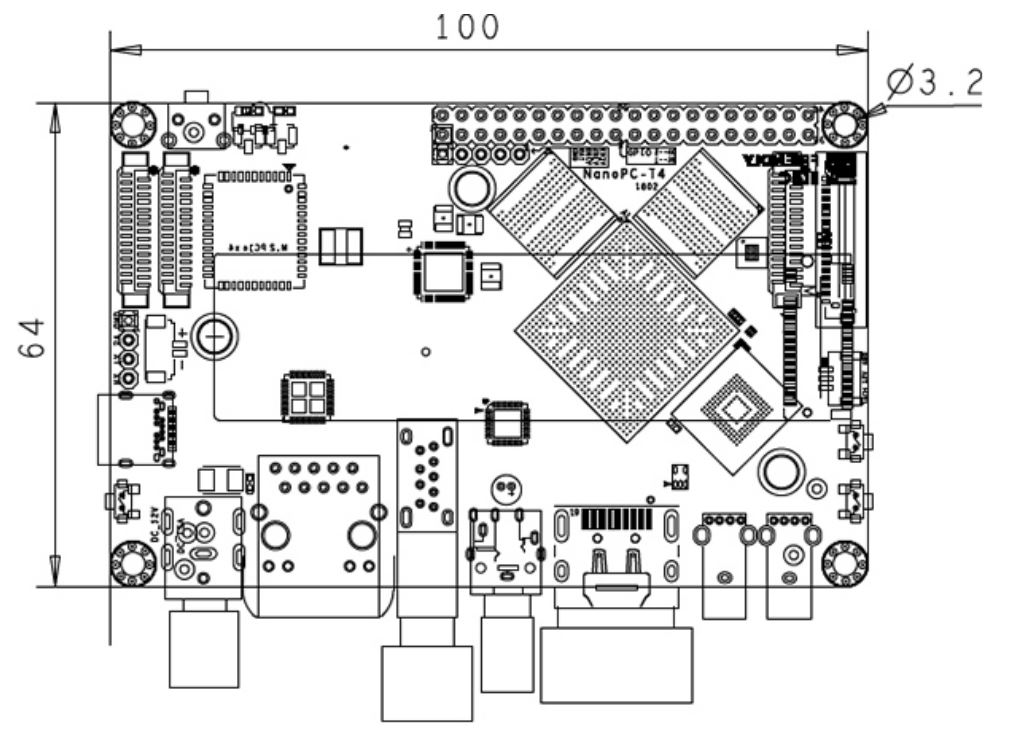

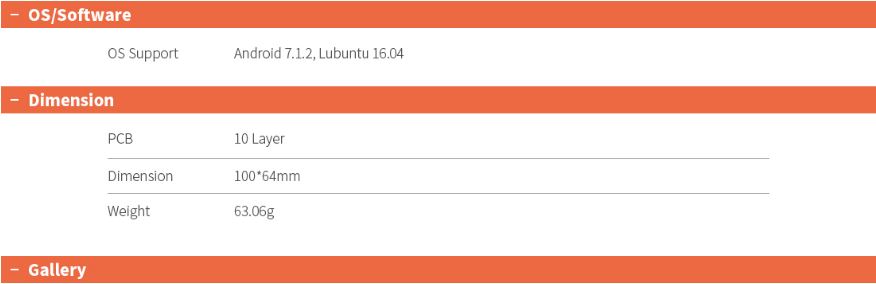

- PCB: Ten Layer, 100 mm x 64 mm
- Ambient Operating Temperature: 0℃ to 80℃

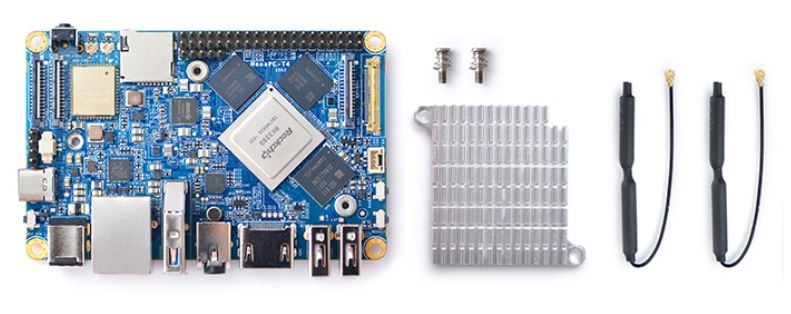

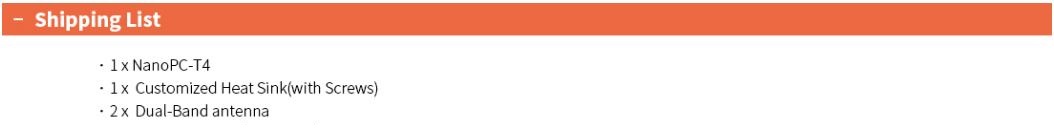

Obsah balení:
- 1x NanoPC T4
- 2x antena
- 1x chladič
Tyto open source desky jsou dodávané bez příručky a podpory. Vše potřebné naleznete na wiki stránce FriendlyARM.
Related Resources
Wiki: http://wiki.friendlyarm.com/wiki/index.php/NanoPC-T4
