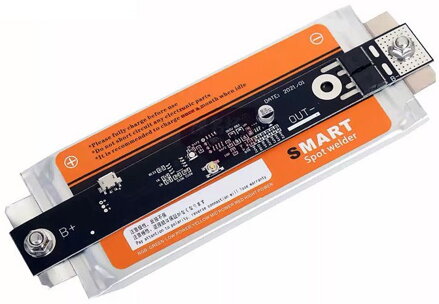

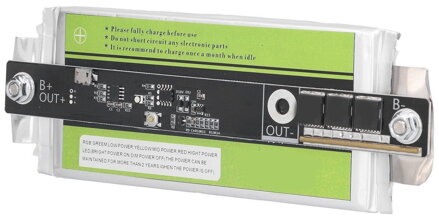

DHJ6633 ručná bodová svářečka s baterií 5000 mAh
- Model: DHJ6633
- Baterie (součástí balení): 3,7-4,2V 5000 mAh
- Rychlost vybíjení: 65C
- Výstupní proud: 300A
- Tloušťka svařování: 0,1-0,15 (mm)
- Rozměr: 20 x 6 x 3 cm

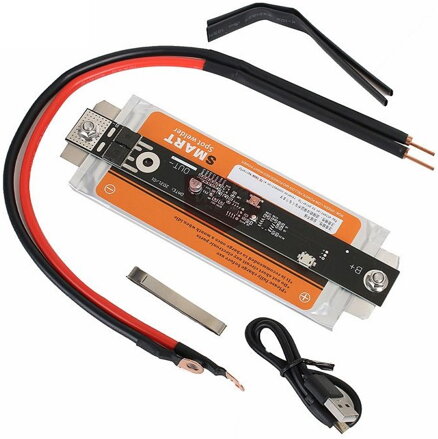

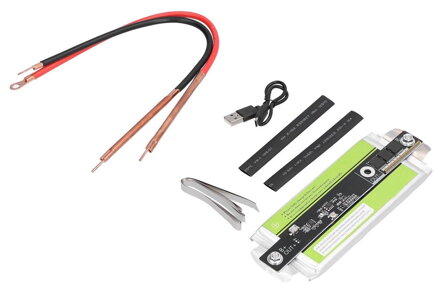

Balení obsahuje:
- 1 x niklový proužek
- 1 x USB nabíjecí kabel
- 2 x izolované teplem smrštitelné bužírky
- 2 x červené měděné svářečské pero (s drátem 10AWG)
- 1 x obvodová deska
- 1 x vysokorychlostní baterie
1. Po sestavení plně nabijte přes USB kabel (plné nabití trvá asi 4 hodiny, při nabíjení se rozsvítí červená kontrolka a po plném nabití se rozsvítí zeleně).
2. Po připojení baterie se obvodová deska automaticky zapne a automaticky se vypne po přibližně 10 minutách.
3. Stiskněte mikrospínač pro zapnutí a výběr intenzity svařovacího proudu.
Každému stisknutí odpovídá následující funkce:
- nízký proud
- střední proud
- vysoký proud
- vypnutí
Poznámka:
- Pro provoz tohoto výrobku potřebujete určité zkušenosti a minimální elektrické znalosti !
- Nezkratujte ani nepřevracejte elektrody !

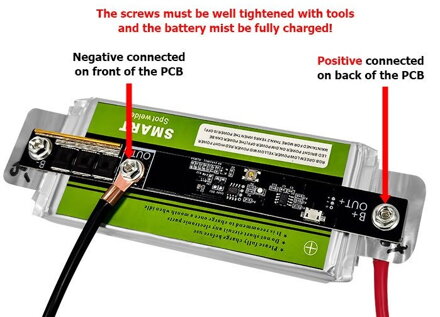

Montáž a zapojení:
Měděné ucho černé elektrody je připojeno ke šroubu M5 (OUT -) na přední straně obvodové desky
Měděné ucho červené elektrody je připojeno k anodě baterie na zadní straně obvodové desky
(B + OUT +).
Šrouby musí být dobře utaženy nářadím!

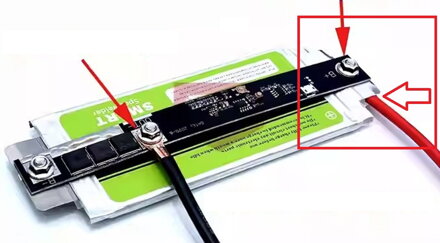

Schéma zapojení:
